Connexion; Numéro De Modèle - Omron SYSMAC CPM2A Guide D'installation

Câblage et connexions

Connexion :

RS–422/RS–485
XW2Z-j00S
câble RS-232C
PC/AT IBM ou
compatible
CPM2A
XW2Z-j00S
câble RS-232C
PC/AT IBM ou
compatible
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr
Jusqu'à 32 API OMRON, y compris les API CPM2A, peuvent être contrôlés à
partir d'un micro–ordinateur. Les schémas suivants indiquent des configura-
tions séparées pour le port RS–232C et pour le port de périphérique, mais les
deux ports peuvent être utilisés simultanément.

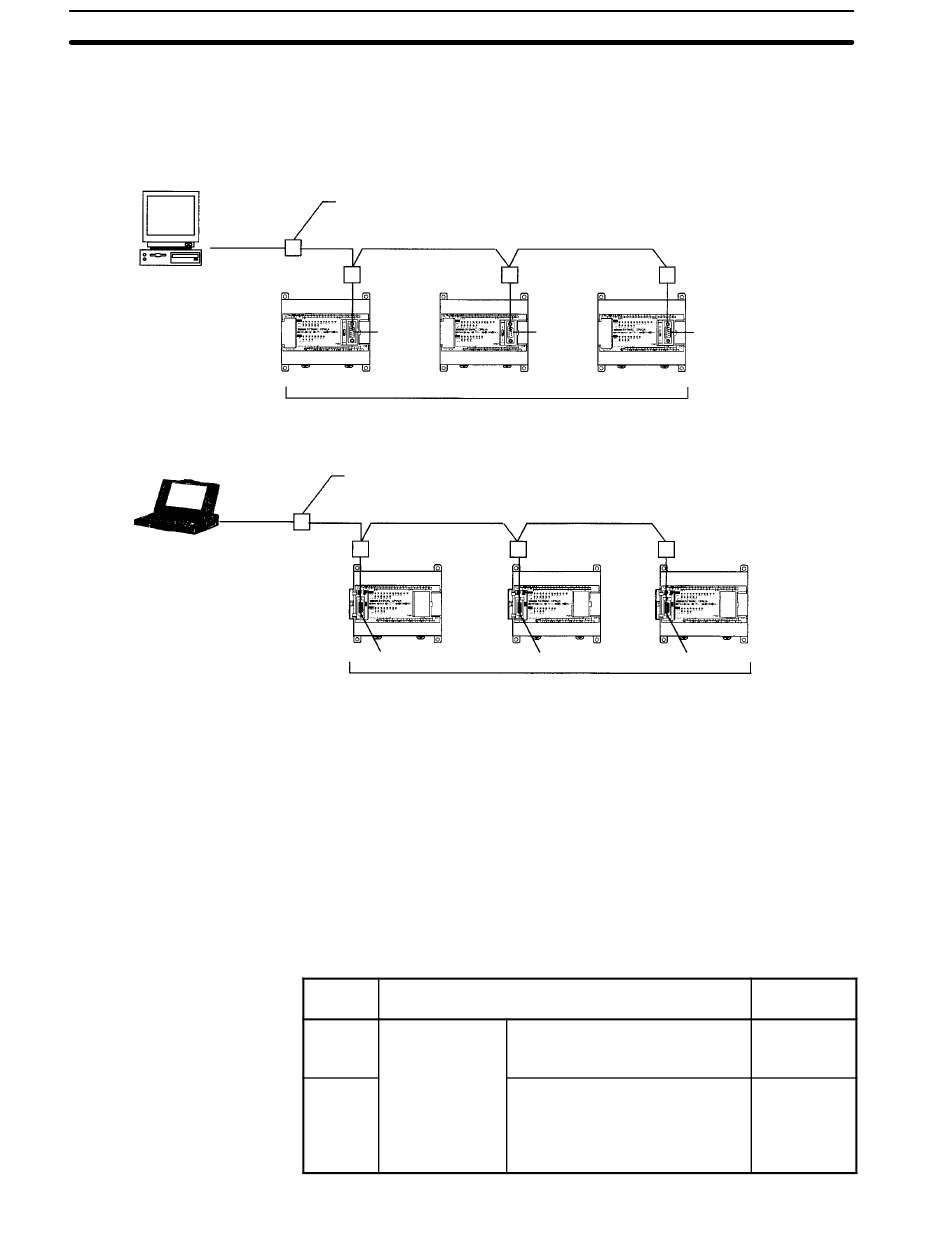

Connexionpar le port RS-232C
RD400 ou NT-AL001 (pour +5 V)
(voir Rem. 1.)
RS-422A/485 (Longueur total : 500 m max.)
NT-AL001/RD400
2
RS-232C
CPM2A
port
RS-232C
Connexion par le port de périphérique
RD400 ou NT-AL001 (pour +5 V)
(voir Rem. 1.)
RS-422A/485 (Longueur total : 500 m max.)
CPM1-CIF11
CPM2A
Port de périphérique
Rem. 1. Le NT–AL0001 doit être alimenté extérieurement par 5 Vc.c..
Quand un NT–AL001 est connecté à un API CPM2A, la broche 6 du port
RS–232C du CPM2A fournit +5 Vc.c. et une alimentation externe n'est pas
nécessaire. Quand le NT–AL001 est connecté à un micro–ordinateur, il faut
fournir 5 Vc.c. d'une alimentation extérieure.Si un NT–AL001 est connecté
au port RS–232C du CPM2A, une seule unité d'extension peut être connec-
tée à l'unité centrale parce que le NT–AL001 tire son alimentation à 5 Vc.c.
de l'unité centrale.Le NT–AL0001 doit être alimenté extérieurement par 5
Vc.c..
2.Utiliser un câble XW2Z–070T–1 (0,70 m) ou XW2Z–200T–1 (2 m) pour
connecter le NT–AL001 au port RS–232C du CPM2A.
Câbles et adaptateurs
Dénomin
ation
Adaptat onversion
RS-232C/RS-422
eur de
liaison
Adaptat
eur
RS–422
NT-AL001/RD400
2
RS-232C
CPM2A
port
RS-232C
Jusqu'à 32 API
CPM1-CIF11
CPM2A CPM2A
Port de périphérique
Jusqu'à 32 API
Fonction
Pour connexion à
micro–ordinateur (peut être
connecté au CPM2A)
pour connexion au CPM2A
(peut être connecté à un
micro–ordinateur, mais
demande une alimentation
5 Vc.c. externe.)
Chapitre 3-4
NT-AL001/RD400
2
RS-232C
port
RS-232C
CPM1-CIF11
Port de périphérique
Numéro de
modèle
RD400
NT-AL001 ou
RD 400
81
