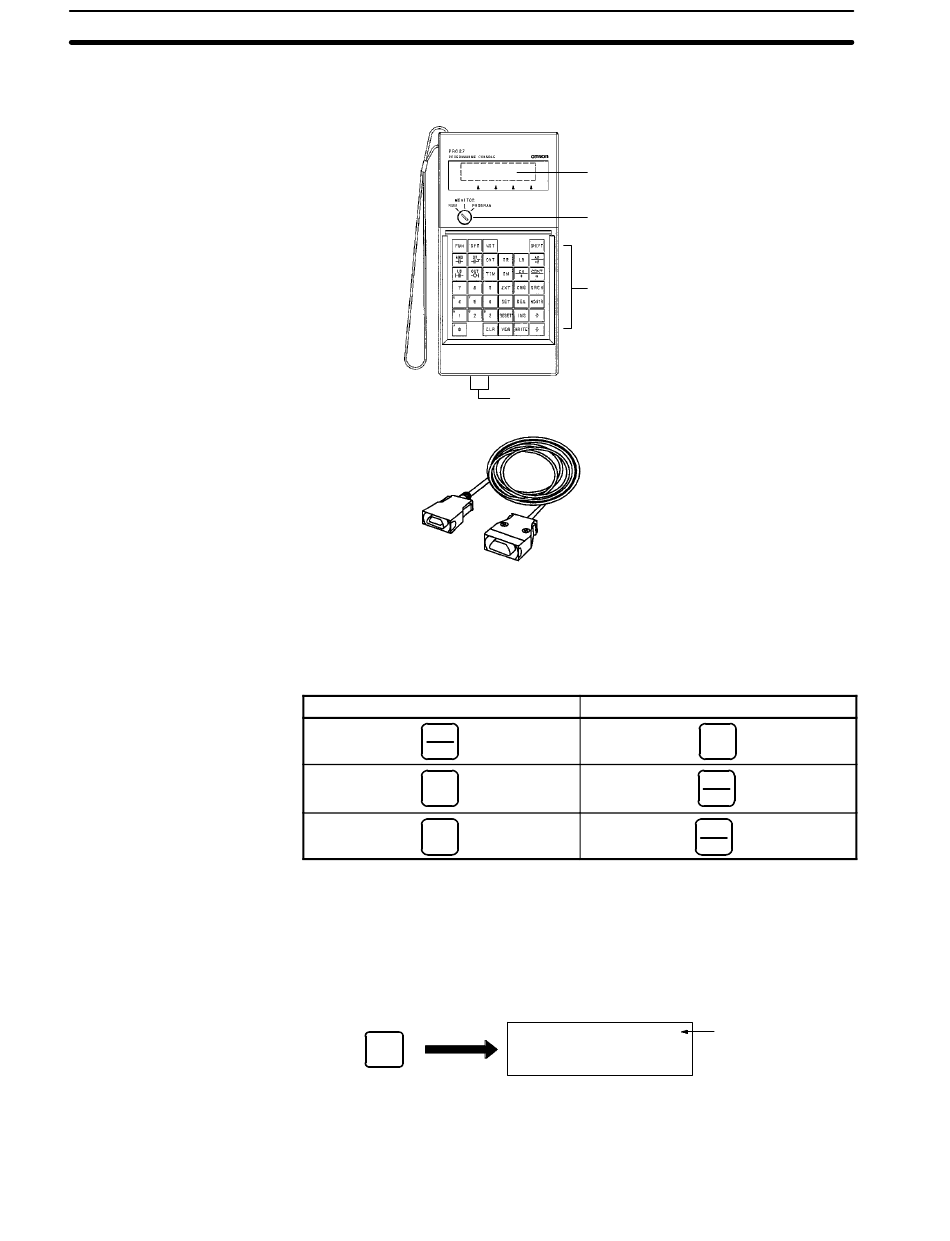

Utilisation d'une Console de programmation
C200H-PRO27-E
Différentes touches de
fonction
Sélecteur de mode
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr
Les touches suivantes ont des légendes différentes sur les systèmes
CQM1–PRO01–E et C200H–PRO27–E ; toutefois, le fonctionnement des tou-
ches de chaque paire est identique.
Touches CQM1-PRO01-E
AR
HR
SET
RESET
Rem. Pour spécifier la zone AR, utiliser les touches MAJ + HR sur le
C200H–PRO27–E et MAJ + AR/HR sur le CQM1–PRO01–E.
Un symbole MAJ s'affiche dans le coin supérieur droit de l'écran lorsque la tou-
che MAJ est maintenue en position enfoncée. Pour supprimer cette entrée, il
suffit d'appuyer à nouveau sur la touche MAJ.
SHIFT
Le sélecteur de mode détermine le mode de fonctionnement du CPM2A. Une
touche peut être modifiée lorsque le sélecteur est sur RUN ou MONITOR, mais
elle ne peut pas être modifiée lorsqu'il est sur PROGRAM.
Afficheur
LCD
Sélecteur de
mode
Touches de
fonctions
Plot pour magnétoscope à cassette
(Interdit pour le CPM2A).
Câbles de connexion
C200H-CN222 (2 m)
C200H-CN422 (4 m)
Touches C200H-PRO27-E
^
Chapitre 4-1
HR
PLAY
SET
REC
RESET
Symbole
entrée MAJ
87
