Manipulation

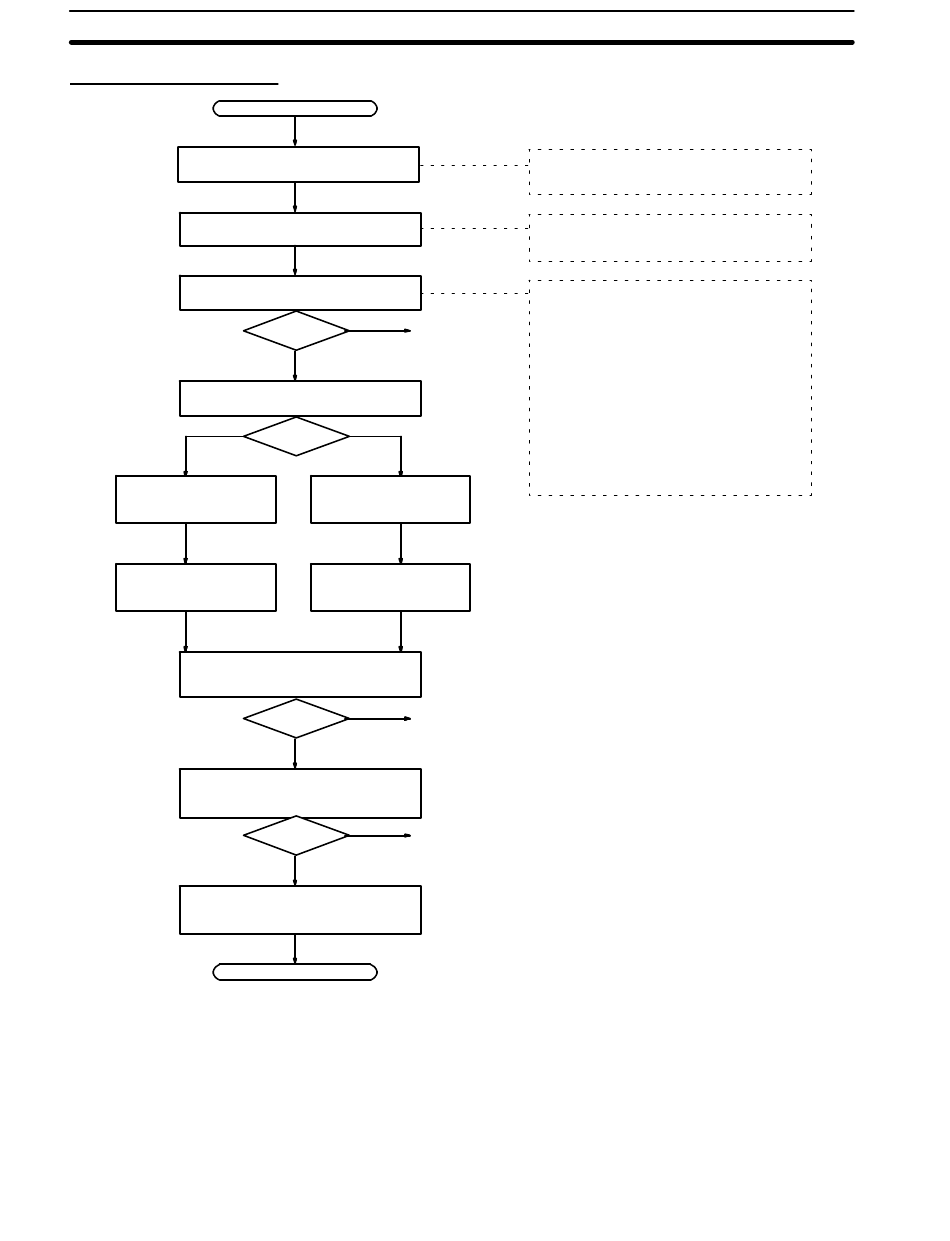

Procédure d'opération
Monter l'EEPROM sur le
CPM1-EMU01-V1.
Connecter le CPM1-EMU01-V1 au
port périphérique de l'API.
Après 2 ou 3 s, vérifier que le voyant
est vert.
Sélectionner la zone mémoire à charger.
Charger le programme à
contact et DM 6144 à
DM 6655.
Appuyer sur le bouton
UPLOAD+DM.
Vérifier si le voyant est vert clignotant
(indiquant que le chargement a
commencé).
Vérifier si le voyant est vert (indi-
quant que le chargement s'est
déroulé correctement).
Enlever l'unité d'extension mémoire
de l'API.
152 D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr
Départ
Voir la Rem.
sur la droite.
Non
Oui
Charger le programme à
contact seulement.
Appuyer sur le bouton
UPLOAD.
Voir la Rem. plus haut.
Non
Oui
Voir la Rem. plus haut.
Non
Oui
Fin
Monter l'EEPROM sur le CPM1-EMU01-V1
avant de connecter à l'API.
Vérifier l'orientation du connecteur avant
de connecter le CPM1-EMU01-V1.
Rem.
Si le voyant n'est pas allumé du tout, s'il
est rouge ou rouge clignotant, le charge-
ment ne sera pas possible. Dans ce cas,
vérifier les points suivants.
· Le connecteur est-il correctement con-
necté?
· L'EEPROM est-il correctement monté?
· Les caractéristiques de l'EEPROM sont-
elles correctes?
· Les paramètres de communication du
port périphérique sont-ils corrects?
Section 6-3
