Câblage et connexions
Câblage du transistor PNP
Attention Contrôler deux fois la polarité de l'alimentation pour la charge avant de mettre en
!
Configurations de sortie
72 D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr

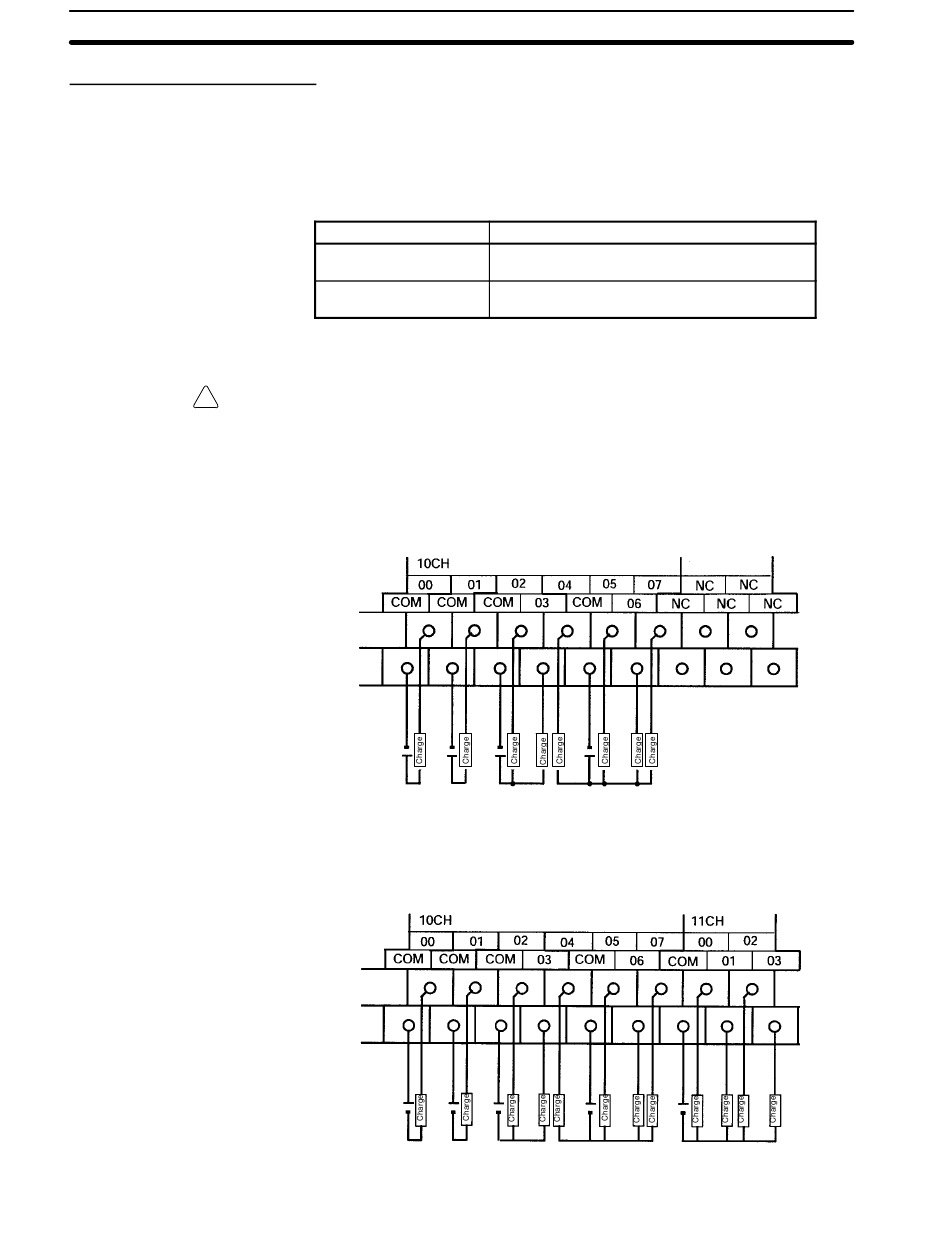

Câbler les sorties vers l'unité centrale et l'unité entrée/sortie d'extension du
CPM2A comme indiqué sur les schémas suivants.
· Toujours utiliser un fil simple ou fixer des bornes serties si on utilise du fil multi-
brins.
· Ne pas dépasser la capacité de sortie ou le courant commun maximum. Se
reporter aux Spécifications d'entrée/sortie 2-1-3 pour les détails.
Poste
Capacité de sortie
Capacité commune
maximum
Rem. Se reporter à la Section 3 Zones de mémoire dans le Manuel de programmation
pour détails sur l'affectation des bits de sortie dans les API CPM2A.
marche. Si la polarité est inversée, la charge peut mal fonctionner ou des com-
posants internes peuvent être endommagés.
CPM2A-20CDT-D
Les bornes 00 à 07 de "10CH" correspondent à IR 01000 à IR 01007.
4,5 à
30 V c.c.
CPM2A-30CDT1-D
Les bornes 00 à 07 de "10CH" correspondent à IR 01000 à IR 01007.
Les bornes 00 à 03 de "11CH" correspondent à IR 01100 à IR 01103.
4,5 à
30 V c.c.
Spécification
OUT01000 et OUT01001 : 200 mA (30 V c.c.)
OUT01002 et au–delà : 300 mA (30 V c.c.)
0,8 A/commune
4,5 à 4,5 à
30 V c.c. 30 V c.c. 4,5 à 30 V c.c.
4,5 à 4,5 à 4,5 à 30 V c.c.
30 V c.c. 30 V c.c.
Chapitre 3-4
4,5 à 30 V c.c.
