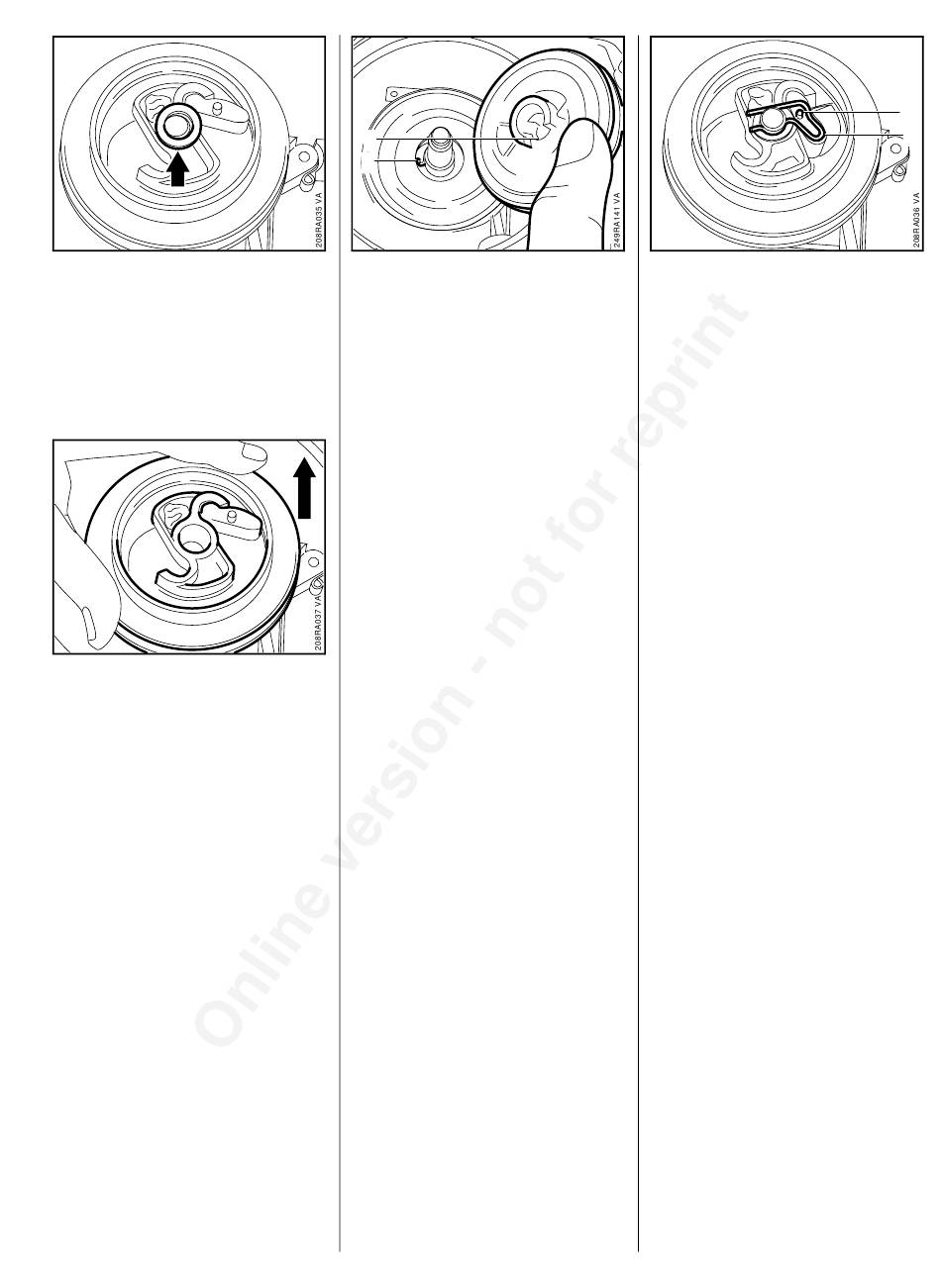

Enlever la rondelle (flèche).
Enlever prudemment la poulie à
câble de l'axe.
– Pour remplacer la poulie à câble,
démonter le câble de lancement,
voir 8.5.
Si l'on ne procède pas correctement
pour l'extraction de la poulie à
câble, le ressort de rappel risque de
s'échapper.
MS 210, 230, 250
1
2
Montage :
Humecter l'alésage de la poulie à
câble avec de l'huile de graissage
STIHL spéciale, voir 13.
Glisser la poulie à câble sur l'axe
de lanceur de telle sorte que
l'entraîneur (1) de la poulie à
câble glisse derrière l'œillet inté-
rieur du ressort (2).
Faire légèrement tourner la poulie à
câble et la relâcher, elle doit revenir
en arrière sous l'effet du ressort.
– Mettre la rondelle et enfoncer
l'agrafe à ressort dans la rainure
de l'axe de la poulie à câble.
L'agrafe à ressort (1) doit saisir le
tourillon de guidage (2) du cliquet et
elle doit être orientée dans le sens
des aiguilles d'une montre.
Manipuler l'agrafe à ressort avec
précaution. Une déformation ris-
querait de gêner le fonctionnement
du dispositif de lancement.
– Monter le câble de lancement,
voir 8.5.
– Tendre le ressort de rappel,
voir 8.5.2.
2
1
