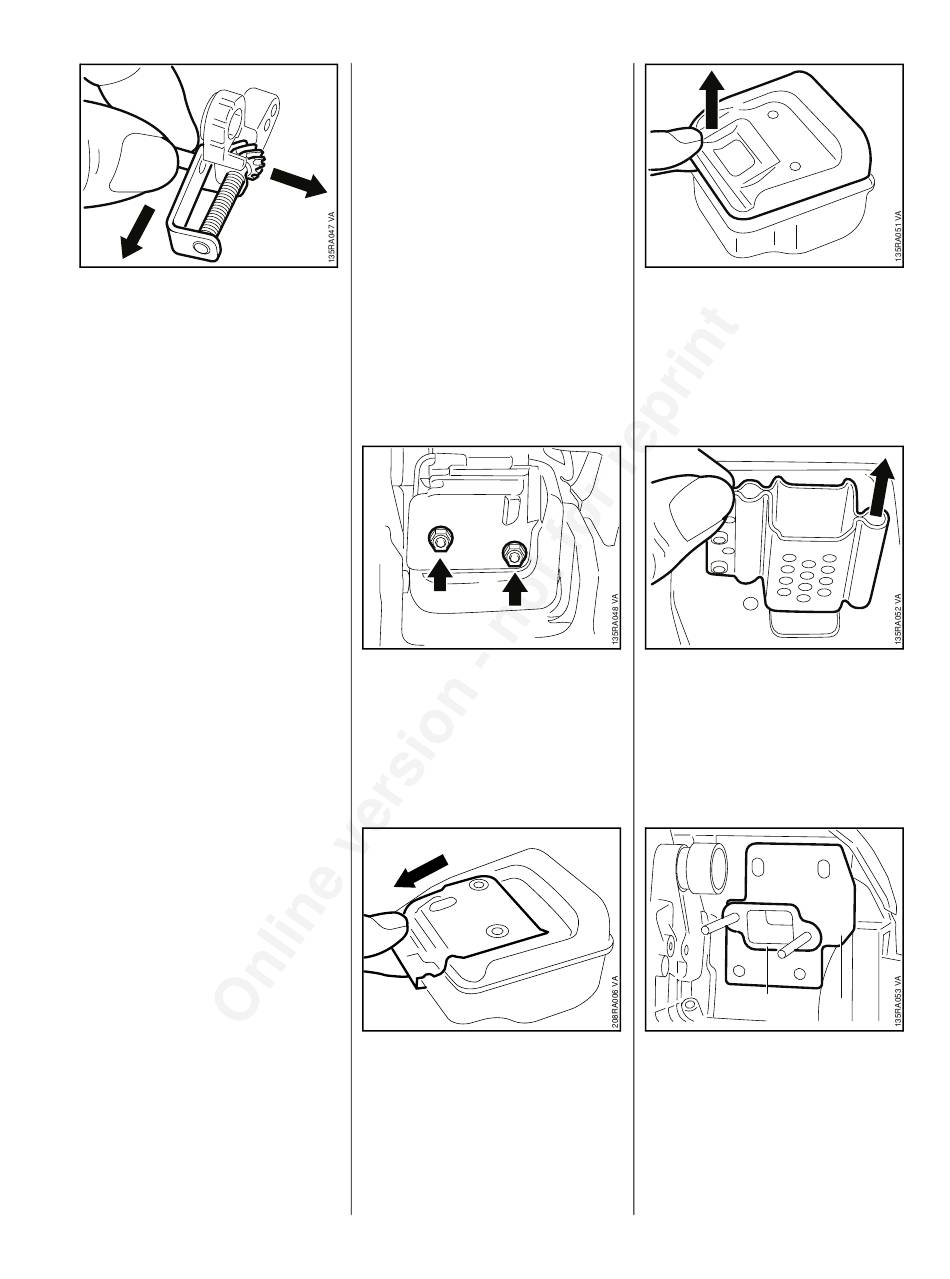

 Extraire le coulisseau de tension
de la pièce de recouvrement.
– Sortir la vis de tension de la pièce
de recouvrement.
– Contrôler la denture du pignon
droit et de la vis de tension, rem-
placer les deux pièces si néces-
saire.
Montage dans l'ordre inverse.
– Avant le montage, graisser la
denture de la vis de tension et du
pignon droit,
voir
13.
MS 210, 230, 250
6

Bloc-moteur

6.1
Silencieux/grille pare-
étincelles
Cette machine ne possède pas de
carter-moteur conventionnel.
Le bloc-moteur est composé du
cylindre, du piston, du vilebrequin et
du carter inférieur de vilebrequin.
Pour la recherche des pannes,
voir
4.6.
 Dévisser les écrous.
– Enlever le silencieux.
 Suivant la version, extraire la tôle
de recouvrement ou la dégager
en faisant levier.
– Le cas échéant, enlever la grille
pare-étincelles et la nettoyer, la
remplacer si nécessaire.
 Silencieux avec montures supé-
rieure et inférieure emboîtées :
enlever la monture supérieure de
la monture inférieure.
 Silencieux avec montures supé-
rieure et inférieure emboîtées :
si nécessaire, sortir la chicane de
la monture inférieure et la net-
toyer.
1
 Si ces pièces sont montées, enle-
ver le joint (1) et le dissipateur de
chaleur en tôle (2).
2
23
