64
Chapitre Entretien
Soudage sur moteurs avec commandes électroniques
Nota: Effectuer le soudage dans les zones où il n'y a
pas de risque d'explosion.
1. Couper le moteur. Tourner l'alimentation
commutée sur la position ARRÊT.
2. S'assurer que l'alimentation en carburant du
moteur est FERMÉE.
3. Débrancher le câble négatif de la batterie. Si un
coupe-batterie est monté, le placer sur la position
ouverte.
4. Débrancher tout composant électronique connecté
aux faisceaux de câblage. Inclure les composants
suivants:
• Composants électroniques de l'équipement
mené
• ECM
• Capteurs
• Pompe d'alimentation à commande électrique
• Soupapes à commande électronique
• Relais
REMARQUE
Ne pas utiliser les composants électriques (ECM ou
capteurs de l'ECM) ou les points de masse des
composants électriques pour la mise à la masse du
poste de soudage.

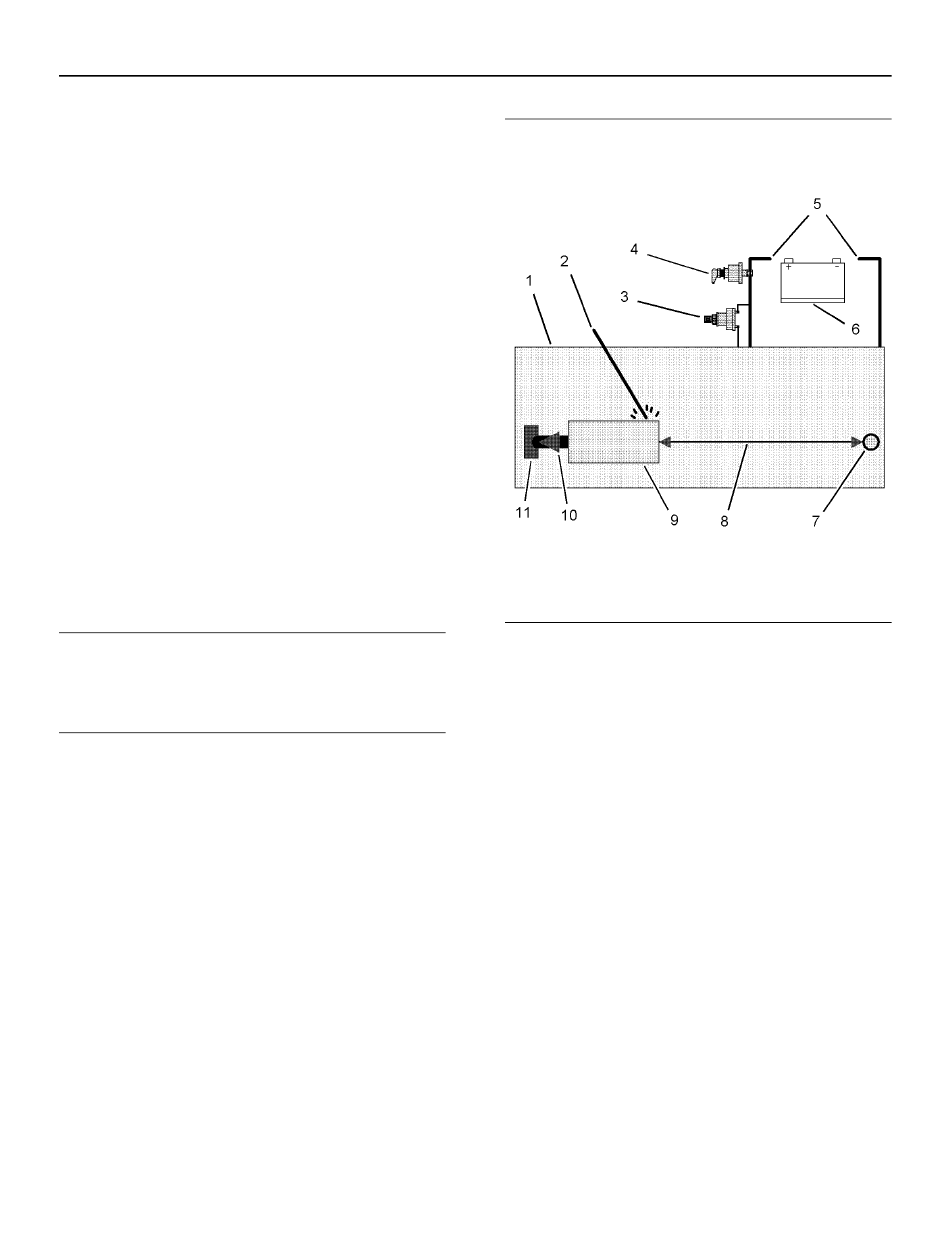

Illustration 28
Utiliser l'exemple ci-dessus. Le courant qui circule
entre le poste de soudure et sa prise de masse ne
provoque pas de dégâts au niveau des pièces
connexes.
(1) Moteur
(2) Électrode de soudage
(3) Contacteur sur la position ARRÊT
(4) Coupe-batterie sur la position ouverte
(5) Câbles de batterie débranchés
(6) Pile
(7) Composant électrique/électronique
(8) Distance maximale entre le composant devant être soudé et
tout composant électrique/électronique
(9) Le composant à souder
(10) Trajet du courant de la machine à souder
(11) Pince de masse de la machine à souder
5. Brancher directement le câble de masse de
soudage sur la pièce à souder. Placer le câble de
masse aussi près que possible de la soudure afin
de réduire le risque de dommages provoqués par
le courant de soudage aux composants suivants.
Roulements, composants hydrauliques,
composants électrique et tresses de masse.
Nota: Le courant du poste de soudure risque
d'endommager gravement la pièce si des
composants électriques/électroniques sont utilisés
comme masse pour le poste de soudure ou se
trouvent entre la masse du poste de soudure et la
soudure.
SFBU9075
g01075639
