TECHNISCHES HANDBUCH MT043
6.3
REVAL 182 MIT IN SERIE GESCHALTETEM
MONITORREGLER REVAL 182 MIT INTE-
GRIERTEM SICHERHEITSABSPERRVENTIL
(Abb. 20)
Falls
an
der
Regelstrecke
Sicherheitsabblaseventil vorhanden ist, wird für dessen
Überprüfung auf Abschnitt 3.1 verwiesen.
Überprüfung und Einstellung der Auslösewerte des
Sicherheitsabsperrventils 7 erfolgen so:
A) Bei Sicherheitsabsperrventilen, die durch das 3-
Wege-Ventil "Push" 11 mit der Ausgangsdruckleitung
verbunden sind, ist folgendermaßen vorzugehen
(Abb. 17):
- den Anschluß C mit einer Prüfleitung verbinden und
durch externe Einspeisung mit Druck in Höhe des
Regeldruckes beaufschlagen;
- Kugelgriff des "Push" so eindrücken, daß der Stift
in die Kerbe einrastet;
- Das Sicherheitsabsperrventil ganz langsam durch
Drücken bis zur Einrastposition am dafür vorgesehe-
nen Handhebel in Betriebsstellung bringen;
- den Kugelgriff gedrückt halten;
a) Zur Prüfung des max. Abschaltpunktes
Einspeisedruck erhöhen bis das SAV schließt. Druck
reduzieren und SAV wieder in Betriebsstellung brin-
gen.Falls erforderlich, den Abschaltpunkt durch
Drehen der Einstellschraube 22 im Uhrzeigersinn
erhöhen oder gegen den Uhrzeigersinn reduzieren.
b)
Nur
Geräte
Abschaltpunkt:
Zur
Abschaltpunktes Einspeisedruck reduzieren bis das
SAV schließt.
Druck bis auf Regeldruckniveau anheben und SAV
wieder in Betriebsstellung bringen.
ein
separates
mit
zusätzlichem
Prüfung
des
MANUEL TECHNIQUE MT043
6.3
MISE EN SERVICE DU DETENDEUR ET
MONITOR EN LIGNE REVAL 182, AVEC
VANNE DE SECURITE INCORPOREE
(Fig. 20)
Si une soupape d'échappement se trouve également
sur la ligne, se référer au paragraphe 3.1 pour effectuer
sa vérification.

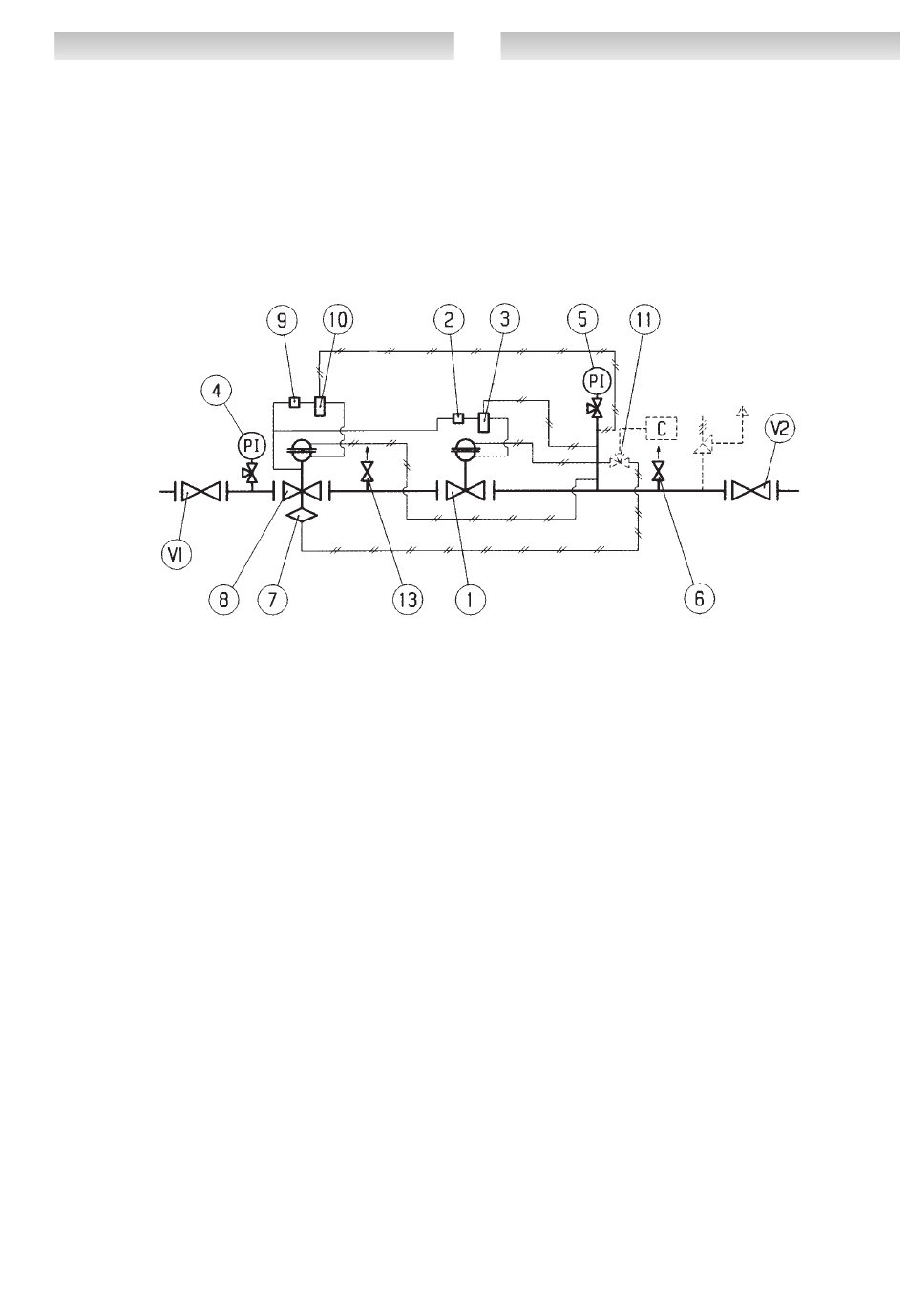

Fig. 20
Contrôler et régler l'intervention du dispositif de
sécurité 7 comme ci-dessous:
A) Pour les dispositifs de sécurité reliés au tuyau en
aval par la vanne déviatrice à trois voies "push" 11,
procéder de la façon suivante (Fig. 17):
- brancher à la voie C une pression auxiliaire con-
trôlée;
- stabiliser cette pression à la valeur d'étalonnage
fixée pour le détendeur;
- insérer la goupille de référence 2 dans l'encoche en
appuyant à fond sur le pommeau 1;
- réarmer le dispositif de sécurité à l'aide du levier
approprié;
- tenir le pommeau 1 appuyé, et:
a) pour les dispositifs de sécurité intervenant pour
une pression maximale: augmenter lentement la
pression auxiliaire et vérifier la valeur d'intervention.
Si nécessaire, augmenter la valeur d'intervention en
faisant tourner la bague de réglage 22 dans le sens
des aiguilles d'une montre, et inversement pour une
diminution de la valeur d'intervention.
b) pour les dispositifs de sécurité prévus pour une
min.
augmentation et une diminution de la pression: aug-
min.
menter lentement la pression auxiliaire et régler la
valeur d'intervention. Rétablir la pression à la valeur
d'étalonnage du détendeur et effectuer l'opération de
réarmement de la sécurité. Vérifier l'intervention
pour une diminution de la pression en réduisant len-
tement la pression auxiliaire. Si nécessaire, augmen-
35
