Pietro Fiorentini REVAL 182 Manuel Technique page 29

TECHNISCHES HANDBUCH MT043
Einstellschraube 22 bzw. 23
erhöhen oder gegen den Uhrzeigersinn reduzieren.
- durch mehrfache Auslösung, mindestens 2-3
mal, die genaue und zuverlässige Funktion prüfen.
Sicherheitsabsperrventil
Dispositif de sécurité
B) Bei Anlagen ohne Prüfventil "Push" (Abb. 18):
Impulsleitung lösen und Prüfleitung am SAV-seitigen
Anschluß anschließen; weiteres Vorgehen wie oben
beschrieben.
Sicherheitsabsperrventil
Dispositif de sécurité
im Uhrzeigersinn
Ruhestellung (A und B verbunden)
Position de repos
(A et B en communication)
Prüfstellung (A und C verbunden)
(A et C en communication)
Bereich, wo der Druck überwacht werden soll
Milieu dont la pression est à tenir sous contrôle

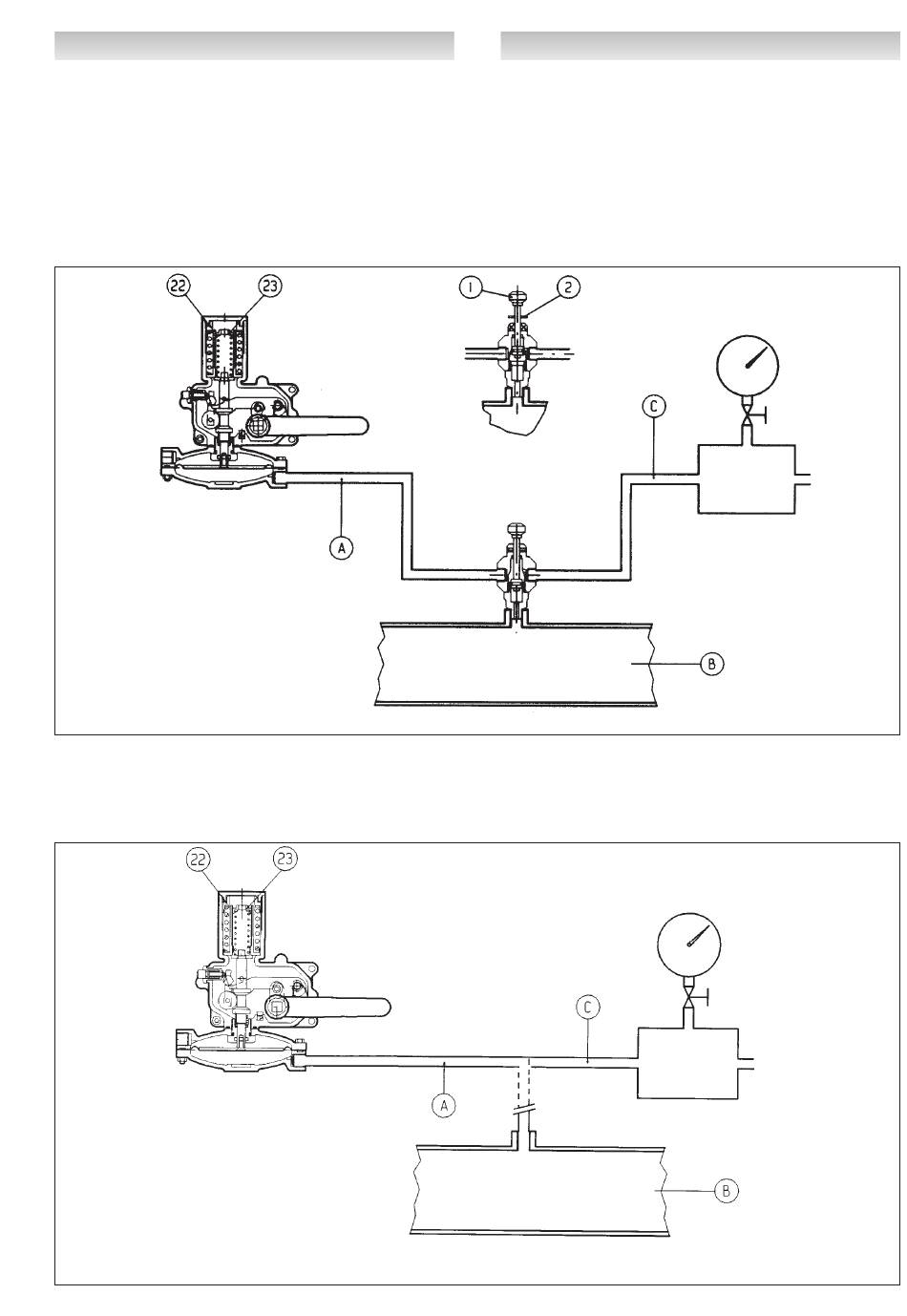

Fig. 17
Bereich, wo der Druck überwacht werden soll
Milieu dont la pression est à tenir sous contrôle
Fig. 18
MANUEL TECHNIQUE MT043
Si nécessaire, augmenter les valeurs d'intervention
pour une augmentation ou une diminution de la
pression en faisant tourner dans le sens des aiguil-
les d'une montre les bagues 22 ou 23 respective-
ment . Procéder les valeurs d'intervention;
-s'assurer du bon fonctionnement en 2-3 fois au
moins les interventions.
Position de contrôle
B) Pour les disopsitif sans vanne "push" (fig. 18) il
est conseillé de brancher séparément la tete de
commande à une pression auxiliaire controlée.
Répeter les opérations décrites ci-dessus .
Chambre à pression contrôlée
29
Zu überwachender Druck
Chambre à pression
contrôlée
Zu überwachender Druck
