TECHNISCHES HANDBUCH MT043
3.2
SCHLIESSBESCHLEUNIGER
Bei Einsatz eines Monitor-Regelgerätes Reval 182 oder
des integrierten Monitors PM/182, so ist zum besch-
leunigten Ansprechen des Monitors bei Störungen am
Betriebsregelgerät ein Schließbeschleuniger (Abb. 10)
am Monitor vorzusehen.
Dieses Gerät ermöglicht, daß bei plötzlichem Anstieg
des Regeldrucks das in der Steuerkammer des
Monitors eingeschlossene Gas in die Atmosphäre abge-
lassen wird, um so den Arbeitsbeginn des Monitors zu
beschleunigen.
Natürlich muß der Schließbeschleuniger auf einen
höheren Wert als der Monitor eingestellt sein.
Die
Einstellung
erfolgt
Einstellschraube 1, und zwar im Uhrzeigersinn zum
Erhöhen des Werts und gegen den Uhrzeigersinn, um
den Wert zu senken.
Zwei Modelle mit verschiedenen Führungsbereichen
(Who) sind lieferbar:
1. M/B Who: 15 ÷ 600 mbar
2. M/A Who: ab 550 mbar
durch
Verstellen
der

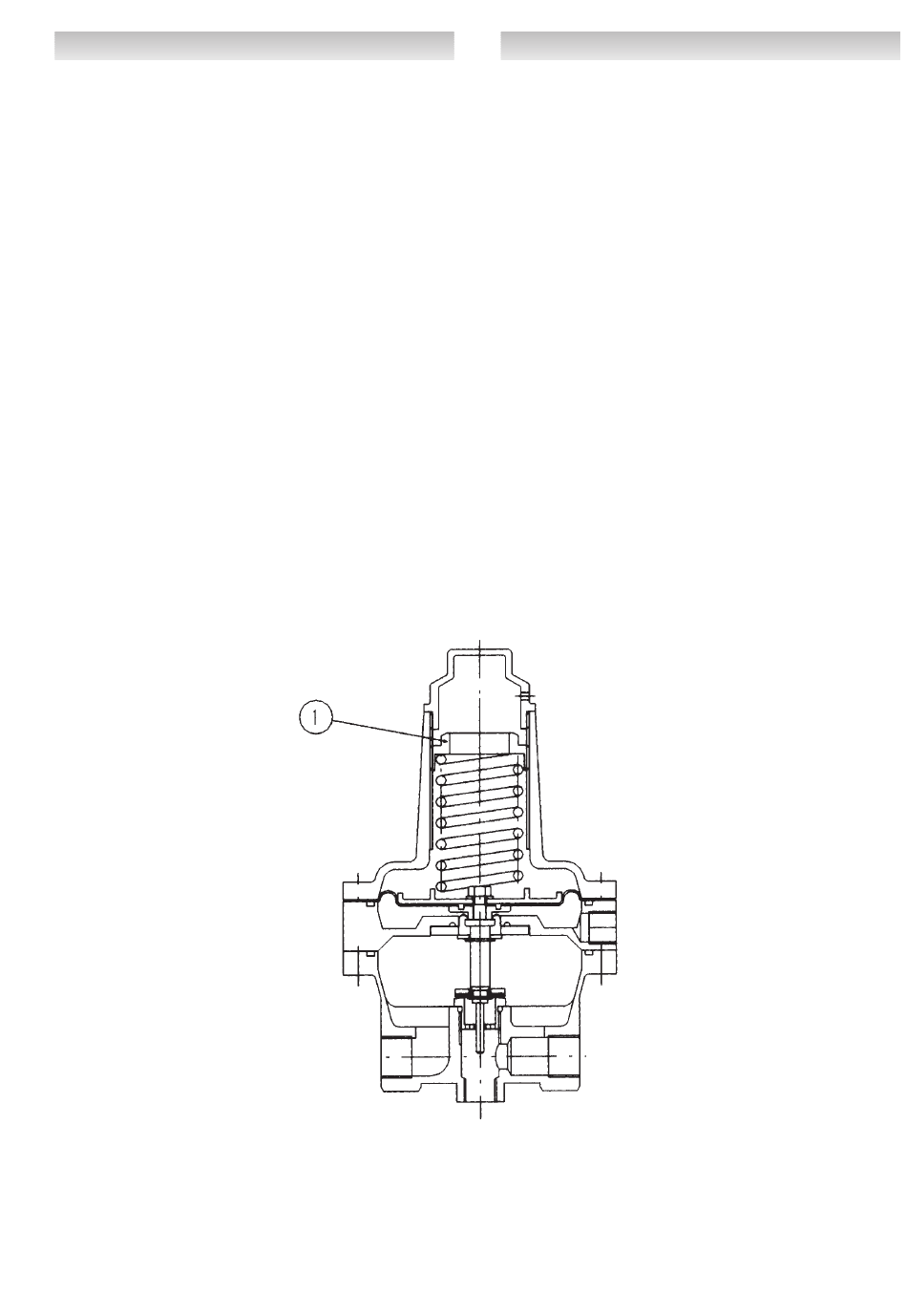

Schliessbechleuniger M/B- Accelerateur M/B
MANUEL TECHNIQUE MT043
3.2
ACCELERATEUR
Si le détendeur Reval 182 ou le monitor incorporé PM/
182 sont utilisés comme monitor, un accélérateur
(figure 10) est installé sur le détendeur monitor afin
d'accélérer son intervention en cas de problème sur le
détendeur de service.
En fonction d'un signal de pression en aval, cet appa-
reil décharge à l'atmosphère le gaz qui est enfermé
dans la chambre de motorisation du monitor en lui per-
mettant
ainsi
Naturellement, l'étalonnage de l'accélérateur doit être
supérieur à celui du monitor.
L'étalonnage s'effectue en tournant la bague 1 dans le
sens des aiguilles d'une montre pour en augmenter la
valeur, et dans le sens contraire pour la diminuer.
Deux modèles sont disponibles:
1. M/B plage d'intervention Who: 15÷600 mbar;
2. M/A plage d'intervention à partir de 550 mbar.
Fig. 10
15
d'intervenir
plus
rapidement.
