Procédure détaillée de l'installation de base
!Attention Laissez suffisamment d'espace dégagé autour du variateur et prévoyez une
2-3-3 Méthode pour installer / retirer le capot du bornier
2-3-3-1

Pour retirer le capot :

Assurez-vous que la température ambiante reste dans la plage spécifiée (−10 à 50 °C).
Si la température ambiante atteint ou dépasse 40 °C, la fréquence de découpage
et le courant de sortie doivent être diminués (consultez les tableaux s'y référant à la
section Courbes de dépréciation à la page 9 pour chacun des modèles de
variateur). Si le variateur est utilisé dans un environnement dont les températures
dépassent la plage de fonctionnement autorisée, la durée de vie du variateur (et en
particulier, de son condensateur) sera réduite.
Mesurez la température à environ 5 cm due la partie centrale du bas du
variateur.

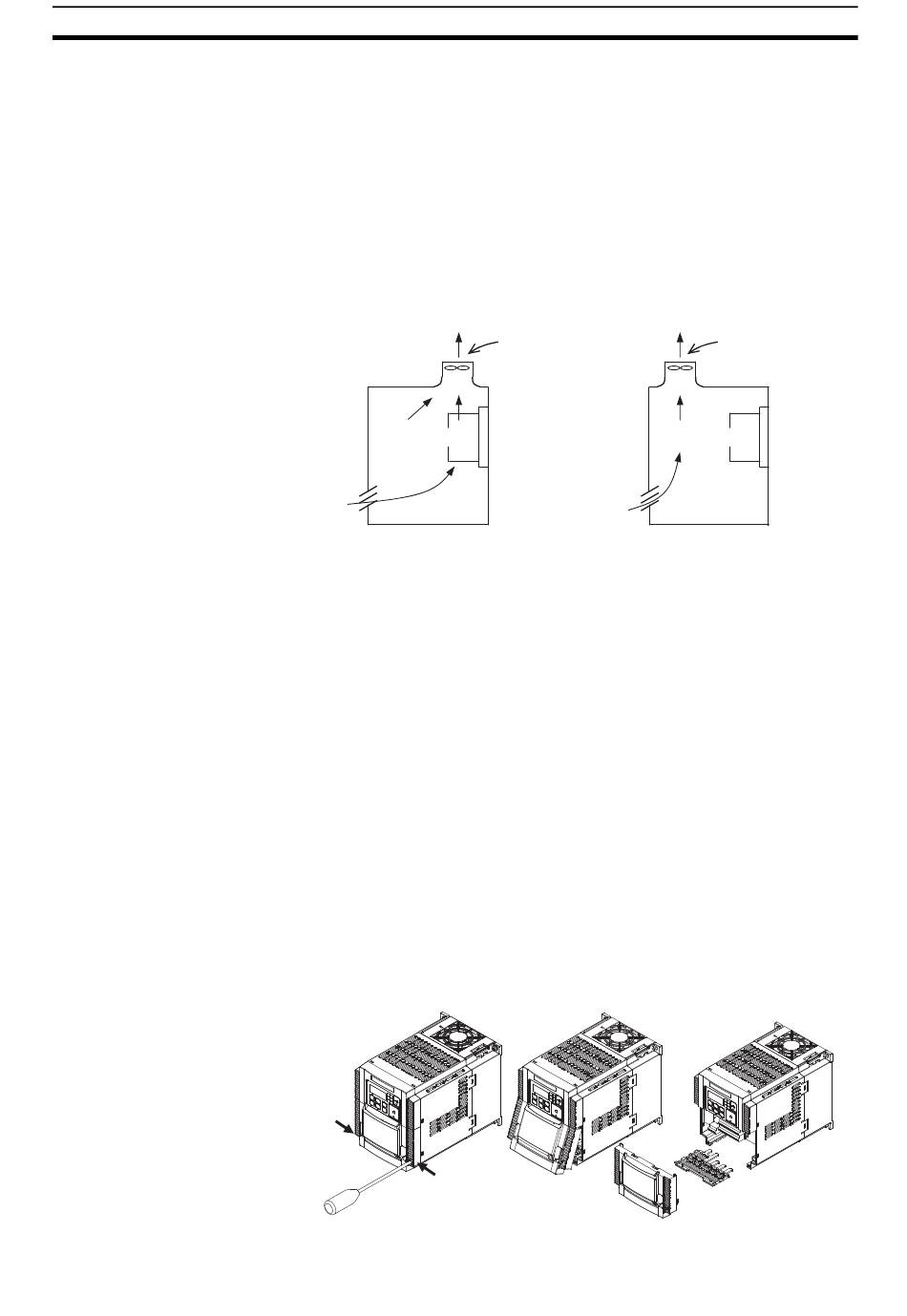

Dégagez un espace suffisant autour du variateur car celui-ci peut atteindre
une température très élevée (jusqu'à 150 °C environ). Ou, le cas échéant,
ventilez le boîtier de manière appropriée :
Variateur
(Bon exemple)
Éloignez le variateur des éléments générant de la chaleur (comme les résistances
de freinage, bobines de lissage, etc.).
Une installation côte à côte est possible. La température ambiante du site
d'installation ne doit pas dépasser 40 °C. La fréquence de découpage et le courant
de sortie doivent être diminués en cas d'installation côte à côte. Pour plus
d'informations, voir la section Courbes de dépréciation à la page 9.
Vérifiez que l'humidité du site est comprise dans la plage de fonctionnement
autorisée (20 % à 90 % d'humidité relative), conformément aux caractéristiques
standard.
ventilation appropriée. Dans le cas contraire, le variateur peut surchauffer et
endommager l'équipement ou provoquer un incendie.
Desserrez la ou les vis
(1 ou 2 emplacements) qui
fixent le capot du bornier.
Tout en appuyant ici dans le sens de
la flèche, tirez sur le capot vers le bas
pour le retirer.
Ventilateur
(Mauvais exemple)
Section 2-3
Ventilateur
Variateur
Tout en appuyant sur la partie
inférieure du capot dans le sens
de la flèche, tirez dessus vers le
bas pour le retirer.
29
