Groupe « B » : Fonctions d'ajustement
3-6-18 Fréquence de découpage (PWM) liée
Remarque Le paramètre fréquence de découpage doit être compris dans les limites spécifiées
Remarque Si une fréquence de 3 kHz ou moins a été spécifiée pour b083, cette fonction est
Code Nom
fonc.
B083
Fréquence de découpage
b089
Réduction automatique de
la fréquence de découpage
122
Ajustement de la fréquence de découpage : B083 : fréquence de basculement
interne des circuits du variateur (aussi appelée fréquence chopper). Cette
fréquence est dite « de découpage » car la fréquence d'alimentation c.a. la plus
basse du variateur « chevauche » le découpage. Le faible son aigu que vous
entendez lorsque le variateur est en mode Run est caractéristique du basculement
d'alimentation en général. La fréquence de découpage est ajustable entre 2,0 kHz
et 15 kHz. Le son diminue aux fréquences élevées, mais le bruit RFI et le courant
de fuite peuvent être augmentés. Voir les courbes de dépréciation des
spécifications du Chapitre 1 pour déterminer le paramètre de fréquence de
découpage maximum autorisé, applicable à votre variateur et aux conditions
environnementales. Voir également B089 pour une réduction automatique de
la fréquence de découpage.
pour les applications variateur-moteur devant être conformes à des organismes de
réglementation spécifiques. Par exemple, l'application européenne approuvée CE
nécessite un découpage de 3 kHz ou moins.
Réduction automatique de la fréquence de découpage : B089 : la réduction
automatique de fréquence de découpage réduit automatiquement la fréquence de
découpage selon l'augmentation dans le courant de sortie. Pour activer cette
fonction, spécifiez « 01 » pour la sélection de réduction automatique de fréquence
de découpage (b089).
Lorsque le courant de sortie
augmente à 60 %, 72 %, 84 % ou
96 % du courant nominal, cette
fonction réduit respectivement la
fréquence de découpage à 12, 9, 6
ou 3 kHz. Cette fonction restaure
la fréquence de découpage d'origine
lorsque la sortie diminue d'au moins
5 % en dessous des différents
niveaux de démarrage de réduction.
Le taux de réduction de fréquence
de découpage est de 2 kHz par
seconde. La limite maximum du
changement de fréquence de
découpage par cette fonction est
la valeur spécifiée pour le paramètre fréquence de découpage (b083), la limite
minimum étant de 3 kHz.
désactivée quel que soit le réglage de b089.

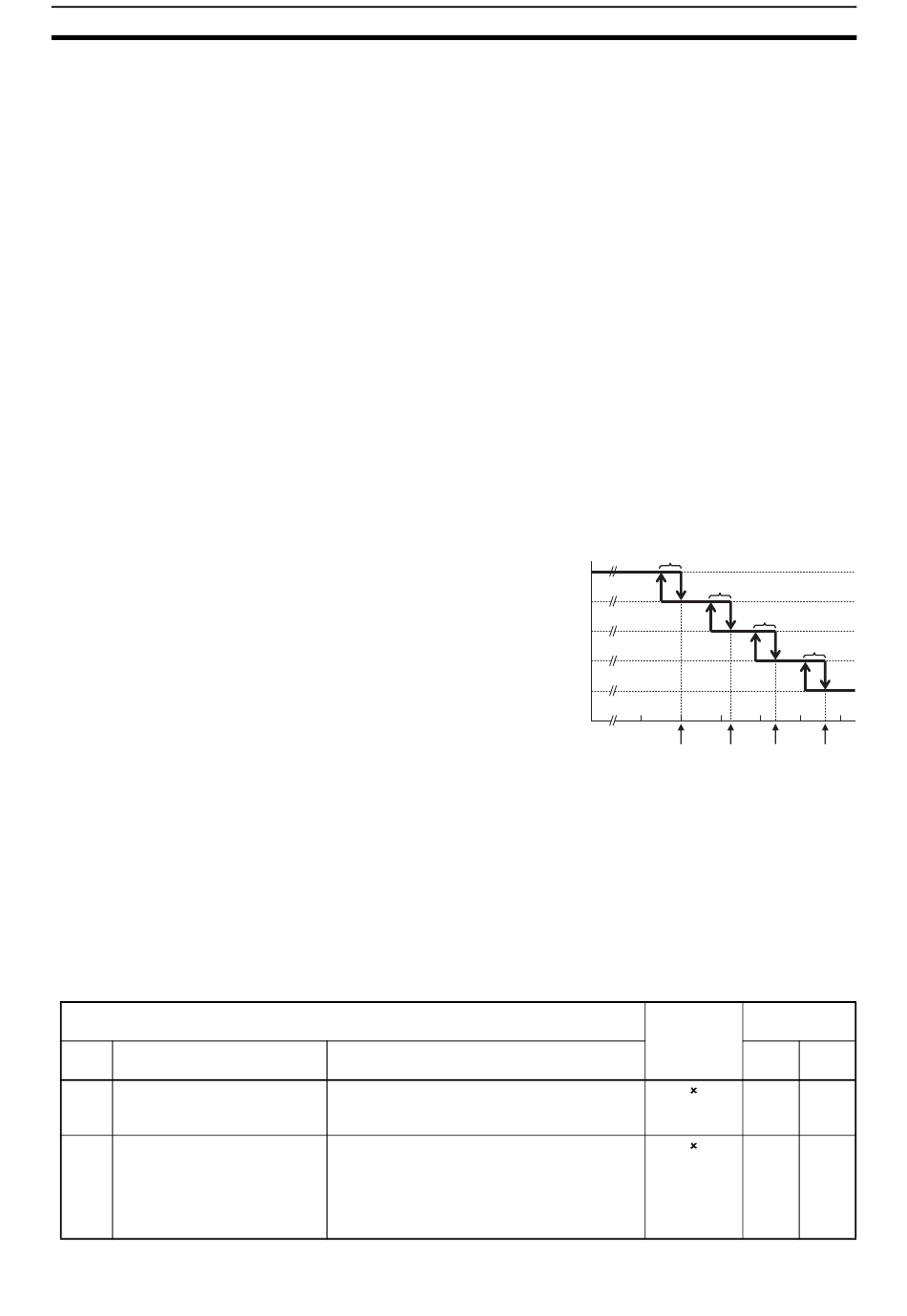

Remarque : Le graphique ci-dessus est fourni à titre indicatif. Le profil
présenté peut être différent en fonction de la température du lieu.
Fonction « B »
Description
Définit le découpage PWM (fréquence de
commutation interne), la plage s'étendant de :
2,0 à 15,0 kHz
Trois codes d'option :
00
Désactivée
01
Activée, selon le courant de sortie
02
Activée, selon la température du
dissipateur thermique
Fréq. de découpage
5 %
15 kHz
5 %
12 kHz
9 kHz
6 kHz
3 kHz
0
5 0
60 %
Modification
en mode
Run
Section 3-6
5 %
5 %
1 0 0
72 % 84 % 96 %
Courant de sortie
Valeurs par
défaut
EU Unités
5,0 kHz
01
