A motorok hővédelme: A készülék rendelkezik egy bemenettel a motorok hővédelme érdekében. Ha a használt motor rendelkezik
•
beépített hővédelmi kapcsolóval (ún. klixon-nal) akkor ennek a védelemnek a kimeneteit beköthetjük a KK jelű sorkapcsokhoz. Ha a
védelem nincs kiépítve az adott motornál, akkor a sorkapcsokat át kell hidalni. A sorkapcsok a 45. ábrán láthatók.
Ha az alarmokat nem használjuk, a sorkapcsaikat át kell hidalni, tehát az R, KK1 és KK2 jelű sorkapcsokra áthidalót hell helyezni.
8.4 Az alarm kimenetek bekötése
Ha alarmok jelentkeznek, akkor az E.BOX az alábbi háromféle módon jelzi azokat:
A homlokpanelen lévő ledekkel melyeknél a villogások száma az alarm típusától függő.
•
A Q1, Q2, Q3 kimenetek által, melyeknek működési módját a 17.táblázat mutatja be. A Q1, Q2, Q3 kimenetek alarm logikája a
•
következő: a Q1 az 1.sz. szivattyú működési hibái esetén záródik, a Q2 a 2.sz.szivattyú működési hibái esetén záródik, míg a Q3
általános hibák esetén.
Display kijelzések segítségével (ha a display kiépített). Ebben az esetben a kijelzőn látható az alarmok történte is.
•
Ha a készülék nincs tápfeszültség alatt, a Q1, Q2, és Q3 zárt, tehát alarmot jeleznek.
8.5 Működés nyomás szenzorral (ajánlott működési mód)
Ez a működési mód javasolt a presszosztátokkal való működés helyett, mivel lehetővé teszi a következőket: nagyobb rugalmasság a rendszer
vezérlése terén, a kifejtett nyomás jobb érzékelése, és könnyebb installáció. Ebben az esetben beállítható lesz a set-point nyomás nagysága,
illetve a szivattyúk indítási/leállítási differenciálnyomásának a nagysága.
MAGYAR

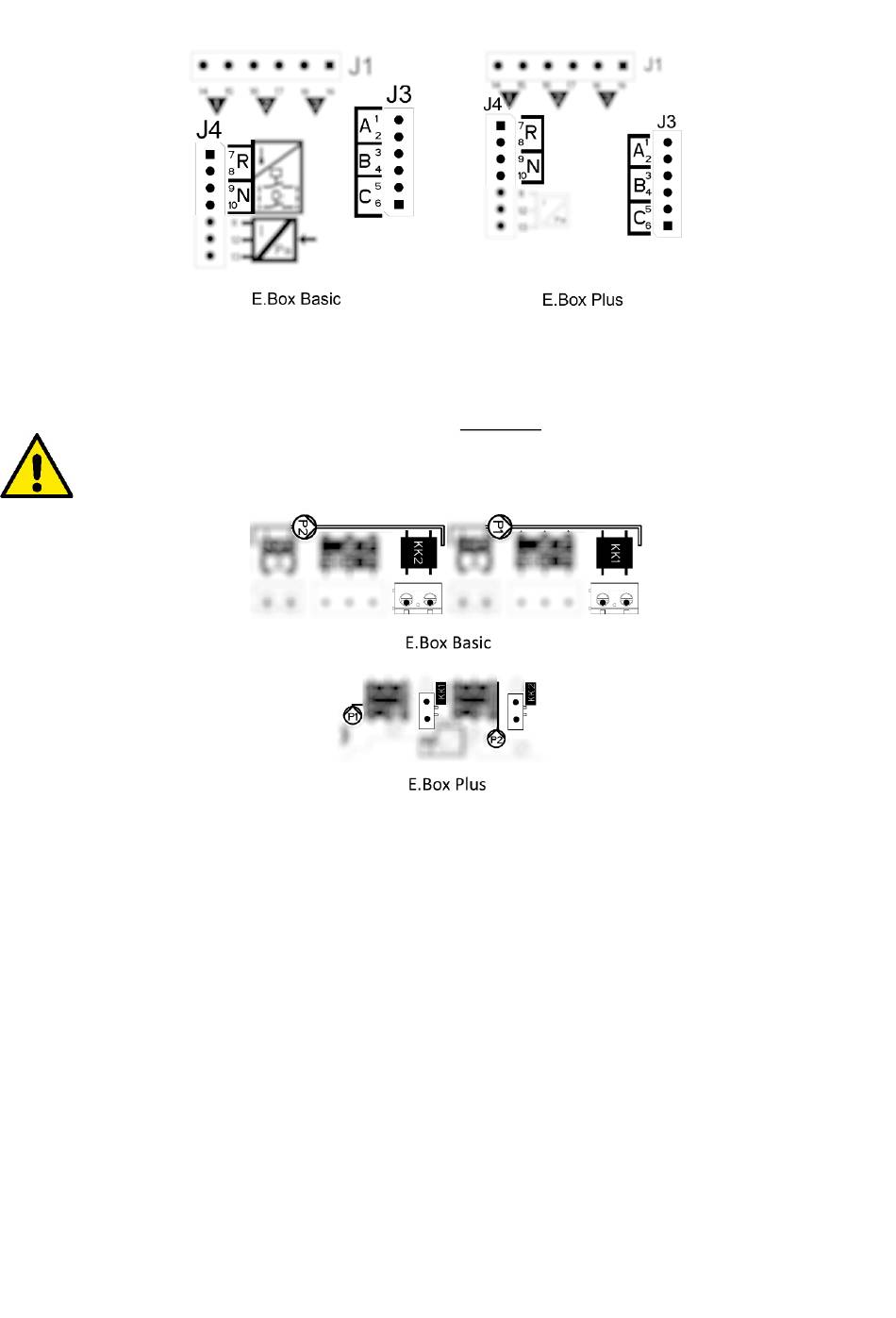

44.ábra: Bemenetek
45.ábra: A KK jelű hővédelmi bemenetek
