FUNZIONE SVUOTAMENTO (DRENAGGIO)

Il quadro E.box può essere utilizzato come quadro di controllo e protezione di impianti di svuotamento. Come ingressi di controllo possono
essere usati indifferentemente: galleggianti, sonde di livello o un sensore di profondità.
Lo schema generale è il seguente:
Sensore di
profondità
7.1

Collegamenti elettrici pompa e alimentazione

Collegare la linea di alimentazione e le pompe come descritto nel capitolo 2.1.
7.2

Ingressi di controllo

Come ingressi l'E.box accetta sia galleggianti che sonde di livello che sensori di profondità. Bisogna prestare particolare attenzione a:
Usare galleggianti per drenaggio, contatto aperto a livello acqua basso, vedi Figura 31: drenaggio.
•
Non possono essere usati in contemporanea galleggianti e sonde di livello.
•
Le sonde di livello possono essere usate solo con acqua chiara e pulita.
•
Se si usa il sensore di profondità gli allarmi di livello massimo, livello minimo, possono essere generati da galleggiati o da sonde di
•
livello, oppure da soglie sul valore letto dal sensore stesso.
7.3

Collegamento protezioni supplementari: troppo pieno, mancanza d'acqua, protezione termica motore

E' possibile, ma non necessario, utilizzare gli ingressi di allarme all'E.box in modo che le pompe si fermino in caso di livello troppo basso o
temperatura troppo alta dei motori. In caso di allarme le pompe si fermano, lampeggiano i led di allarme, si attivano le uscite di allarme
corrispondenti.
In caso di livello troppo alto, le pompe si attivano. I led di allarme lampeggiano, si attivano le uscite di allarme
corrispondenti.
Se è presente il display in tutti i casi si dà indicazione del tipo di allarme.
Nel caso che le condizioni di allarme non sussistano più, l'E.box riprende il suo normale funzionamento.
Allarme livello massimo: il segnale per questo allarme, può arrivare: da un galleggiante, da una sonda di livello o dal sensore di
•
profondità (solo per E.Box con display). La sonda di livello o il galleggiante va collegato al morsetto R del E.box, e posizionato nella
vasca nel punto più alto che il liquido può raggiungere in sicurezza.
ITALIANO
Galleggianti o
sonde di livello

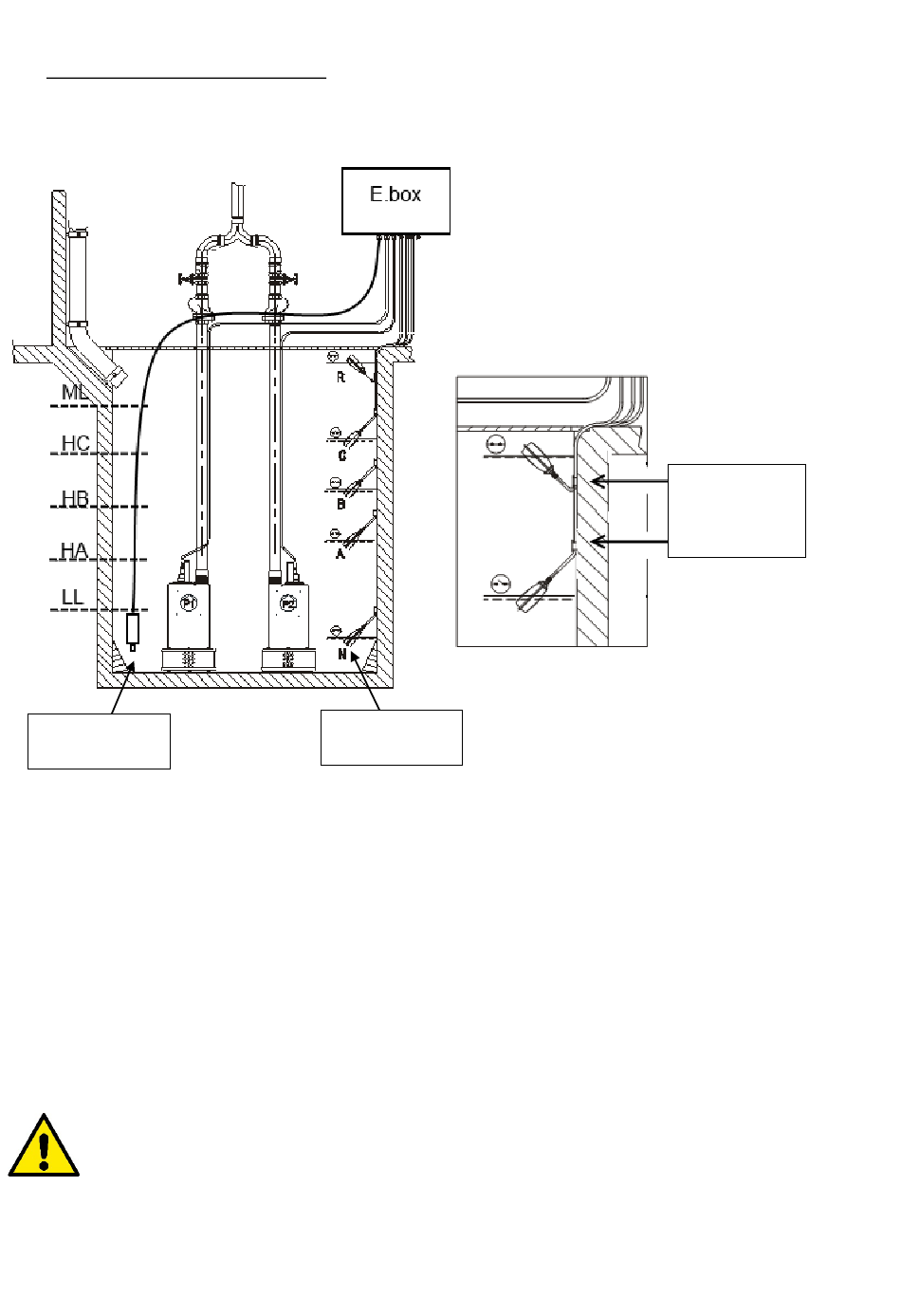

Figura 31: Drenaggio schema impianto
30
Contatto Chiuso
Contatto Aperto
