9.4.2 MENU MONITOR
Z hlavní nabídky je možné současným stiskem tlačítek "SET" a "-" po dobu 2 sekund, nebo pomocí volby menu a stiskem tlačítka "+" nebo "-",
vstoupit do MENU MONITOR.
V tomto menu stiskem tlačítka MODE jsou postupně zobrazeny následující hodnoty.
FF: Zobrazení paměti poruch
Chornologické zobrazení závad, které se objevily za provozu systému.
U každé poruchy je zobrazeno následující:
Symbol dotčené oblasti: panel, čerpadlo P1 nebo čerpadlo P2.
•
Typ chyby nebo alarmu, vyjádřený kódem. Viz Tabulka 19.
•
Počet, kolikrát se daná chyba objevila.
•
Textový popis chyby nebo alarmu.
•
Doba spuštění panelu nebo provozu čerpadla, ve které se daná chyba objevila.
•
Pořadí chyby v paměti a počet chyb v paměti.
Závady jsou zobrazeny v chronologickém pořadí počínaje od nejstarší. Poslední, která se objeví, je zobrazena na prvním místě. Maximální počet
závad, které mohou být zobrazeny je 64; pokud je počet závad vyšší, nejstarší jsou přepsány nejnovějšími.
CT: Kontrast displeje
Upraví kontrast displeje.
LA: Jazyk
Mění jazyk použitý na displeji. Pozor, Kiwa režim je dostupný pouze v jazycích: holandština, francouzština nebo angličtina UK a US.
Poznámka: Pokud je zvolen US, E.Box bude používat angličtinu s americkými měrnými jednotkami.
HS: Provozní hodiny systému
Zobrazuje počet hodin, kdy byl systém spuštěn.
H1: Provozní hodiny čerpadla P1
Představuje počet hodin spuštění čerpadla P1.
H2: Provozní hodiny čerpadla P2
Představuje počet hodin spuštění čerpadla P2.
9.4.3 MENU NASTAVENÍ
V hlavní nabídce podržíte současně stisknutá tlačítka "MODE" a "SET" až se na displeji objeví "SETPOINT MENU" (nebo pomocí volby menu
stiskem tlačítek "+" nebo "-"). V tomto menu jsou parametry zobrazené na základě typu použití.
SP: Nastavení hodnoty tlaku (pouze v režimu posílování tlaku a v KIWA posilování tlaku s tlakovým čidlem)
Hodnota nastavení tlaku, kterou E.Box udržuje v systému. Může se pohybovat mezi hodnotou 1 bar (14 psi) e maximální hodnotou čidla mínus
2 bar (28 psi).
RP: Nastavení rozdílu tlaku (pouze v režimu posílování tlaku a v KIWA posilování tlaku s tlakovým čidlem)
Rozdíl tlaku, ve kterém panel E.Box udržuje tlak v systému. Viz kapitola o posilování tlaku. Může se pohybovat mezi 5% a 95% hodnoty SP. Krom
toho SP + RP nemůže být vyšší než maximální hodnota čidla. Viz kapitola presurizace.
HC: Spínací hladina čerpadla P2 (pouze u vypouštění nebo plnění s hloubkovým čidlem)
Spínací hladina čerpadla P2.
HB: Spínací hladina čerpadla P1 (pouze u vypouštění a plnění s hloubkovým čidlem)
Spínací hladina čerpadla P1.
ČEŠTINA

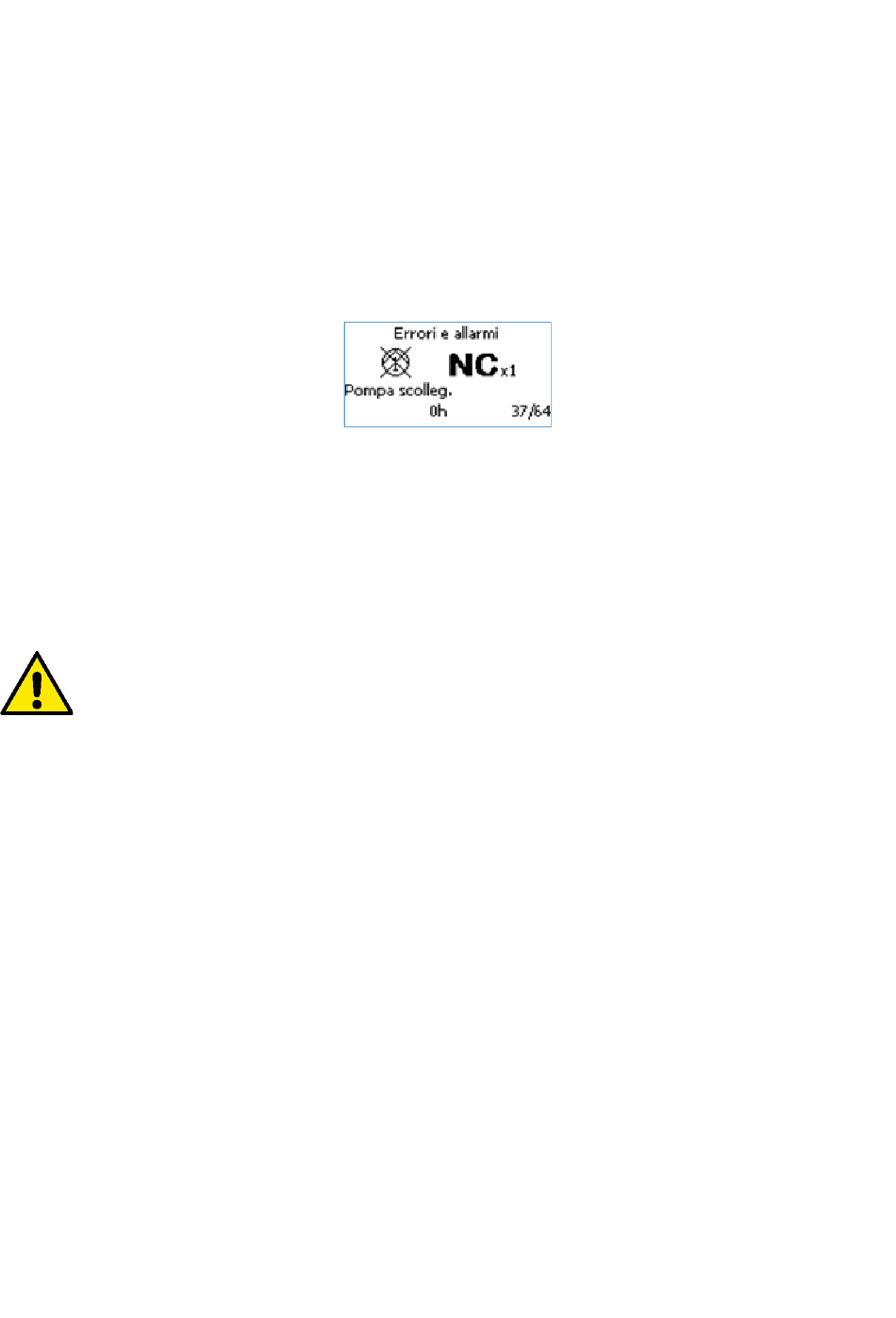

Obrázek 59: Chyby v paměti
