Sensor de presión:
RP es el diferencial de presión e indica la variación de presión en torno al valor de ajuste para el que se encienden las bombas. En los sistemas
con display se configura directamente. En los sistemas sin display se configura DP en porcentaje del valor de ajuste. RP = SP*DP. Para más
información, ver la Figura 17 y la Figura 18
La lógica de funcionamiento es la siguiente:
Bombas
P1
P2
Bombas
P1
P2
La primera bomba se pone en marcha cuando la presión baja del valor de ajuste y se para cuando se alcanza la presión de valor de
•
ajuste + presión diferencial de reinicio.
La segunda bomba se pone en marcha cuando la presión baja del valor de ajuste menos la mitad de la presión diferencial de reinicio,
•
o el 2% del valor de ajuste si se usan vasos por encima de los 100 litros. Se para cuando en la instalación se alcanza la presión de
valor de ajuste + presión diferencial de reinicio.
Atención: si se utiliza la configuración mediante interruptor DIP, la presión diferencial de reinicio se calcula como SP * DP. Si
el valor de ajuste es de 4 bar y el DP es el 50%, la presión de reinicio RP es 2bar.
Las indicaciones de bomba P1 y P2 son sólo indicativas. Si el modo de intercambio está activado, las bombas P1 y P2 se
alternan como se especifica en el modo de intercambio.
Las dos bombas se pondrán siempre en marcha de forma alterna con un intervalo mínimo de 2 segundos entre ellas.

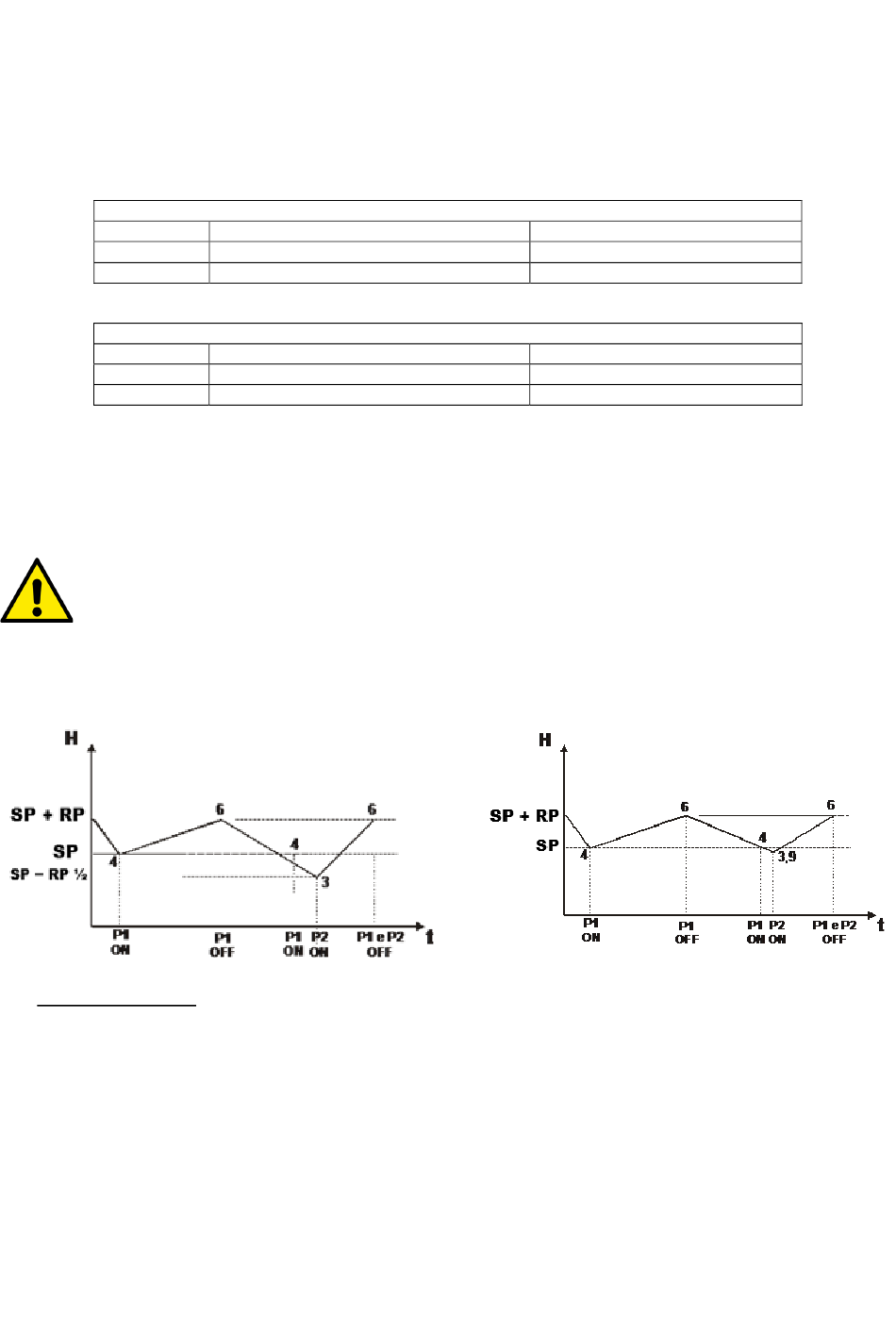

Ejemplo de regulación con vaso de expansión estándar y regulación con vaso de expansión adicional:
SP= 4 bar
RP= 2 bar Atención: si se configura DP (mediante trimmer) RP=SP*DP
Figura 17: Regulación con vaso de expansión < 100 litros
6 FUNCIÓN DE LLENADO
El cuadro E.box se puede utilizar para la realización de instalaciones de llenado. Como entradas de control, se pueden utilizar indiferentemente:
flotadores, sondas de nivel o un sensor de profundidad.
El esquema general es el siguiente:
Funcionamiento de presurización de vaso estándar < 100 litros
Puesta en marcha
Presión de instalación <= SP
Presión de instalación <= SP – RP/2
Tabla 3: Funcionamiento de presurización de vaso estándar < 100 litros
Funcionamiento con vaso de expansión adicional > 100 litros
Puesta en marcha
Presión de instalación <= SP
Presión de instalación <= SP – 2%
Tabla 4: Funcionamiento con vaso de expansión adicional > 100 litros
ESPAÑOL
Presión de instalación => SP+RP
Presión de instalación => SP+RP
Presión de instalación =>SP+RP
Presión de instalación => SP+RP
Figura 18: Regulación con vaso de expansión
