A la configuración se pueden aportar los siguientes cambios:
Si se desea realizar el intercambio de las bombas cada 24 horas y no en cada reinicio, poner DS_A2 en ON.
•
Si no se desea la protección contra reinicios demasiado rápidos, poner DS_A3 en OFF.
•
Si no se desea usar la bomba P1, poner DS_A7 en ON.
•
Si no se desea usar la bomba P2, poner DS_A8 en ON.
•
Si se usan las sondas de nivel y no los flotadores, poner DS_B4 en ON
•
Si se usa un sensor de profundidad, poner DS_B7 en ON y colocar DS_B5 en función de la escala deseada.
•
7.12 Regulación de la corriente nominal de las bombas (Imax) y de los niveles de puesta en marcha y parada de las bombas (sólo
con sensor de profundidad conectado)
Con un destornillador de punta plana, colocar los índices en el centro de las escalas graduadas, como se muestra, con el fin de que:
Imax indique la corriente nominal de las bombas instaladas, que se puede observar en la placa de las bombas.
•
SP representa el nivel máximo del depósito (LMAX) que se desea que alcance el agua durante el funcionamiento normal.
•
DP representa el nivel mínimo del depósito (LMIN) que se desea que alcance el agua durante el funcionamiento normal. DP se expresa
•
en porcentaje de SP.
Atención: SP y DP sólo tienen sentido si se utiliza un sensor de profundidad. Para su significado, consultar la Figura 43. En SP
se debe aplicar la etiqueta para adaptar la escala.
7.13 Funcionamiento del sistema:
Configuración con 2 flotadores o sondas de nivel
La lógica de funcionamiento es la siguiente:
Flotador o sonda de nivel conectado a la entrada B enciende P1 y apaga ambas bombas.
•
Flotador o sonda de nivel conectado a la entrada C enciende la bomba P2.
•
Configuración con 3 flotadores o sondas de nivel
La lógica de funcionamiento es la siguiente:
Flotador o sonda de nivel conectado a la entrada B enciende la bomba P1.
•
Flotador o sonda de nivel conectado a la entrada C enciende la bomba P2.
•
Ambas bombas se apagan en el flotador o bomba de nivel conectado a A.
•
Nota: la función con 3 flotadores se debe utilizar en instalaciones con depósitos hondos y estrechos que no permitan una amplia
oscilación de los flotadores.
Nota: en la versión de E.box con display se visualiza de forma automática el número correcto de flotadores o sondas de nivel
utilizados.

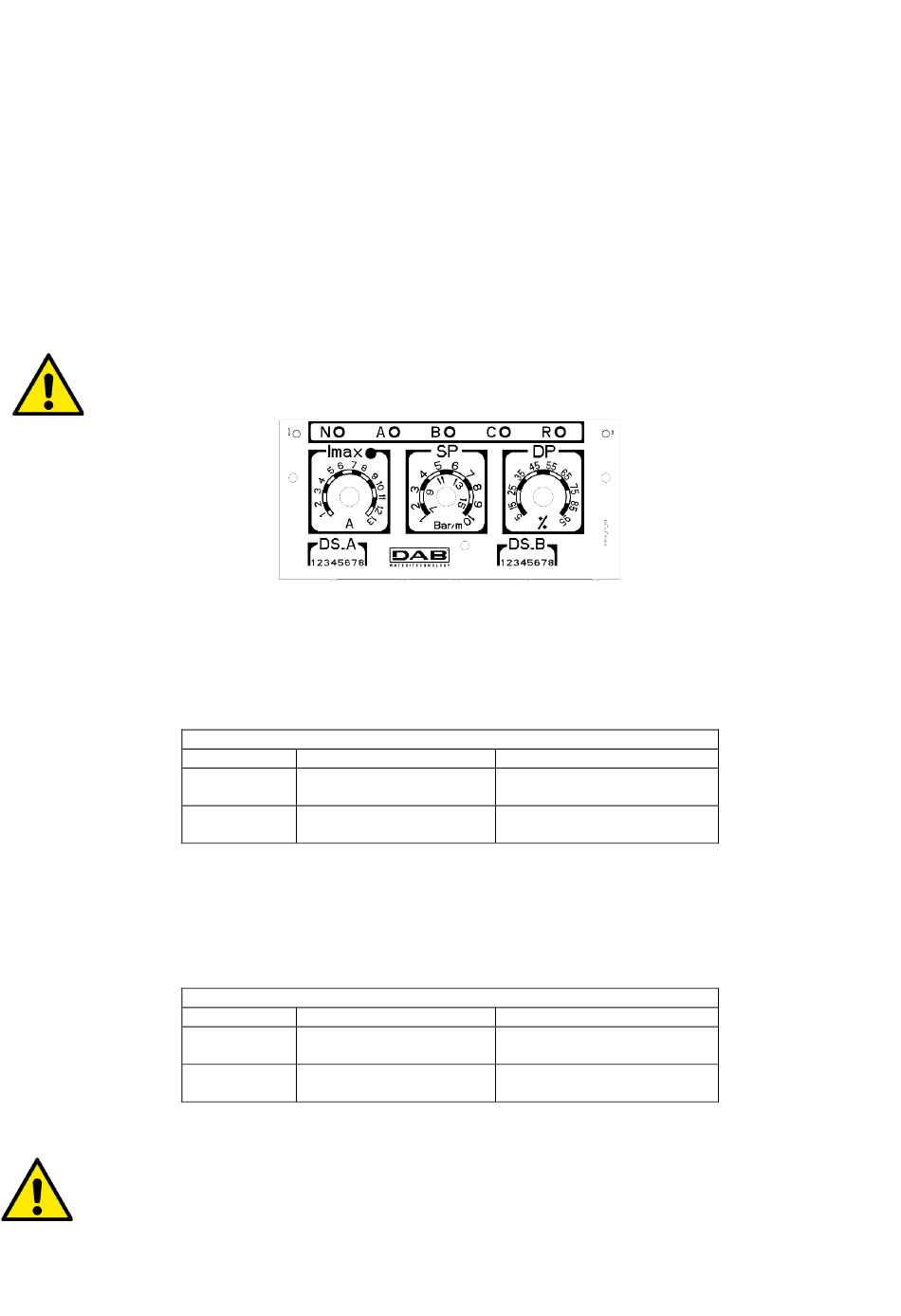

Figura 42: Regulación de la corriente nominal SP y DP
Llenado funcionamiento con 2 flotadores
Puesta en marcha
Flotador o sonda de nivel en
Bomba P1
B = CERRADO
Flotador o sonda de nivel
Bomba P2
C = CERRADO

Tabla 8: Llenado funcionamiento con 2 flotadores

Llenado funcionamiento con 3 flotadores
Puesta en marcha
Flotador o sonda de nivel en
Bomba P1
B = CERRADO
Flotador o sonda de nivel
Bomba P2
C = CERRADO

Tabla 9: Llenado funcionamiento con 3 flotadores

ESPAÑOL
Parada
Flotador o sonda de nivel
B = ABIERTO
Flotador o sonda de nivel
B = ABIERTO
Parada
Flotador o sonda de nivel en
A = ABIERTO
Flotador o sonda de nivel en
A = ABIERTO
