Kennungsfarben
Zugriff nach Namen mittels Drop-Down-Menü
Die verschiedenen Menüs werden mit Namen selektiert. Vom Hauptmenü aus wird mit „+" oder „–" auf die Selektion der Menüs zugegriffen. Auf
der Seite der Menü-Auswahl erscheinen die Namen der Menüs, auf die zugegriffen werden kann, wobei immer eines dieser Menüs durch einen
Balken hervorgehoben wird (siehe Abbildung 58). Mit den Tasten „+" und „–" wird die Liste durchsucht, bis das gewünschte Menü selektiert ist,
auf das durch Drücken von SET zugegriffen wird.
Die anzeigbaren Menüs sind MAIN, BENUTZER, MONITOR, außerdem erscheint ein vierter Eintrag ERWEITERTES MENÜ; über diesen Eintrag
kann die Zahl der angezeigten Menüs erweitert werden. Durch Selektieren von ERWEITERTES MENÜ erscheint ein Pop-up, indem die Eingabe
eines Datenzugriffscodes angefordert wird (PASSWORT). Der Datenzugriffscode (PASSWORT) entspricht der Tastenkombination, die für den
direkten Zugriff benutzt wird. Von dem Menü aus, das auf den Zugriffscode reagiert, kann die Anzeige auf die Menüs mit niedrigerer Priorität
erweitert werden.
Die Menüanordnung ist wie folgt: Benutzer, Monitor, Sollwert, Installateur, Technischer Kundendienst.
Nach Eingabe eines Zugriffscodes bleiben die betreffenden Menüs 15 Minuten lang verfügbar, oder bis zur manuellen Deaktivierung über den
Eintrag „Weiterführende Menüs verbergen", der bei der Menü-Auswahl mit Zugriffscode erscheint.
9.4

BEDEUTUNG DER EINZELNEN PARAMETER

9.4.1 BENUTZER-MENÜ
Durch Drücken von MODE vom Hauptmenü aus (oder über die Menü-Auswahl mit „+" oder „-"), erfolgt der Zugriff auf das BENUTZER-MENÜ.
Innerhalb des Menüs werden nacheinander die folgenden Größen angezeigt.

VP: Anzeige des Drucks

Anlagendruck in [bar] oder [psi], je nach angewandtem Maßsystem oder Stand der Flüssigkeit im Becken. Nur bei Verwendung des Druck- oder
Tiefensensors verfügbar.

C1: Anzeige des Phasenstroms der Pumpe P1

Phasenstrom der als P1 angeschlossenen Pumpe in [A].

C2: Anzeige des Phasenstroms der Pumpe P2

Phasenstrom der als P2 angeschlossenen Pumpe in [A].

PO1: Anzeige der Leistungsaufnahme der Pumpe P1

An die Pumpe P1 gelieferte Leistung in [kW].

PO2: Anzeige der Leistungsaufnahme der Pumpe P2

An die Pumpe P2 gelieferte Leistung in [kW].

VE: System-Monitor

Zeigt den Status des Systems an. Daneben kann die Hardware- und Software-Version der E.Box angezeigt werden.

SN: Serial

Zeigt die Seriennummer an, die dem Schaltpult der DConnect Box zugeordnet wird.
9.4.2 MONITOR-MENÜ
Der Zugriff auf das MONITOR-MENÜ erfolgt durch 2 Sekunden langes Drücken der Tasten „SET" und „-" von MODE vom Hauptmenü aus, oder
über die Menü-Auswahl mit „+" oder „-".
Innerhalb des Menüs werden durch Drücken der Taste MODE nacheinander die folgenden Größen angezeigt.
DEUTSCH
Legende
Anmerkungen zu den Parametern
Nur bei Druckerhöhung mit aktivem Drucksensor
Nur bei Verwendung eines Druck- oder Tiefensensors
Nur im KIWA-Modus
Nur bei Füllung oder Drainage mit Tiefensensor.
Nur lesbare Parameter.
Tabelle 16: Menü-Struktur

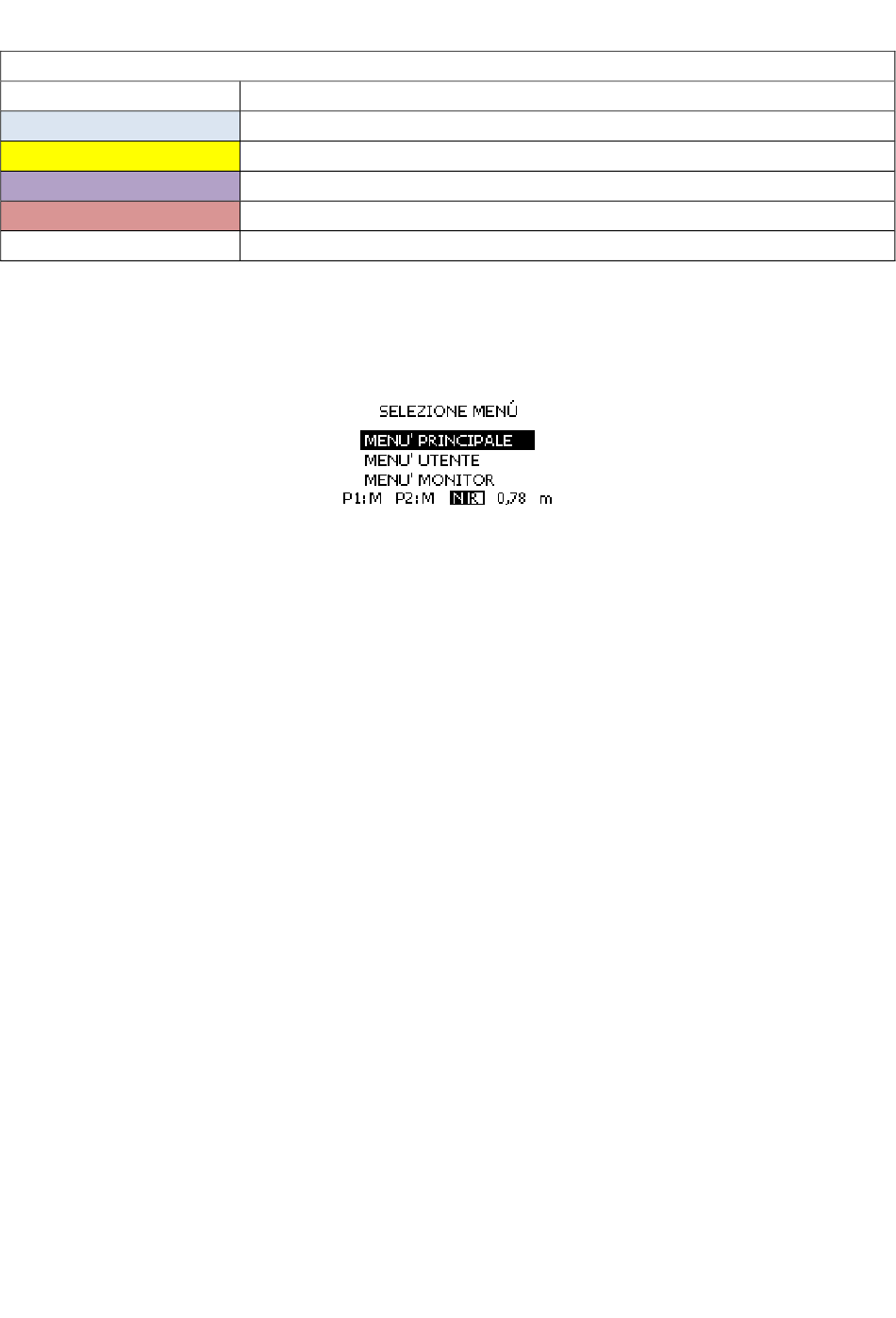

Abbildung 58: Selektion der Down-Drop-Menüs
