Функція
QS1 Роз'єднувач-вимикач електроживлення (На передній панелі e.box не показаний на схемі)
L1 – L2 – L3 Мережеве трифазне з'єднання
L – N Мережеве однофазне з'єднання
Підключення заземлення
U - V - W Електричне трифазне з'єднання насосів Р1 та Р2
L – N Електричне однофазне з'єднання насосів Р1 та Р2
C - A - P Електричне однофазне з'єднання для насосів Р1 та Р2 з зовнішнім конденсатором.
Електричне з'єднання для зовнішнього конденсатора запуску однофазних насосів із зовнішнім
C1 – C2
конденсатором. Для Р1 та Р2. Тільки версія Basic
Електричне з'єднання для зовнішнього конденсатора запуску однофазних насосів із зовнішнім
A - P
конденсатором. Для Р1 та Р2. Тільки версія Plus
KK1- KK2 Вхід термовимикача двигуна насосів Р1 та Р2.
A-B-C Клеми під'єднання цифрових вводів контролю рівня або тиску
УКРАЇНСЬКА

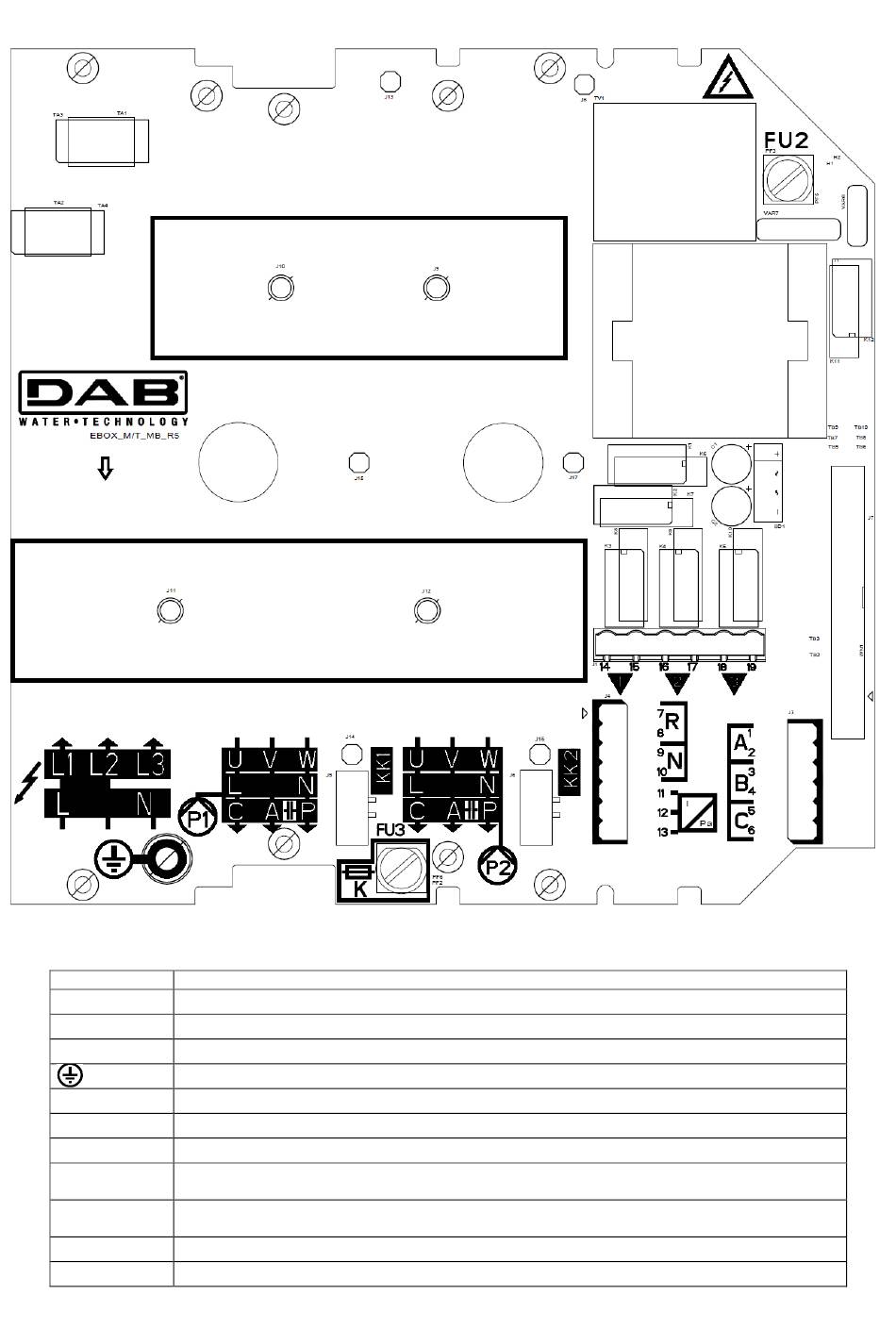

Схема 2: Схема E.box Plus
