PANNELLO FRONTALE

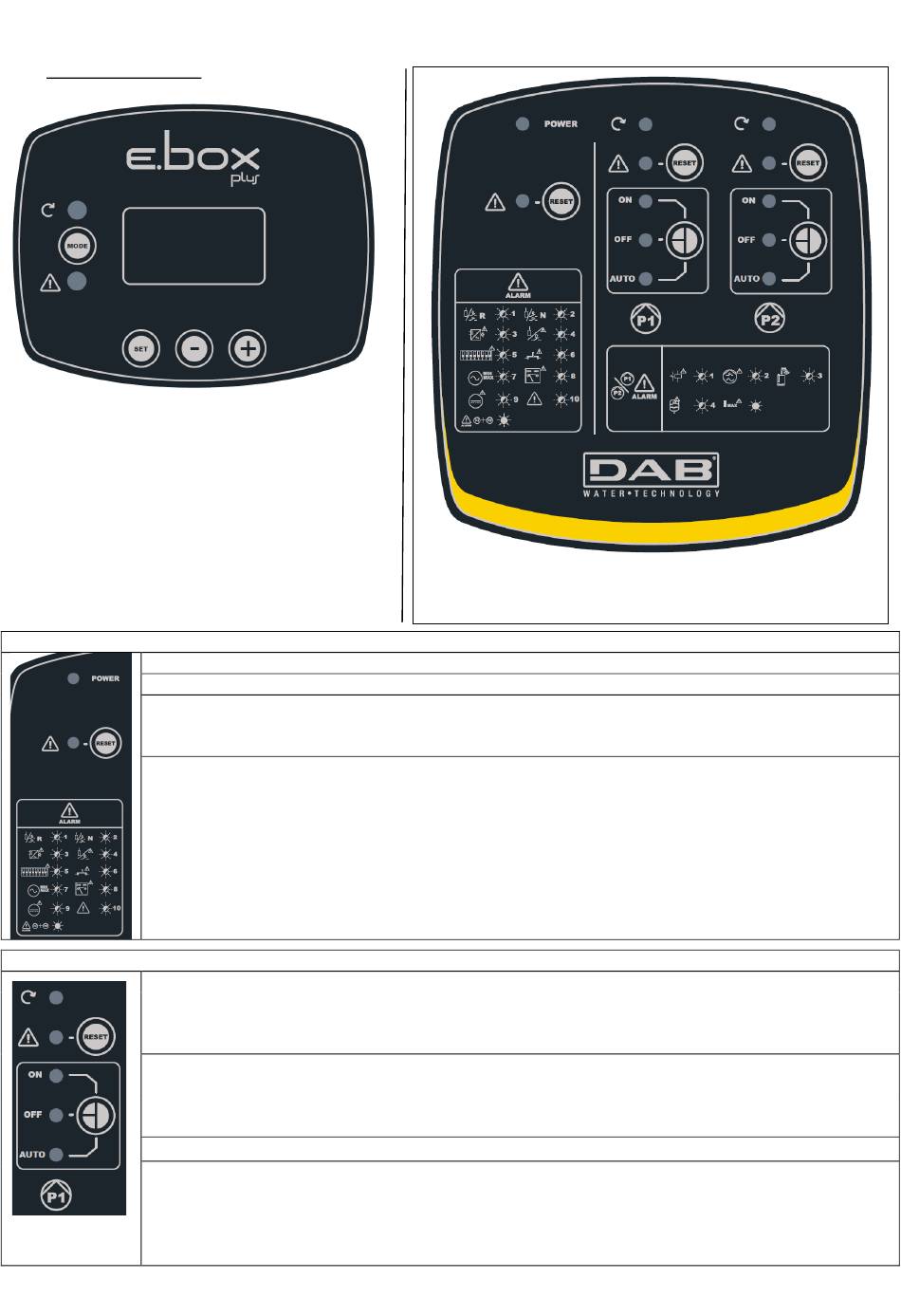

Figura 6:
Etichetta display, presente solo nei modelli plus
Figura 7: Etichetta frontale
Led bianco indicante che il quadro è alimentato
Led rosso di allarme del quadro con accanto il pulsante di reset degli allarmi. Il numero di lampeggi del led indica il
tipo di errore, come riportato nella tabella sottostante.
Lista degli allarmi del quadro. Il numero di lampeggi del led indica il tipo di allarme. Nel display se presente c'è una
indicazione completa del problema. Per maggiori informazioni vedi il capitolo PROTEZIONI ED ALLARMI
QUADRO
Led verde, se acceso indica che la pompa è in moto.
Led rosso di allarme della pompa con accanto il pulsante di reset degli allarmi. Il numero di lampeggi del led indica
il tipo di errore, come da tabella nell'etichetta. Nel display se presente c'è una indicazione completa del problema.
Per maggiori informazioni vedi il capitolo
Led indicanti il tipo di funzionamento della pompa: ON sempre accesa, OFF sempre spenta, AUTO la pompa è
gestita dal quadro.
Pulsante per il cambio della modalità di funzionamento della pompa. Se premuto per più di 3 secondi accende la
pompa fino al rilascio del tasto. La semplice pressione del tasto alterna lo stato della pompa da OFF ad AUTO.
Pompa a cui di riferiscono le indicazioni
ITALIANO
Sezione riguardante il quadro
Sezione riguardante la pompa

PROTEZIONI ED ALLARMI QUADRO
