MANUTENZIONE

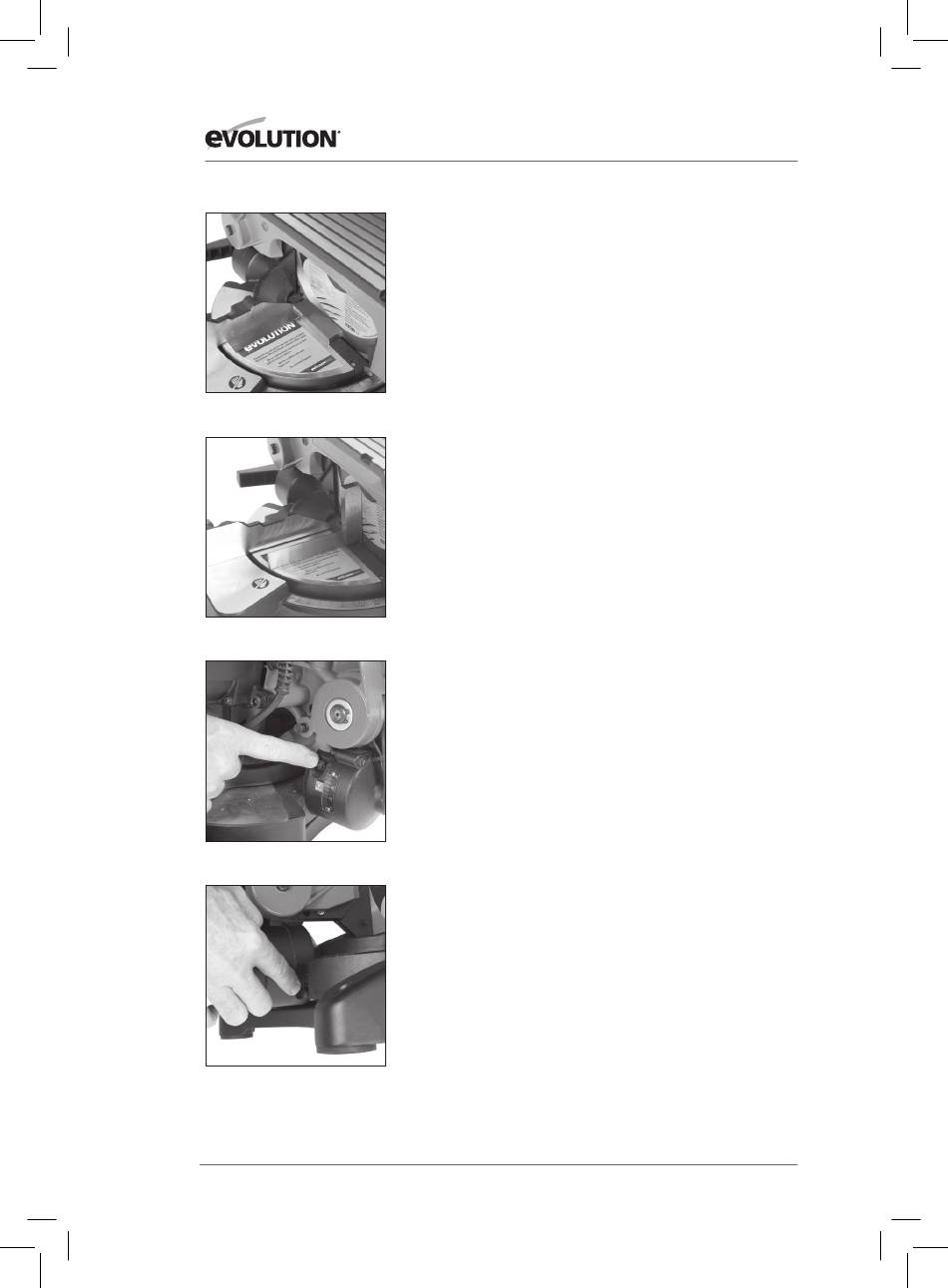

FIG. 24
FIG. 25
FIG. 26
FIG. 27
IMPOSTAZIONI PRECISE DEGLI ANGOLI
ATTENZIONE:
Prima di effettuare qualsiasi regolazione o
manutenzione della sega assicurarsi che sia scollegata dalla rete
elettrica.
Quando tutte le regolazioni, impostazioni o operazioni di
manutenzione sono state effettuate, assicurarsi che tutte le
chiavette regolabili siano state rimosse e che tutte le viti, i dadi
e gli altri dispositivi di fissaggio siano assicurati saldamente.
Anche se la macchina è stata impostata in fabbrica, è
consigliabile che l'impostazione a 0
l'impostazione perpendicolare a 90
verificate, poiché tali impostazioni possono aver subito
variazioni durante il trasporto.
Per confermare l'impostazione a 0
•
Impostare il tavolo rotante a 0
blocco del tavolo rotante.
•
Utilizzare una squadra bisellata (non fornita) per controllare
che l'angolo tra la guida della macchina e la lama sia di 90
(Fig. 24)
•
Se l'angolo richiede una regolazione, allentare le quattro
viti di fissaggio della guida e allineare la guida alla squadra
bisellata. Stringere le viti di fissaggio.
Allo stesso modo controllare che l'angolo della lama della sega
con la superficie del tavolo sia di 90
Per regolare:
•
Allentare il controdado
•
Utilizzare un cacciavite/chiave a brugola adatti (non forniti),
girare la vite di regolazione di 90
fino a raggiungere il corretto allineamento. (Fig. 26)
•
Stringere il controdado.
Può esssere regolata anche l'impostazione del bisello di 45
•
Impostare la testa di taglio a 45
lama e il tavolo della macchina con una squadra a 45
fornita).
•
Per regolare, allentare il controdado della vite di regolazione
a 45 0 e utilizzare un cacciavite/chiave a brugola adatti (non
forniti), girare la vite di regolazione in senso orario o antiorario
fino a raggiungere il corretto allineamento. (Fig 27)
•
Stringere il controdado.
86
www.evolutionpowertools.com
del tavolo rotante e
O
della testa vengano
O
del tavolo rotante:
0
e stringere il manico del
0
0
. (Fig. 25)
0
in senso orario o antiorario
0
.
0
e controllare l'angolo tra la
0
(non
0
.
