UTILISATION

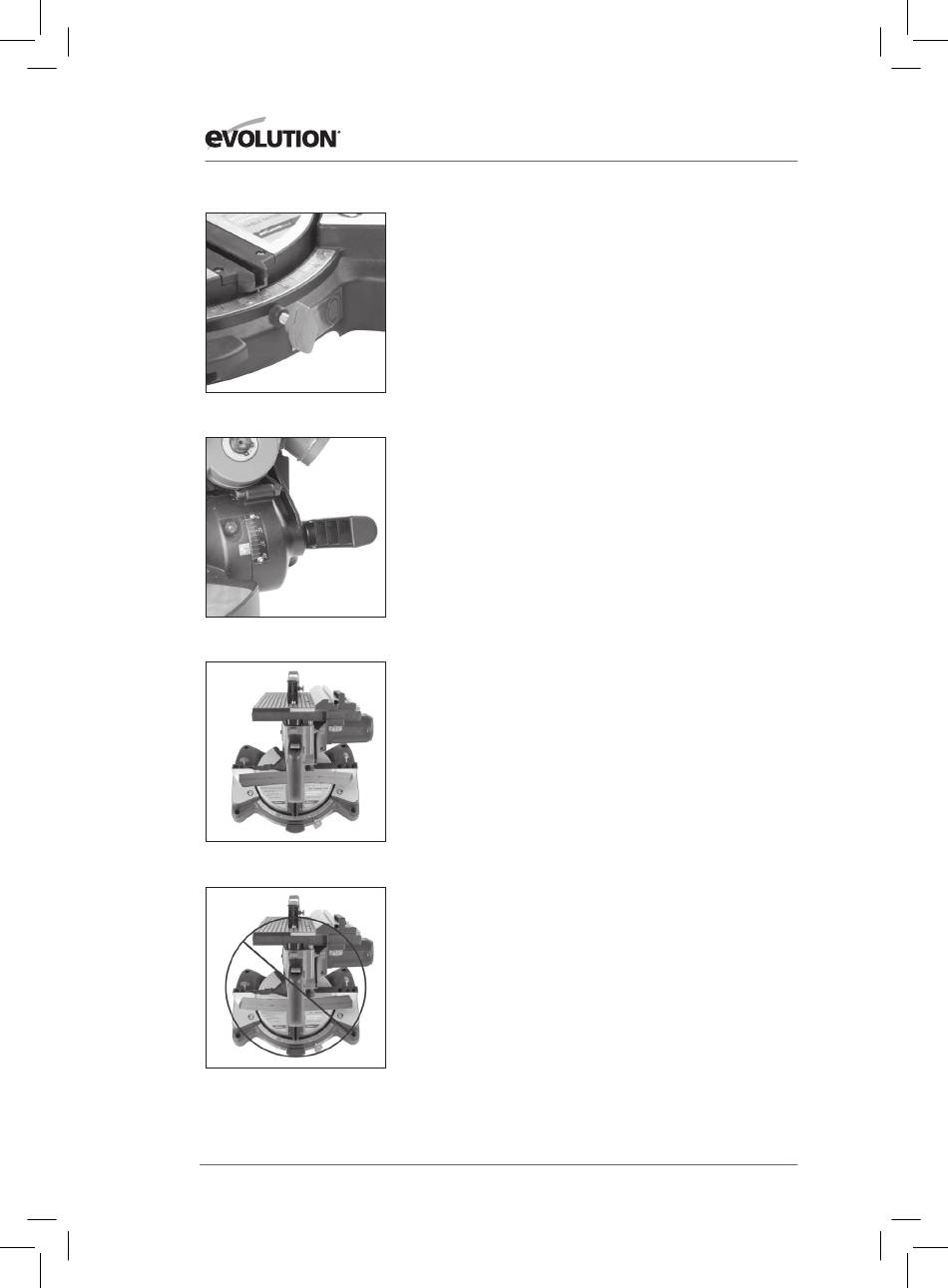

FIG. 11
FIG. 12
FIG. 13
FIG. 14
6. Coupe d'onglet
Tout angle de 50° à gauche à 50° à droite est disponible, et vous
trouverez un secteur gradué à l'avant de la table de la machine.
Des arrêts positifs sont fournis à 00 à 150, 22,5°, 30° et à 45° du
côté droit et gauche.
•
Desserrez la vis de blocage de l'angle de l'onglet. Celui-ci se
trouve à droite de la table de la machine juste au-dessus du
trait de repère 22,5°.
•
Abaissez le levier de verrouillage de l'arrêt positif et tournez
la table à l'angle désiré comme indiqué sur le secteur gradué
de l'onglet en utilisant la poignée de découpe. Bloquez à la
position requise en serrant la vis de blocage de l'angle de
l'onglet. (Fig. 11) Un petit pointeur de repère est placé sous
l'insert de la table pour aider au réglage précis.
•
Si vous utilisez le dispositif d'arrêt positif, il est toujours
préférable de verrouiller la table en utilisant la vis de blocage
de l'onglet.
•
Démarrez la scie et laissez-la atteindre la vitesse de
fonctionnement complète avant de procéder à la découpe.
7. Découpe en biseau
La tête de coupe peut être réglée à un angle allant jusqu'à 45°
du côté gauche uniquement.
Le levier de verrouillage de l'angle du biseau se trouve à
l'arrière de la machine et un guide gradué et un pointeur sont
incorporés à la pièce moulée à l'avant du levier de verrouillage
pour aider au réglage. (Fig. 12)
•
Desserrez le levier de verrouillage du biseau.
•
Inclinez la tête de la scie à l'angle désiré. Utilisez le guide
gradué fourni à l'avant du levier pour aider au réglage.
•
Veillez à ce que le levier de verrouillage soit bien serré une
fois l'angle requis atteint.
•
Restez à gauche de la poignée pour découper.
8. Découpe mixte
La découpe mixte est la combinaison d'une coupe d'onglet et
d'une découpe en biseau.
•
Sélectionnez l'angle de l'onglet requis comme décrit
ci-dessus.
•
Sélectionnez l'angle du biseau requis comme décrit
ci-dessus.
•
Assurez le serrage de toutes les vis de réglage/blocage avant
d'effectuer une découpe.
9. Découpe d'un matériau arqué
Avant de découper une pièce, vérifiez pour voir si elle est
arquée. Si elle est arquée, la pièce à usiner doit être placée et
découpée comme montré. (Fig. 13 & Fig. 14)
Ne placez pas la pièce à usiner de manière incorrecte ou ne la
découpez pas sans le support du guide.
