BEDIENING

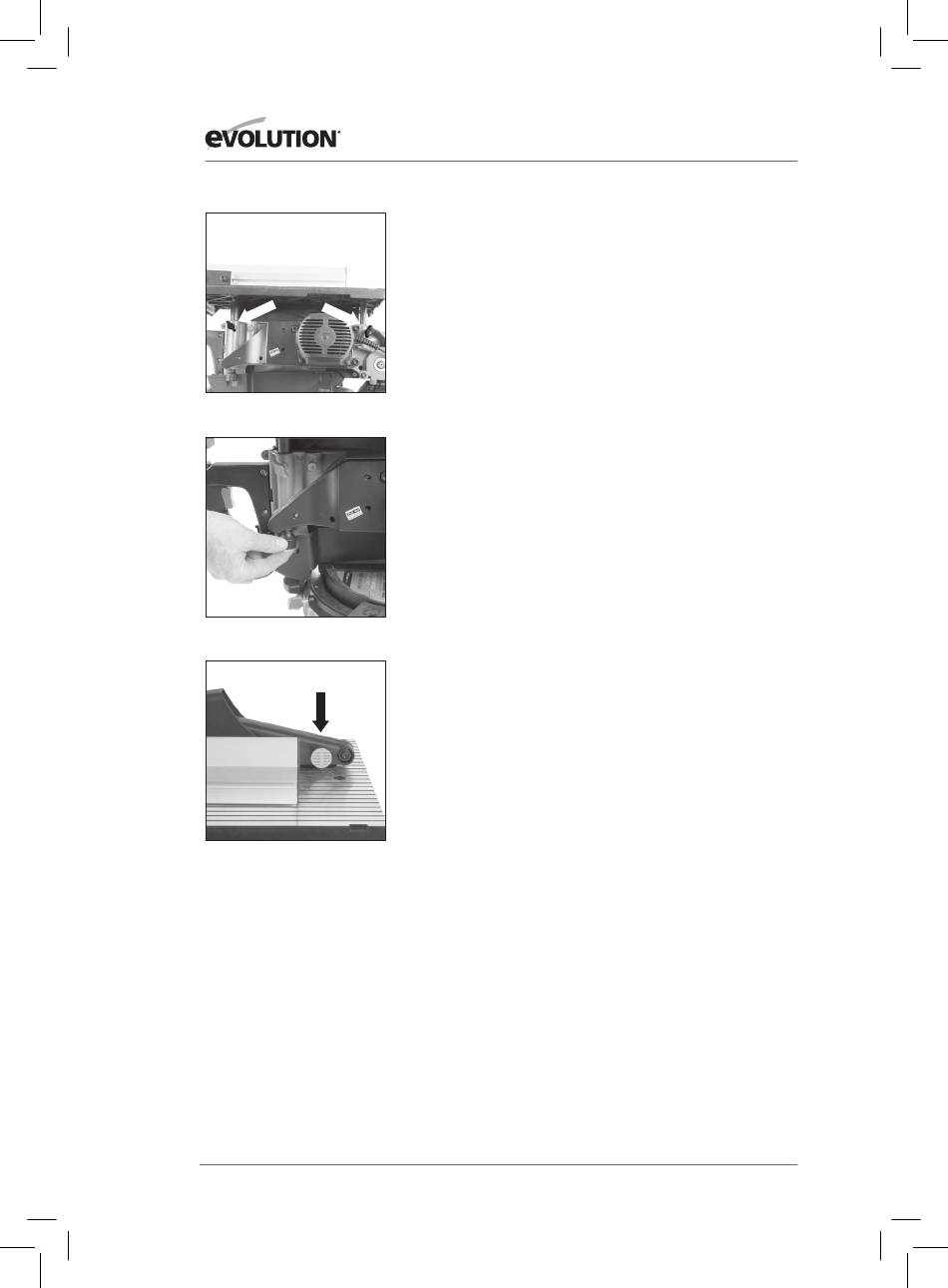

FIG. 17
FIG. 18
FIG. 19
WAARSCHUWING:
De hulpbladbeschermkap moet
zijn gemonteerd wanneer deze machine wordt gebruikt
als tafelzaag. Gebruik deze machine niet wanneer de
hulpbladbeschermkap is beschadigd of ontbreekt.
2. Afstellen van de tafelhoogte
De hoogte van het machinetafelblad boven de machinemotor
kan worden afgesteld. Hierdoor kan uw Evolution tafel/
verstekzaag de verlagings- en verhogingsvoorziening volgen
die te vinden is op veel conventionele tafelzagen.
De zaagdiepte van het blad kan worden afgesteld van 0 mm
tot 50 mm.
WAARSCHUWING:
Stel alleen de hoogte van de tafel af
terwijl de machine is losgekoppeld van de stroomvoorziening.
Afstellen:
•
Draai de twee vleugelmoeren van de tafelpilaar los, één
aan de voorkant en één aan de achterkant onder de
machinetafel. (Fig. 17)
•
Draai de hoogteafstellingsschroef (Fig. 18) naar rechts of
naar links tot het zaagblad met de gewenste hoeveelheid
door de tafel uitsteekt.
•
Draai de twee vleugelmoeren van de tafelpilaar stevig vast.
N.B.: De bovenste bladbeschermkap kan naar achteren worden
gedraaid voor toegang tot het tafelblad zodat een liniaal kan
worden gebruikt voor het meten van de hoogte van het blad
boven de tafel.
Voor toegang –
•
Trek de geveerde fixeerpen aan de achterkant van de
bovenste beschermkap uit (Fig. 19)
•
Draai de beschermkap naar achteren.
WAARSCHUWING:
Breng de beschermkap altijd terug naar
zijn bedrijfsstand terwijl de fixeerpen volledig in zijn opening in
het spouwmes is gestoken nadat de meting is voltooid.
Gebruik de machine nooit zonder dat de bovenste beschermkap
in zijn bedrijfsstand staat. Controleer de werking van de bovenste
beschermkap na elke afstelling.
Breng de tafel na voltooiing van het zagen terug naar zijn
oorspronkelijke (laagste) stand.
