UTILISATION

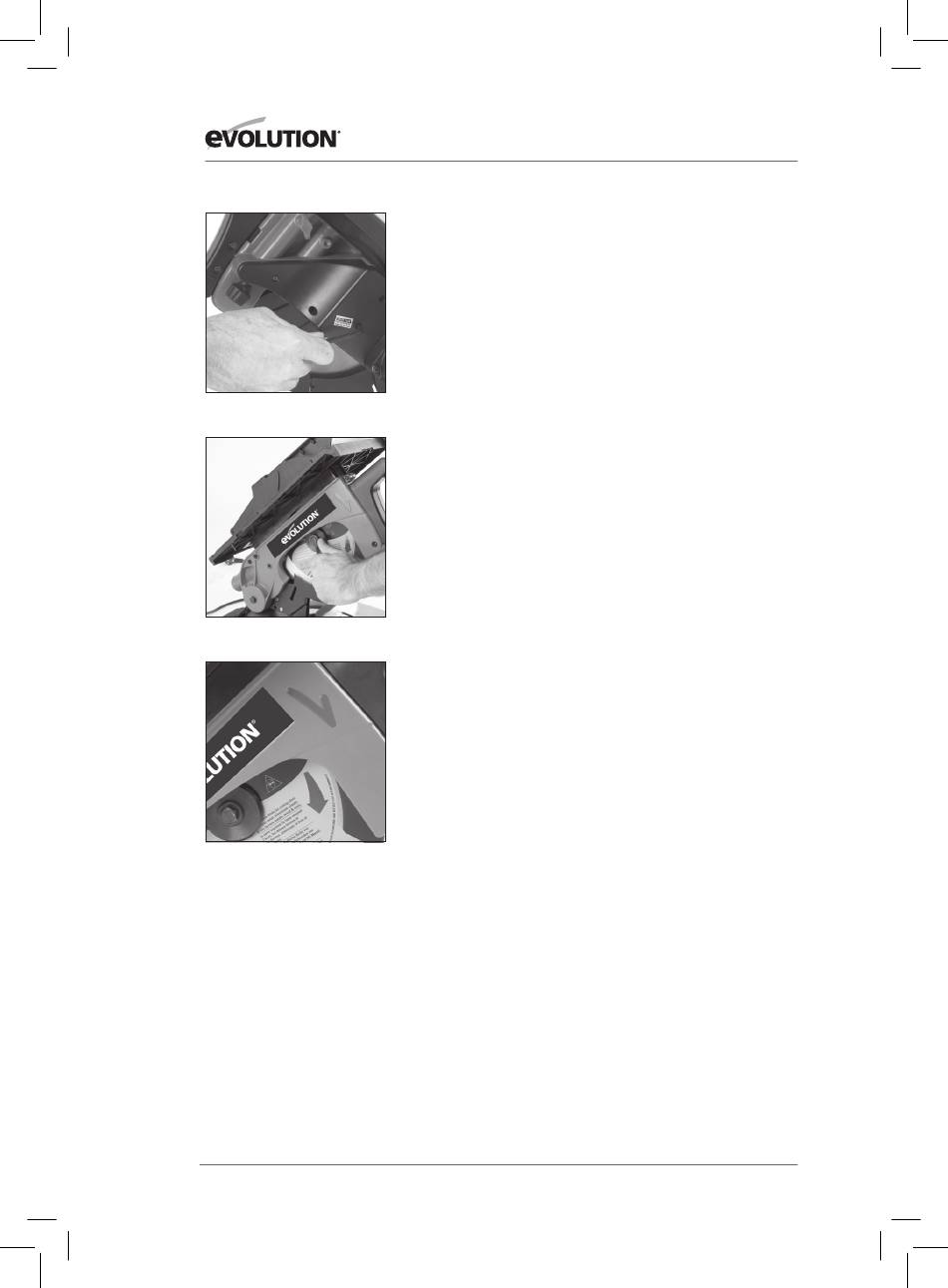

FIG. 4
FIG. 5
FIG. 6
•
Insérez la clé hexagonale fournie dans l'orifice d'accès
de l'arbre étiqueté arrière (Fig. 4) Veillez à ce que la clé
hexagonale s'enclenche complètement dans l'orifice de
l'arbre. Maintenez la clé hexagonale fermement afin que
l'arbre de la machine ne puisse pas tourner.
•
En utilisant la clé Allen de changement de lame fournie,
dévissez la vis de l'arbre de la lame et retirez la bride de lame
extérieur et la lame. (Fig. 4 et 5)
Remarque : La vis de l'arbre possède un filetage à gauche.
Installez la nouvelle lame de 255 mm (10 po) en la guidant à
travers la fente de la table. Veillez à ce que la flèche de rotation
figurant sur la lame corresponde à celle dans le sens des
aiguilles d'une montre du carter supérieur. (Fig. 6)
Remarque : Les dents de la lame devraient toujours pointer
vers le bas à l'avant de la scie. Faites attention et soyez patient,
la lame doit être installée avec précision dans la machine.
Parfois, un jeu supplémentaire pendant l'installation d'une
nouvelle lame pourrait être utile. Si tel est le cas, soulevez
la hauteur de la table de la machine comme décrit dans les
Instructions d'utilisation – Configuration de la scie circulaire à
table – 2 Ajustement de la hauteur de la table.
•
Installez la bride de lame extérieure et la vis de l'arbre.
Veillez à ce que les oreilles de la bride de lame extérieure
s'enclenchent complètement dans les mats d'entraînement
usinés de l'arbre de la machine.
•
Tout en empêchant l'arbre de tourner, serrez la vis de l'arbre
en utilisant une force modérée, sans trop serrer.
•
Replacez le carter inférieur à la position « sécurisée » en
faisant coulisser le dispositif de verrouillage à ressort vers le
bas le long de la fente jusqu'à ce qu'il se bloque à sa position
de fonctionnement.
•
Sinon, abaissez la tête de coupe à sa position la plus basse.
Le carter inférieur devrait retourner automatiquement à sa
position de fonctionnement avec le dispositif de verrouillage
correctement déployé.
•
Réinstallez le couteau fendeur et le carter de lame supérieur.
Vérifiez que le couteau fendeur soit proche, mais ne gêne pas
les dents de la lame de la scie.
•
Un écart de 3 à 5 mm entre le bord du couteau fendeur et les
extrémités des dents de la lame est idéal.
•
Veillez à ce que les deux clés Allen soient retirées et que
l'arbre de la machine tourne librement.
•
Veillez à ce que les carters de lame soient complètement
fonctionnels avant d'utiliser la machine.
Remarque : Des entretoises et des bagues de broche ne
devraient pas être utilisées avec cette machine et/ou lame.
