ISTRUZIONI

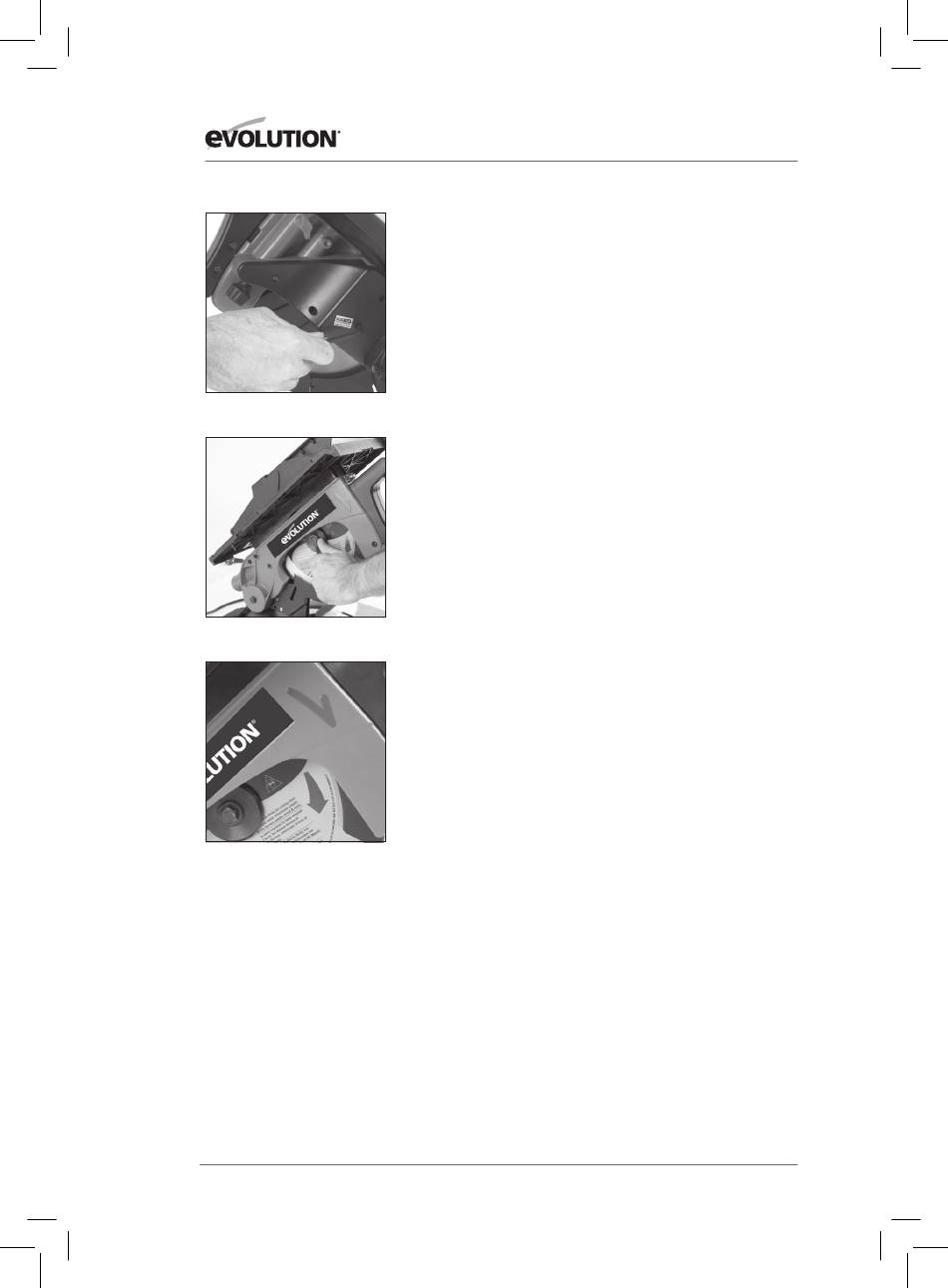

FIG. 4
FIG. 5
FIG. 6
•
Inserire la chiave esagonale in dotazione nella porta di
accesso dell'albero etichettata posteriormente (Fig. 4)
Assicurarsi che la chiave esagonale entri completamente
nel supporto dell'albero. Premere con fermezza la chiave
esagonale in modo che l'albero della macchina non possa
ruotare.
•
Utilizzare la chiave a brugola in dotazione per la sostituzione
della lama, svitare la vite dell'albero e rimuovere la flangia
della lama esterna e la lama. (Fig. 4&5)
Nota: La vite dell'albero ha la filettatura a sinistra.
•
Installare la nuova lama 255 mm (10") guidandola verso il
basso attraverso la scanalatura del tavolo. Assicurarsi che
la freccia di rotazione sulla lama coincida con la freccia di
rotazione in senso orario sul coprilama superiore. (Fig. 6)
Nota: I denti della lama devono sempre puntare verso il basso
nella parte anteriore della sega. Agire con attenzione e pazienza
perché la lama ha una collocazione estremamente precisa
all'interno della macchina. Se si rende necessario uno spazio di
manovra maggiore, sollevare l'altezza del tavolo della macchina
come descritto nelle "istruzioni d'uso – configurazione sega da
tavolo – 2 regolazione altezza banco".
•
Installare la flangia esterna della lama e la vite dell'albero.
Assicurarsi che la flangia esterna della lama sia
completamente inserita negli alloggiamenti di guida
presenti sull'albero della macchina.
•
Per evitare che l'albero ruoti, stringere la vite dell'albero
utilizzando una forza moderata ma non stringere
eccessivamente.
•
Riportare il coprilama inferiore in posizione "sicura" facendo
scivolare il perno a molla in basso lungo la scanalatura finché non
si blocca nella sua posizione di funzionamento.
•
In alternativa abbassare la testa di taglio nella sua
posizione di minima apertura. Il coprilama inferiore ritorna
automaticamente alla sua posizione di funzionamento con il
perno correttamente installato.
•
Installare di nuovo il coltello divisore e il coprilama superiore.
Controllare che il coltello divisore sia vicino, ma non entri
in contatto con i denti delle lame della sega. Uno scarto di
3-5mm tra l'angolo del coltello divisore e le punte della lama
della sega rappresenta la configurazione ideale.
•
Assicurarsi che entrambe le chiavi a brugola siano state
rimosse e che l'albero della macchina ruoti liberamente.
•
Assicurarsi che i coprilama siano completamente funzionanti
prima di utilizzare la macchina.
Nota: I distanziatori e gli anelli del mandrino non devono essere
utilizzati con questa macchina e/o lama.
