ISTRUZIONI

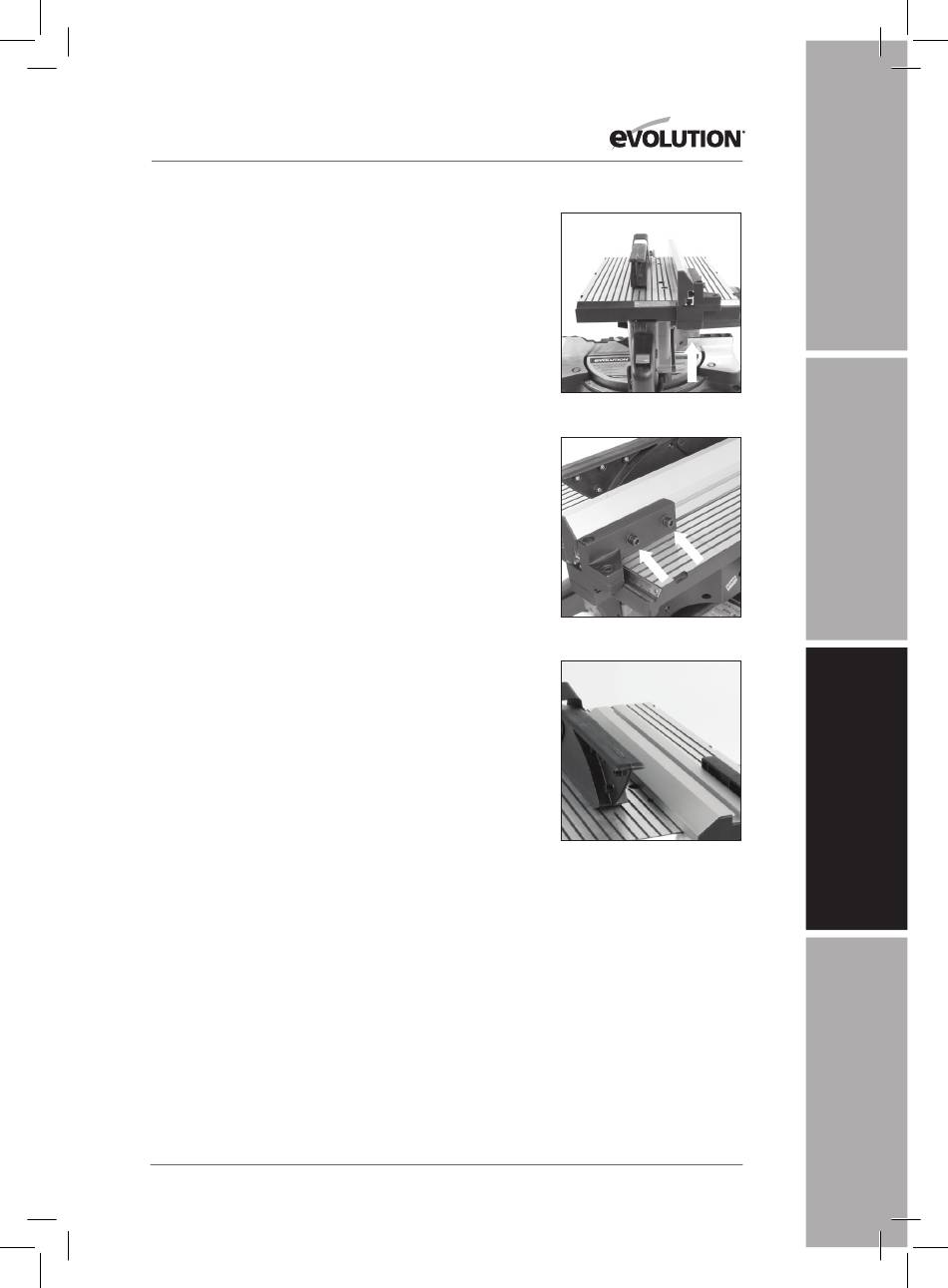

3. La guida parallela
Una guida parallela è posizionata sul lato destro della lama. La
guida parallela può essere bloccata nella posizione desiderata
stringendo un dado a farfalla che si trova sotto il carrello della
guida parallela. (Fig. 20) La rotaia della guida parallela è una
parte integrante del tavolo e contiene una scala di misurazione
per aiutare l'impostazione.
Non posizionare la guida parallela sul lato sinistro della lama.
È possibile la regolazione avanti e indietro della guida parallela.
Allentare le due viti a testa incassata con una chiave a brugola
adatta e far scorrere la sporgenza d'alluminio nella posizione
desiderata. Stringere saldamente le viti. (Fig. 21)
Nota: Solitamente si consiglia di regolare la guida parallela in
modo che la parte posteriore della guida sia allo stesso livello
della parte posteriore della lama nel punto in cui emerge dal
tavolo.
La guida in alluminio può essere collegata al carrello in posizione
"alta"(Hi) e "bassa"(Low). La posizione fornite dalla fabbrica e
"normale" è quella in configurazione "alta".
L'impostazione "bassa" può essere utile durante il taglio di materiale
in fogli estremamente sottili.
Per posizionare la guida parallela sull'impostazione "bassa":
•
Svitare le due viti a croce.
•
Far scorrere la sporgenza in alluminio dal carrello.
•
Attaccare di nuovo la sporgenza in alluminio al carrello in
posizione "bassa".
•
Stringere le due viti a croce con la guida nella posizione
richiesta. (Fig. 22)
FUNZIONI DI BASE DELLA SEGA DA TAVOLO
ATTENZIONE:
Non cercare mai di tagliare a mano libera
con questa macchina. Utilizzare sempre la guida parallela
per ridurre al minimo la possibilità di contraccolpo o di
inceppamento della lama.
Si consiglia di lasciar sporgere la lama attraverso il materiale da
tagliare per circa 3mm. Regolare l'altezza di taglio della lama
regolando l'altezza del tavolo della macchina come descritto
in precedenza. Questa macchina non è adatta per tagliare
scanalature ridotte o interrotte.
Un dispositivo di aspirazione della polvere può essere
collegato alla bocchetta che si trova sul retro della macchina se
necessario.
FIG. 20
FIG. 21
FIG. 22
