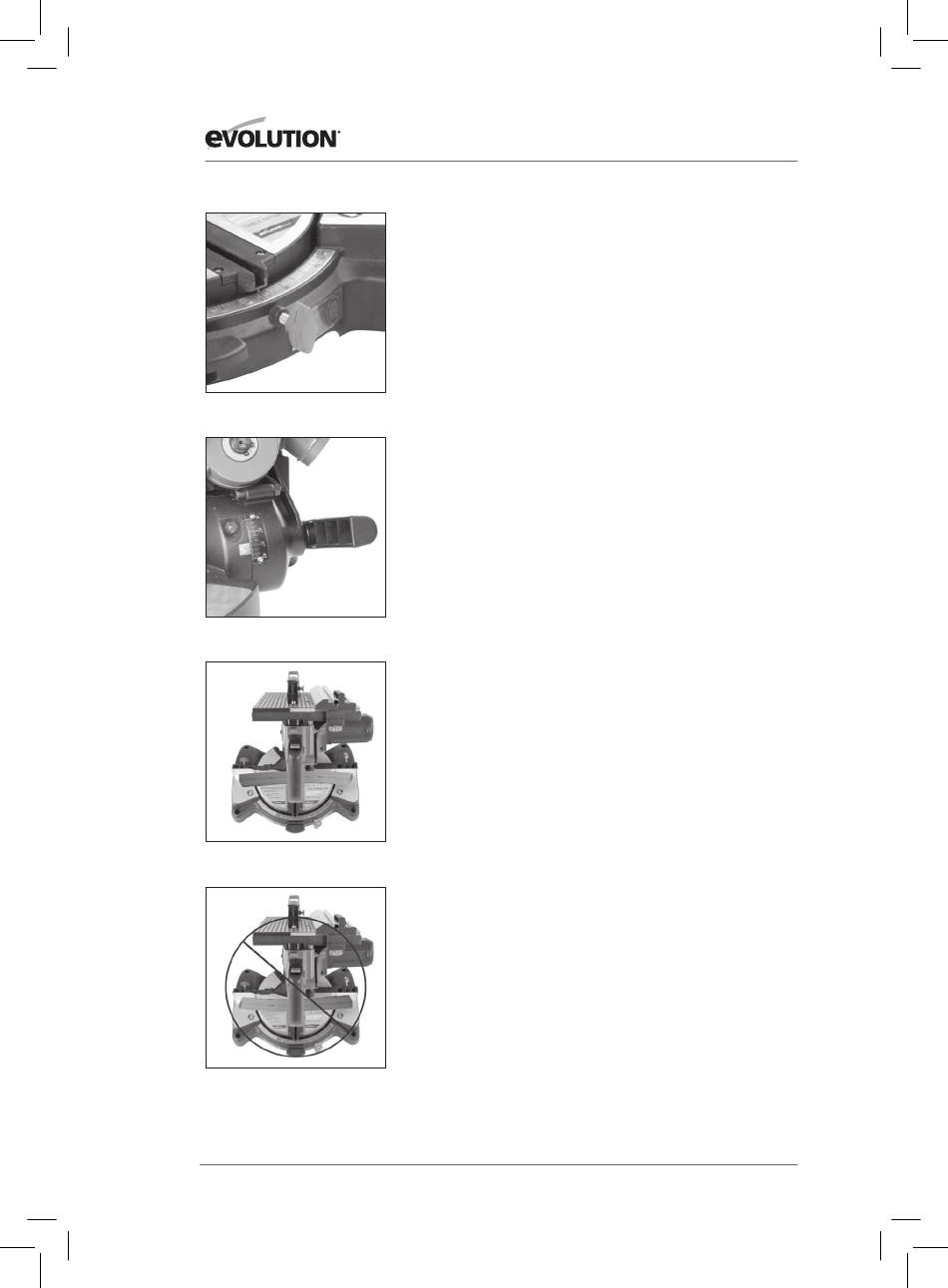

FIG. 11
FIG. 12
FIG. 13
FIG. 14
6. Taglio a quartabuono.
È ottenibile qualsiasi angolazione da 50
destra, e una scala goniometrica si trova nella parte frontale del
banco della macchina.
Sono forniti delle posizioni di arresto preconfigurato a 0
22.5 , 30 e 45 sia a destra che a sinistra.
0 0 0
•
Allentare la vite di blocco dell'angolazione. Si trova sul lato
destro del banco della macchina appena sopra il simbolo
dell'indicazione dei 22.5 .
0
•
Spingere verso il basso la leva di arresto in posizione
preconfigurata e girare il banco all'angolazione desiderata
come indicato sulla scala goniometrica di angolazione
utilizzando il manico di taglio. (Fig. 11) Un piccolo puntatore
si trova sotto il piano tavolo per aiutare a impostare in modo
accurato.
•
Se si utilizza la caratteristica di arresto in posizione
preconfigurata è buona norma bloccare il tavolo utilizzando
la vite di blocco dell'angolazione.
•
Azionare la sega e consentirle di raggiungere la completa
velocità operativa prima di effettuare il taglio.
7. Taglio a bisello
La testa di taglio può essere impostata a qualsiasi angolazione
fino a 45 soltanto sul lato sinistro.
0
La leva di blocco dell'angolo di bisellatura si trova sul retro
della macchina e una guida goniometrica e un puntatore sono
incorporati nella parte frontale della leva di blocco per aiutare
l'impostazione. (Fig. 12)
•
Allentare la leva di blocco del bisello.
•
Inclinare la testa della sega fino all'angolo desiderato.
Utilizzare la guida goniometrica fornita sulla parte frontale
della leva per aiutare l'impostazione.
•
Assicurarsi che la leva di blocco sia stretta in modo sicuro
quando è stato raggiunto l'angolo desiderato.
•
Posizionarsi dalla parte sinistra del manico per effettuare il
taglio.
8. Taglio composto
Un taglio composto è la combinazione di una bisellatura e di un
taglio obliquo.
Quando è necessario un taglio composto, selezionare le posizioni
desiderate del bisello e dell'angolazione come spiegato in
precedenza.
Assicurarsi della tenuta di tutte le viti di regolazione/blocco prima
di effettuare un taglio.
9. Tagliare materiali curvi
Prima di tagliare qualsiasi oggetto di lavoro, verificare
la possibilità che sia curvo. In tal caso esso deve essere
posizionato e tagliato come mostrato. (Fig. 13 & 14)
Non posizionare in modo scorretto il pezzo di lavoro né tagliare
il pezzo di lavoro senza il supporto della guida.
