ENTRETIEN

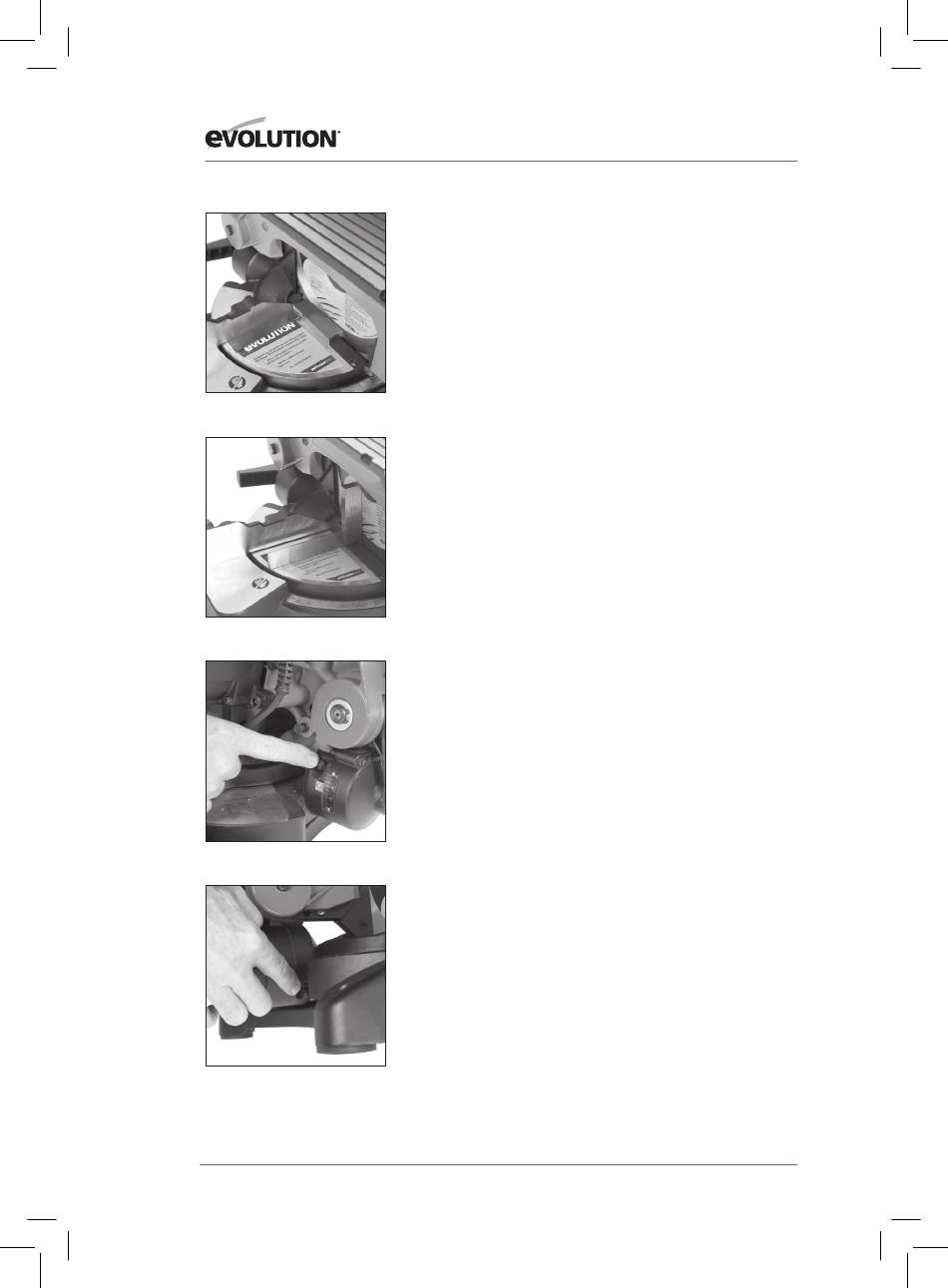

FIG. 24
FIG. 25
FIG. 26
FIG. 27
RÉGLAGE DE PRÉCISION DES ANGLES
AVERTISSEMENT :
Avant de faire des ajustements, ou
d'entretenir la scie, veillez à ce qu'elle soit débranchée de
la prise électrique. Une fois tous les ajustements, réglages
ou travaux d'entretien effectués, veillez à ce que toutes les
clés aient été retirées, et que toutes les vis, boulons et autres
raccords soient bien serrés.
Lorsque la machine a été réglée en usine, il est recommandé
de vérifier le réglage 0° de la table tournante et le réglage
perpendiculaire 90° de la tête d'inclinaison, car ces positions
pourraient avoir changé pendant le transport.
Confirmer le réglage de la table tournante 0° :
•
Réglez la table tournante sur 0° et serrez la poignée de
verrouillage de la table tournante.
•
Utilisez une équerre d'ingénieur (non fournie) pour vérifier
que l'angle entre le guide de refend de la machine et la lame
soit de 90°. (Fig. 24)
•
Si l'angle doit être ajusté, desserrez les quatre vis de fixation
du guide et alignez le guide de refend contre l'équerre
d'ingénieur. Resserrez les vis de fixation.
De même, vérifiez que l'angle de la lame de la scie par rapport à
la face de la table soit de 90°. (Fig. 25)
Ajuster :
•
Desserrez la vis de blocage
•
En utilisant une clé Allen/tournevis adapté, tournez la vis de
réglage 90° dans le sens des aiguilles d'une montre ou dans
le sens contraire des aiguilles d'une montre jusqu'à ce qu'un
alignement correct soit atteint. (Fig. 26)
•
Resserrez la vis de blocage.
Le réglage du biseau 45° peut également être ajusté.
•
Réglez la tête de coupe sur 45° et vérifiez que l'angle entre la
lame et la table de la machine avec une équerre à dessin soit
de 45° (non fournie).
•
Pour ajuster, desserrez la vis de blocage de la vis de réglage
45° et avec une clé Allen/tournevis adéquat, tournez la vis
de réglage dans le sens des aiguilles d'une montre ou dans
le sens contraire des aiguilles d'une montre, jusqu'à ce qu'un
alignement correct soit atteint. (Fig. 27)
•
Resserrez la vis de blocage.
