BEDIENING

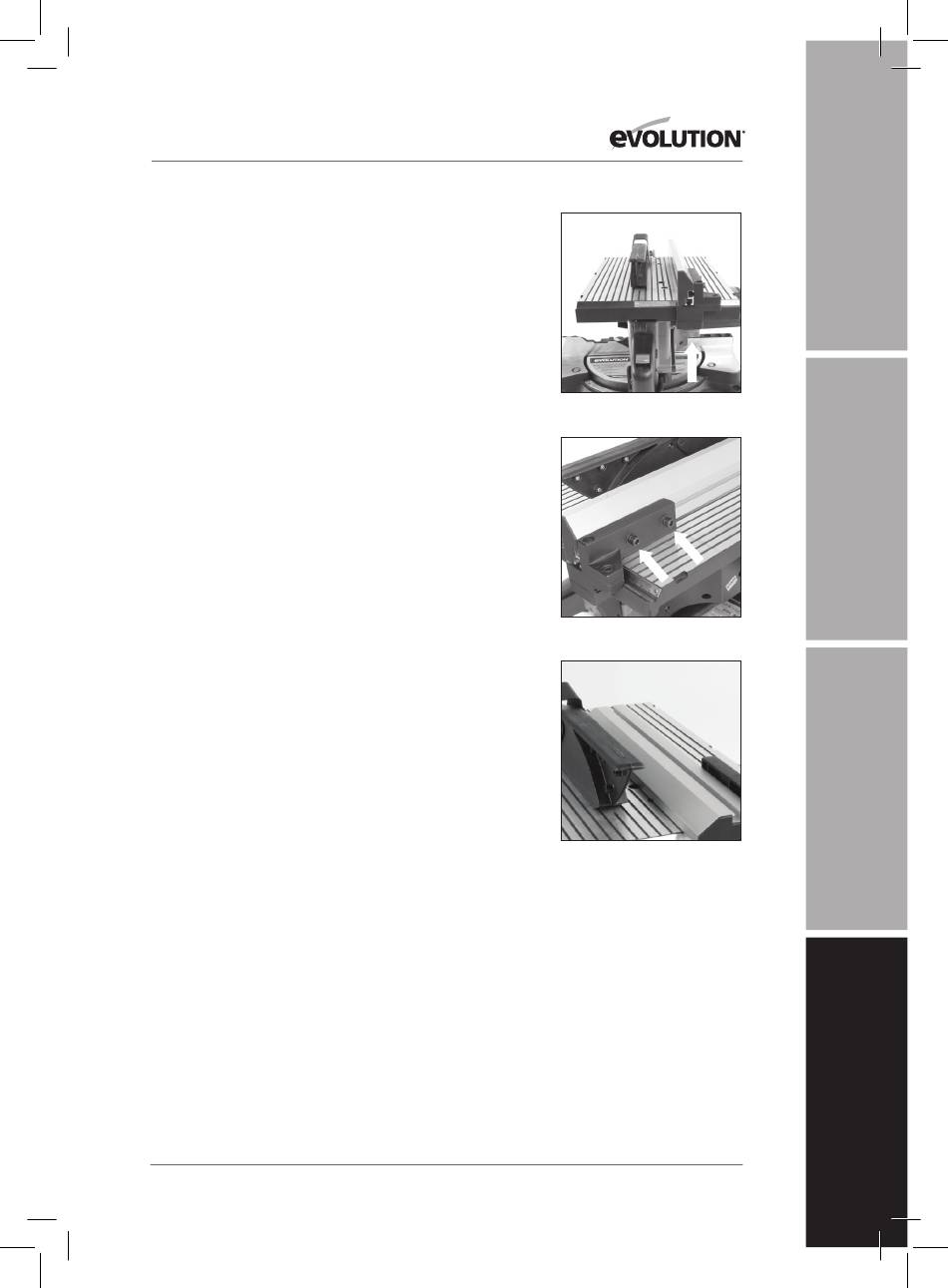

3. De schulpgeleider
Aan de rechterkant van het blad bevindt zich een afstelbare
schulpgeleider. De schulpgeleider kan in de gewenste stand
worden vastgezet door een onder de schulpgeleiderdrager
te vinden vleugelmoer. (Fig. 20) De schulpgeleiderrail is
een integraal onderdeel van de machinetafel en bevat een
meetschaal als hulpmiddel bij de instelling.
Plaats de schulpgeleider niet links van het blad.
Naar voren en achteren afstellen van de schulpgeleider is
mogelijk. Draai de twee inbusschroeven los met een geschikte
inbussleutel en schuif de aluminiumextrusie naar de gewenste
stand. Draai de inbusschroeven stevig vast. (Fig. 21)
N.B.: Wij adviseren de schulpgeleider normaal zodanig af te
stellen dat de achterkant van de geleider op hetzelfde niveau
staat als de achterkant van het blad waar het uit de tafel komt.
De aluminiumgeleider kan worden aangesloten op de
geleiderdrager in een 'Hoge' en een 'Lage' stand. De 'normale' en
door de fabriek geleverde stand is met de geleider ingesteld op
de 'Hoge' instelling.
De 'Lage' instelling kan nuttig zijn bij het zagen van zeer dun
plaatmateriaal.
Voor het terugzetten van de schulpgeleider in de 'Lage'
instelling:
•
Draai de twee inbusschroeven los.
•
Schuif de aluminiumextrusie uit de drager.
•
Bevestig de aluminiumextrusie opnieuw op de drager in de
'Lage' stand.
•
Draai de twee inbusschroeven vast met de geleider in de
gewenste stand. (Fig. 22)
BASISWERKING VAN DE TAFELZAAG
WAARSCHUWING:
Probeer nooit uit de vrije hand te zagen
met deze machine. Gebruik altijd de schulpgeleider om de
mogelijkheid van vastlopen van het blad en terugschieten tot
een minimum te beperken.
Wij adviseren het zaagblad ongeveer 3 mm door het te zagen
materiaal te laten uitsteken. Stel de zaaghoogte van het blad op
de eerder beschreven wijze af door het afstellen van de hoogte
van de machinetafel. Deze machine is niet geschikt voor snijden
van sponningen of gestopte groeven.
Indien nodig kan een stofafzuigvoorziening voor de werkplaats
worden aangesloten op de afzuigopening aan de achterkant
van de machine.
FIG. 20
FIG. 21
FIG. 22
