BEDIENING

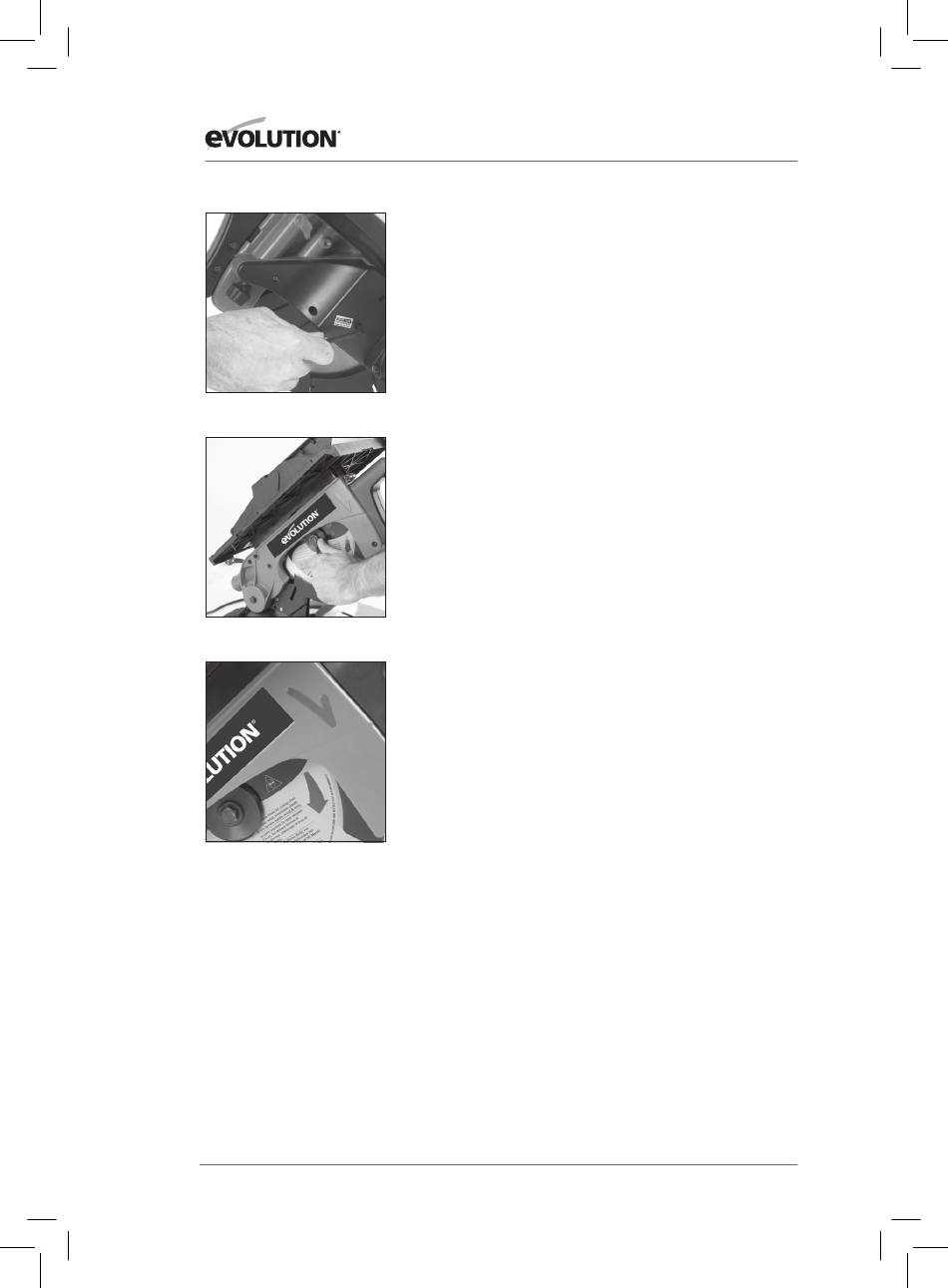

FIG. 4
FIG. 5
FIG. 6
•
Steek de meegeleverde zeskantsleutel in de gelabelde
doorntoegangsopening in de achterkant (Fig. 4). Controleer
of de zeskantsleutel volledig pakt in de doornholte. Houd de
zeskantsleutel stevig vast zodat de machinedoorn niet kan
draaien.
•
Draai met behulp van de meegeleverde
bladvervangingsinbussleutel de bladdoornschroef los, en
verwijder de buitenste bladflens en het blad. (Fig. 4&5)
N.B.: De doornschroef is linksgangig.
•
Installeer het nieuwe blad van 255 mm door het omlaag te
geleiden door de sleuf in de tafel. Controleer of de rotatiepijl
op het blad overeenkomt met de rotatiepijl naar rechts op de
bovenste beschermkap. (Fig. 6)
N.B.: Aan de voorkant van het blad moeten de tanden
altijd omlaag gericht zijn. Wees voorzichtig en geduldig,
het blad past zeer precies in de machine. Wanneer extra
speelruimte nodig is kunt u de tafel van de machine omhoog
brengen zoals aangegeven in Instructies voor de bediening –
Tafelzaagconfiguratie – 2 Afstellen van de tafelhoogte.
•
Installeer de buitenste bladflens en doornschroef.
Controleer of de buitenste bladflenslipjes volledig pakken
in de drijfvlakken die machinaal worden bewerkt op de
opspandoorn van de machine.
•
Terwijl wordt voorkomen dat de opspandoorn draait, de
doornschroef vastdraaien met behulp van matige kracht,
maar draai hem niet te vast.
•
Breng de onderste beschermkap terug naar de 'veilige' stand
door de geveerde werkpen omlaag te schuiven langs de sleuf
tot hij vergrendelt in zijn werkstand.
•
Breng als alternatief de zaagkop omlaag in zijn laagste stand.
De onderste beschermkap dient automatisch terug te keren
in zijn werkstand met de werkpen correct geplaatst.
•
Zet het spouwmes en de bovenste bladbeschermkap terug.
Controleer of het spouwmes zich dicht in de buurt bevindt, maar
de zaagbladtanden niet blokkeert. Een opening van 3-5 mm
tussen de rand van het spouwmes en de tips van de bladtanden
is ideaal.
•
Controleer of beide inbussleutels zijn verwijderd en de
opspandoorn van de machine ongehinderd draait.
•
Controleer, alvorens de machine te bedienen, of de
bladbeschermkappen volledig functioneel zijn.
N.B.: Afstandsstukken en spilringen dienen niet te worden
gebruikt bij deze machine en/of dit blad.
