UTILISATION

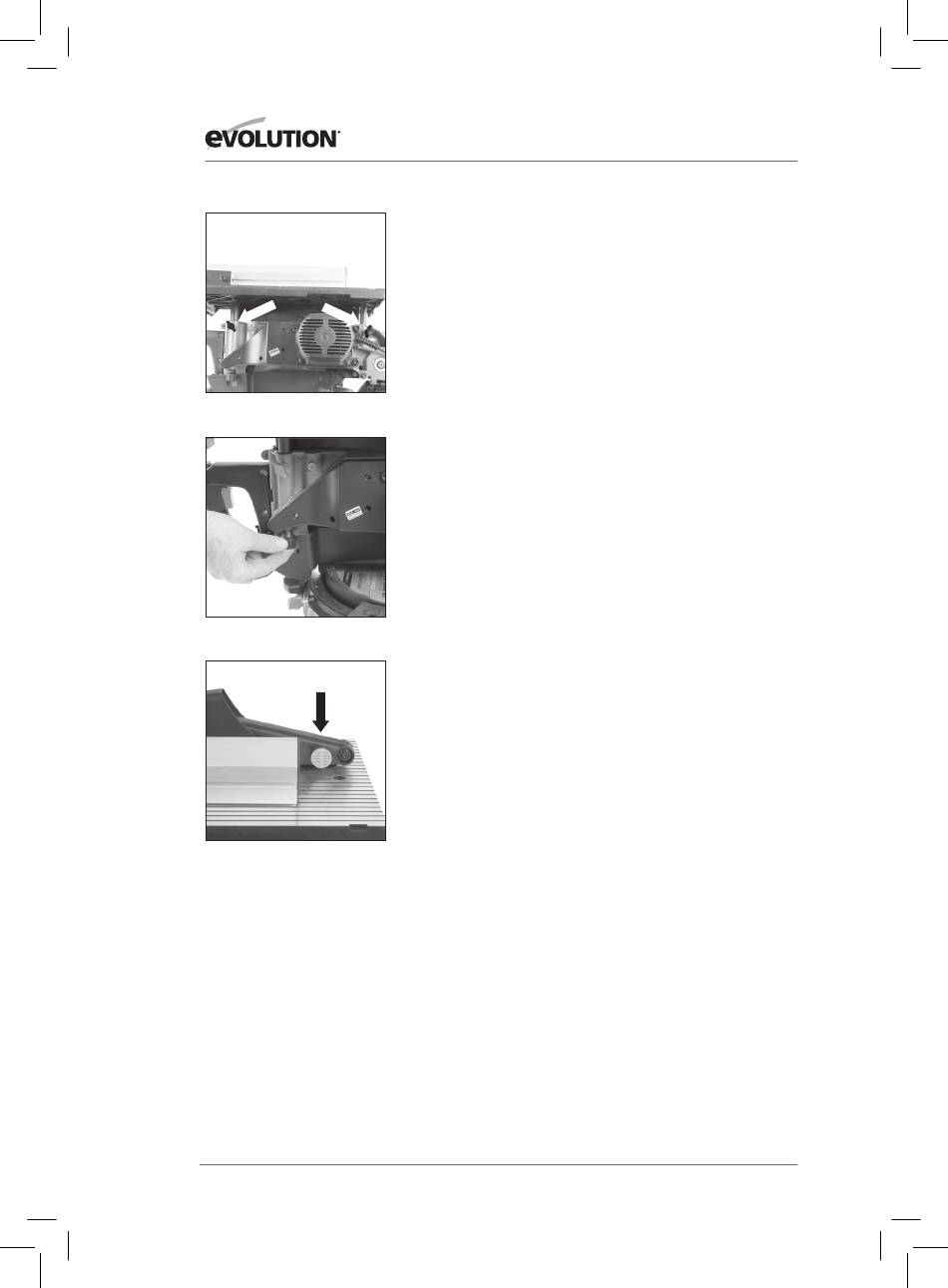

FIG. 17
FIG. 18
FIG. 19
2. Ajustement de la hauteur de la table
La hauteur du haut de la table de la machine au-dessus du
moteur de la machine peut être ajustée. Ceci permet à votre
scie circulaire à table/galets Evolution d'imiter le dispositif de
montée et de chute installé sur la plupart des scies circulaires à
table conventionnelles. La profondeur de découpe de la lame
peut donc être ajustée de 0 à 50 mm.
AVERTISSEMENT :
Ajustez uniquement la hauteur de la
table lorsque la machine est débranchée de la prise électrique.
Pour ajuster :
•
Desserrez les deux écrous à ailettes de la colonne de la table, un
à l'avant, et un à l'arrière sous la table de la machine. (Fig. 17)
•
Tournez la vis de réglage de la hauteur (Fig. 18) dans le
sens des aiguilles d'une montre ou dans le sens contraire
des aiguilles d'une montre jusqu'à ce que la lame de la scie
dépasse de la table de la longueur requise.
•
Serrez bien les deux écrous à ailettes de la colonne de la
table.
Remarque : Le carter de lame supérieur peut être tourné
vers l'arrière pour pouvoir accéder à la partie supérieure de la
table afin qu'une règle de machiniste puisse être utilisée pour
mesurer la hauteur de la lame au-dessus de la table.
Pour y accéder -
•
Extrayez la goupille de position à ressort à l'arrière du carter
supérieur (Fig. 19)
•
Tournez le carter vers l'arrière.
AVERTISSEMENT :
Replacez toujours le carter à
sa position fonctionnelle avec la goupille de position
complètement enclenchée dans le couteau fendeur une fois la
mesure terminée.
N'utilisez jamais la machine si le carter supérieur n'est pas en
position fonctionnelle. Contrôlez le fonctionnement du carter
supérieur après chaque ajustement.
Replacez la table à sa position d'origine (la plus basse) une fois
la découpe terminée.
