BEDIENING

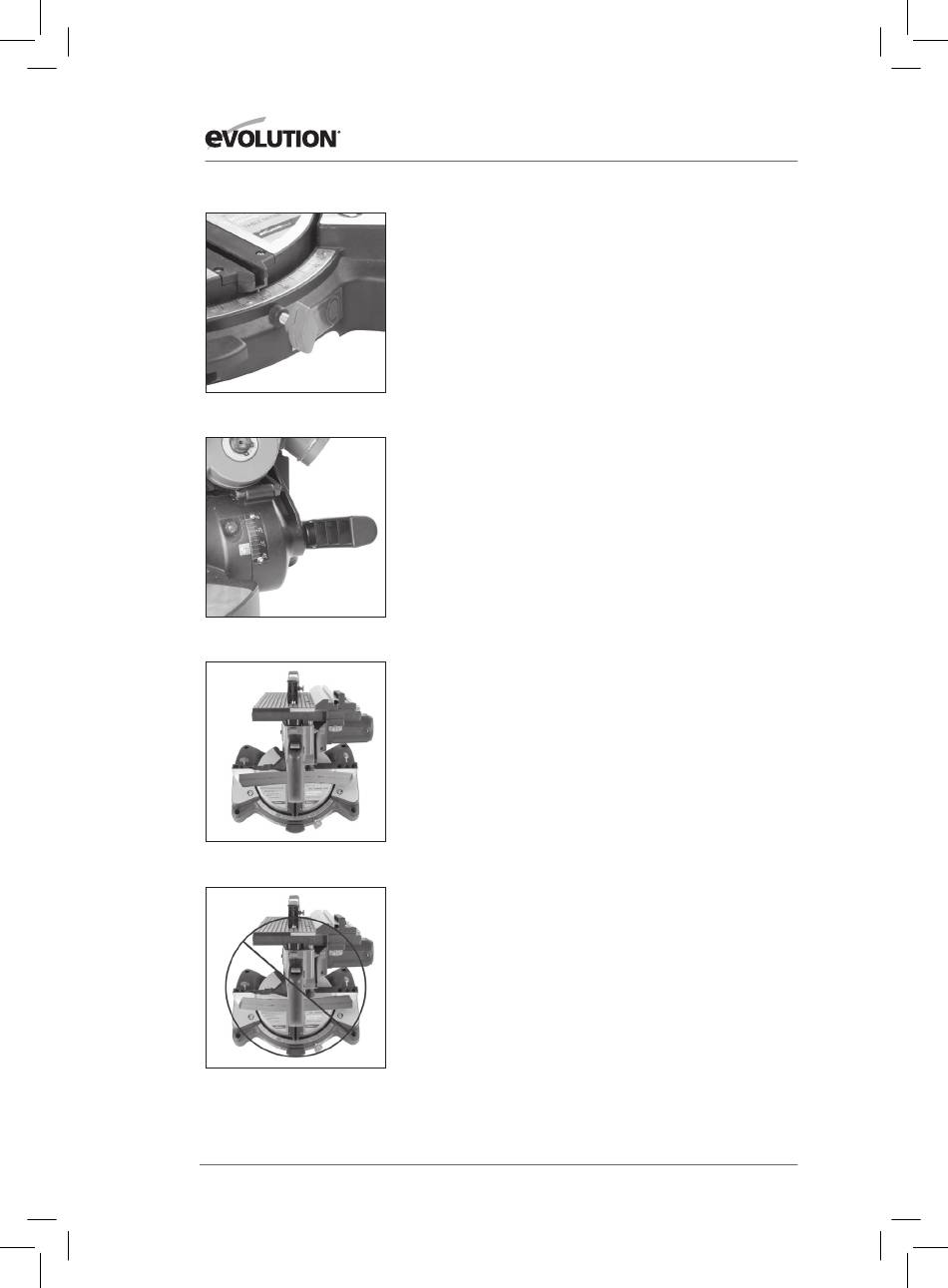

FIG. 11
FIG. 12
FIG. 13
FIG. 14
6. Verstekzagen
Elke hoek vanaf 50 o links tot 50 o
voorkant van de tafel van de machine kunt u een hoekmeterschaal
vinden.
Op 0 en 15 , 22,5 , 30 en 45 aan de linker- en rechterkant kunt u
o o o o o
positieve stops vinden.
•
Draai de verstekhoekborgschroef los. Deze bevindt zich aan
de rechterkant van de tafel van de machine, vlak boven de
indexmarkering op 22,5 .
o
•
Duw de positieve stopborghendel omlaag en draai de
tafel naar de gewenste hoek zoals aangegeven op de
verstekhoekmeterschaal door middel van de zaaghendel. Zet in
de gewenste stand vast door de verstekhoekborgschroef vast
te draaien. (Fig. 11) Onder het tafelinzetstuk bevindt zich een
kleine indexwijzer als hulpmiddel bij een nauwkeurige instelling.
•
Bij gebruik van de positieve stopfaciliteit is het nog steeds een
goede praktijk om de tafel in de stand vast te zetten met behulp
van de verstekborgschroef
•
Start de zaag en laat hem op volle bedrijfssnelheid komen
alvorens de zaagsnede te maken.
7. Zagen van een schuine rand
De zaagkop kan alleen aan de linkerkant in elke hoek worden
ingesteld tot 45 .
o
De borghendel van de schuine hoek kunt u vinden aan de
achterkant van de machine en een hoekmetergeleider en wijzer
zijn opgenomen in de kast aan de voorkant van de borghendel als
hulpmiddel bij het instellen. (Fig. 12)
•
Maak de borghendel voor de afschuinhoek los.
•
Kantel de zaagkop naar de gewenste hoek. Gebruik de
meegeleverde hoekmetergeleider aan de voorkant van de
hendel als hulpmiddel bij het instellen.
•
Controleer of de borghendel na het bereiken van de gewenste
hoek stevig is vastgezet.
•
Ga aan de linkerkant van de hendel staan om de zaagsnede te
maken.
8. Verbindingszaagsnede
Een verbindingszaagsnede is een combinatie van een verstek- en
schuine zaagsnede.
Wanneer u een verbindingszaagsnede nodig hebt, de gewenste
afschuinhoek en verstekposities selecteren zoals eerder werd
uitgelegd.
Controleer of alle stel-/borgschroeven stevig zijn vastgedraaid
alvorens een zaagsnede
te maken.
9. Zagen van gebogen materiaal
Controleer, alvorens een werkstuk te zagen, of het gebogen
is. Wanneer het gebogen is, moet het werkstuk worden
gepositioneerd en op de getoonde manier worden gezaagd.
(Fig. 13&14)
Het werkstuk niet verkeerd plaatsen of zagen zonder de steun van
de geleider.
110
www.evolutionpowertools.com
rechts is mogelijk en op de
