Roland V-Studio VS-840GX Mode D'emploi page 251

5.

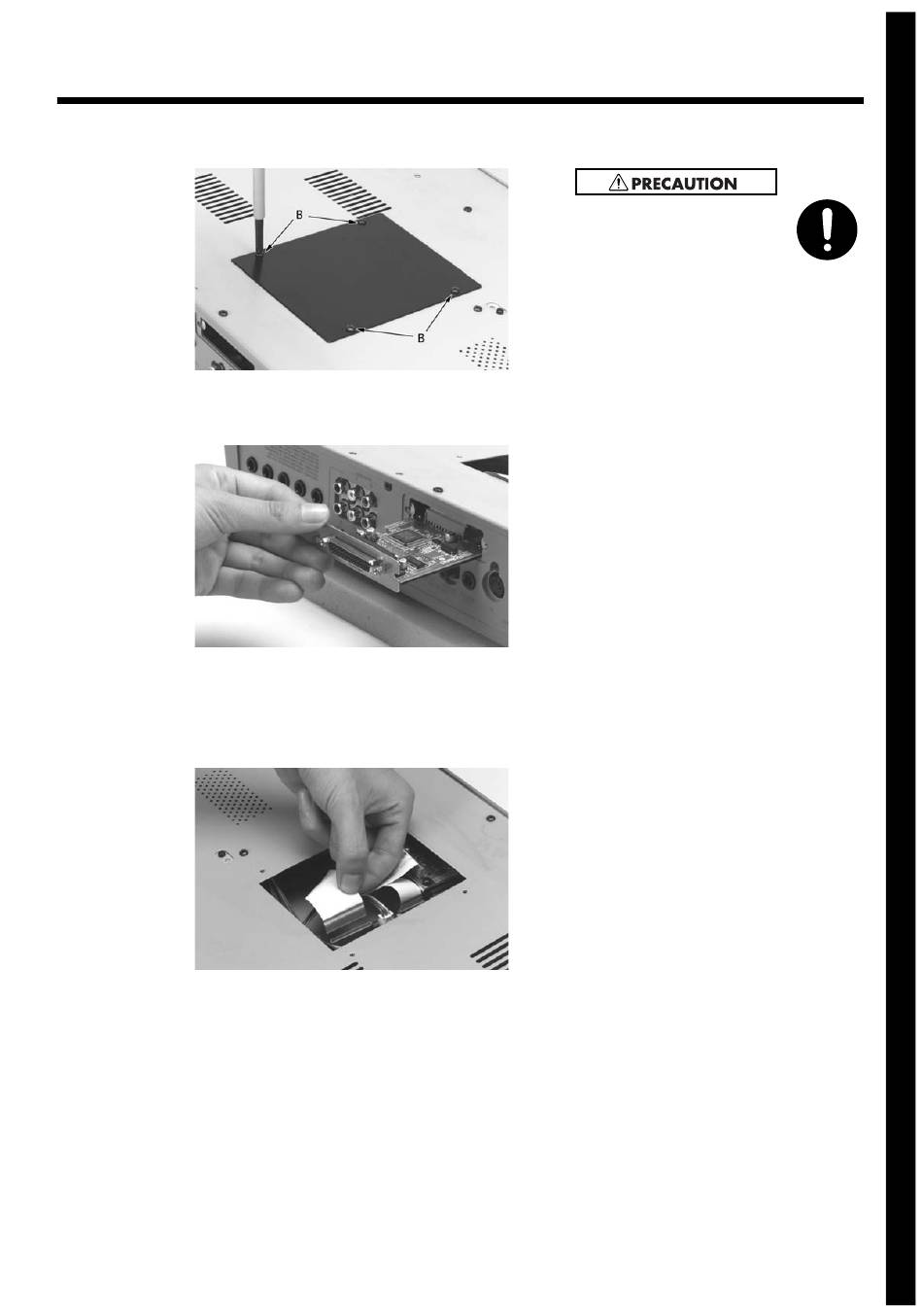

Enlever les 4 vis B et détacher la plaque protectrice du panneau du bas.
6.
Orienter le VS4S-1 de façon à ce que le connecteur soit dirigé vers le haut et l'insérer dans
l'ouverture du panneau arrière. Utiliser les vis A pour fixer la carte sur le panneau arrière.
* Ne forcez jamais excessivement lors de l'installation d'une carte d'extension. Si elle ne s'ajuste pas
correctement au premier essai, enlevez-la et recommencez.
7.
Prendre l'extrémité libre du câble connecté au VS4S-1 et orienter la ligne bleue vers le haut.
Plier le câble comme indiqué sur le schéma et bien l'insérer dans la carte mère.
* Lorsque votre installation de la carte d'extension est terminée, revérifiez-la.
* Ne pas toucher aux circuits imprimes ou aux connecteurs.
8.
Après s'être assuré de la mise en place correcte de l'installation du VS4S-1 et des
connections, remettre la plaque protectrice sur le panneau du bas avec les vis B.
9.
Remettre le VS-840GX à l'endroit.
10.
Vérifier le fonctionnement de l'appareil. Connecter par exemple un lecteur Zip au
connecteur SCSI et suivre les instructions de la p.209 pour vérifier le bon fonctionnement de
l'appareil.
11.
Si l'appareil fonctionne bien, l'installation est terminée. S'il ne fonctionne pas bien,
recommencer l'installation.
Installation du VS4S-1 (carte SCSI optionnelle)
N'enlever que les vis
indiquées sur le schéma.
207
