DESCRIPTION DU PRODUIT
3.2
Caractéristiques du produit
3.2.1
Schéma de l'appareil
18
N O T I C E D ' I N S T R U C T I O N | RFU63x, RFU65x
•
RFU65x-101xx (appareil avec antenne interne)
Le raccordement d'une antenne externe est impossible.
Les types d'appareils se distinguent au niveau des caractéristiques liées aux régions
qui ne peuvent être modifiées :
•
Homologation radio
•
Plage de fréquence porteuse
•
Puissance d'émission maximale de l'antenne interne
RFU63x-131xx
1
2 3
4 5 6
7
238.6
(9.40)
à ß

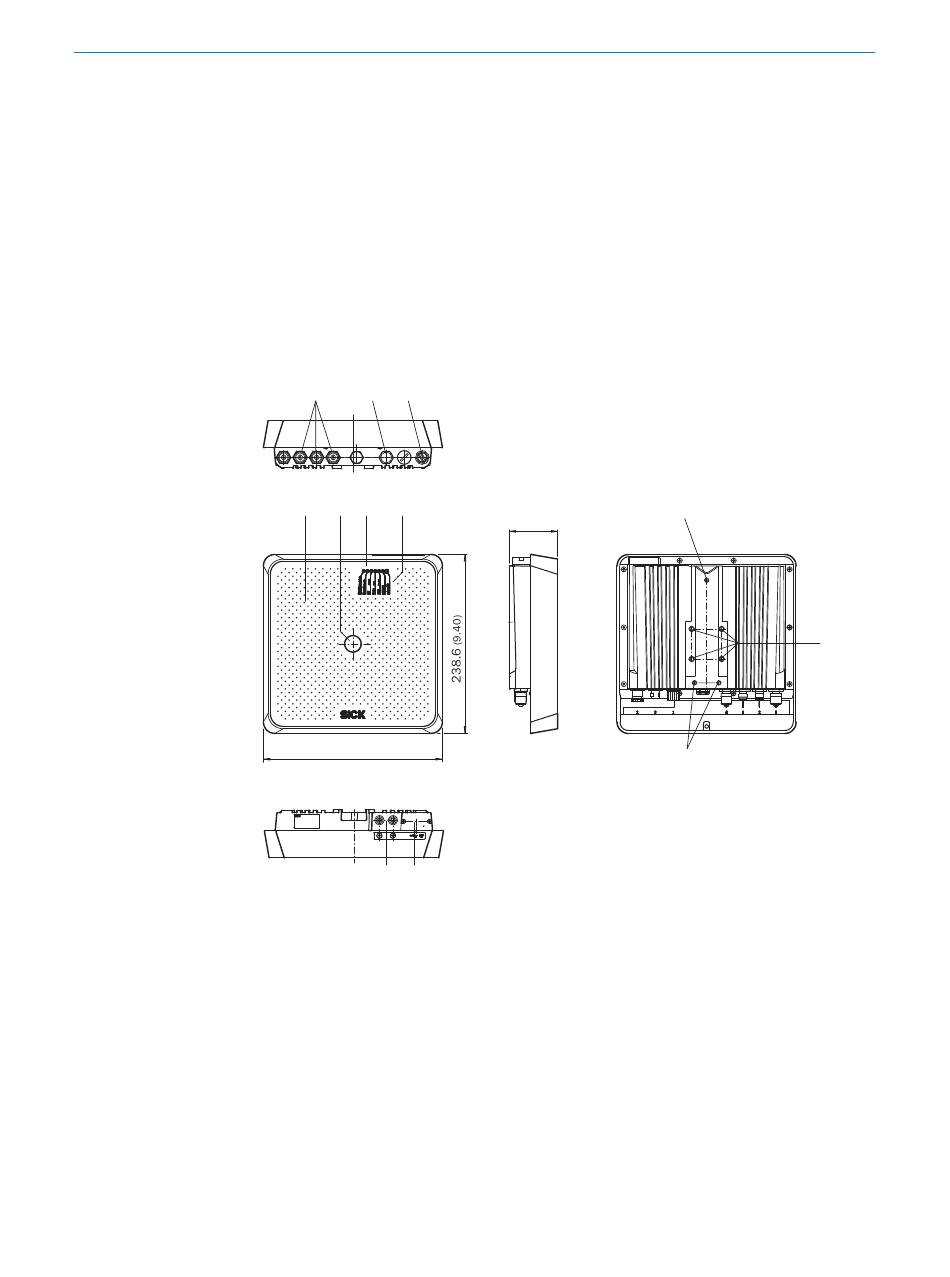

Illustration 3 : RFU630-131xx (avec antenne interne) : structure et dimensions de l'appareil,
toutes les cotes en mm ou en pouces
3 x raccords d'antenne « externe » (connecteur femelle, TNC reverse)
1
Raccordement Power/Serial Data/CAN/I/O (connecteur mâle, M12, 17 pôles, codage A)
2
Raccordement Ethernet (connecteur femelle, M12, 4 pôles, codage D)
3
Capot avec antenne interne
4
1 LED multicolore (informations sur le processus)
5
7 LED multicolores (affichage d'état)
6
Orifice acoustique du beeper, sous film de protection
7
3 filetages à trou borgne M5, 8 mm de profondeur, pour la fixation de l'appareil
8
4 filetages à trou borgne M6, 11 mm de profondeur, alternative de fixation de l'appareil
9
Raccordement « USB », connecteur femelle à 5 pôles, type Micro-B et fente pour carte
ß
mémoire microSD, derrière cache vissable. Interface USB uniquement en tant qu'inter‐
face de maintenance temporaire.
à
2 touches de fonction (Step ▾ et Enter p)
8
64.3
(2.53)
8
9
