DESCRIPTION DU PRODUIT
Affectation des régions voir fiche technique en ligne sur Internet sous :
6)
22
N O T I C E D ' I N S T R U C T I O N | RFU63x, RFU65x
En plus des résultats de lecture, l'appareil peut produire des données de diagnostic
fournissant une indication sur la qualité d'écriture et de lecture. Pour obtenir des résul‐
tats de lecture optimaux, ces données peuvent être exploitées lors de la configuration
du système.
RFU63x
RFU63x-131xx (avec antenne interne)
Le diagramme de rayonnement de l'antenne interne de l'appareil représenté a été
enregistré dans un environnement reproductible (chambre anéchoïque en tant
qu'espace sans réflexions) à titre d'exemple. Il n'a donc qu'une valeur indicative pour
l'application donnée. Le diagramme montre comment le champ UHF se répand dans
une espace sans réflexions, mais ne fournit aucune affirmation sur la portée possible
dans un environnement réel sur place.
–15°
–30°
–45°
–60°
–12
–15
–18
–21
–75°
–24
–27
–30
–33
–90°
–105°
–120°
–135°
–150°
–165°
1
2

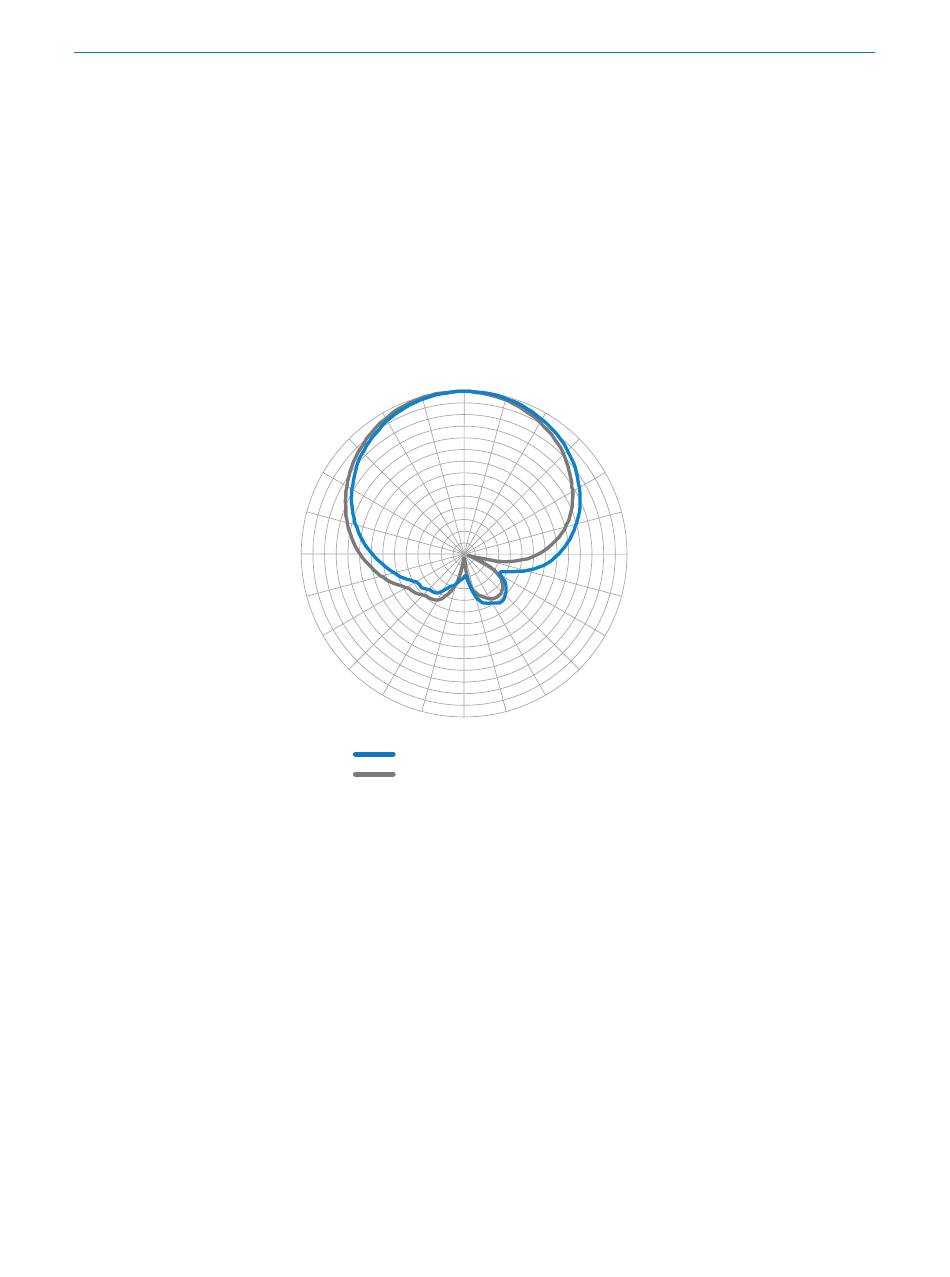

Illustration 8 : Diagramme d'orientation de l'antenne interne du RFU630-13xxx (standard) : gain
de l'antenne mesuré en dBic à 866,5 MHz, RHCP (polarisé circulairement rotation vers la droite)
Niveau azimuth (horizontal)
1
Niveau d'évaluation (vertical)
2
RFU63x-041xx (sans antenne interne
Antenne externe RFA630-x00
Le diagramme de rayonnement de l'antenne UHF externe RFA630-x00
gistré dans un environnement reproductible (chambre anéchoïque en tant qu'espace
sans réflexions) à titre d'exemple. Il n'a donc qu'une valeur indicative pour l'application
donnée. Le diagramme montre comment le champ UHF se répand dans une espace
sans réflexions, mais ne fournit aucune affirmation sur la portée possible dans un envi‐
ronnement réel sur place.
0°
15°
9
6
30°
3
0
45°
–3
–6
–9
60°
120°
135°
150°
165°
180°
www.sick.com/RFU63x
75°
90°
105°
a été enre‐
6)
