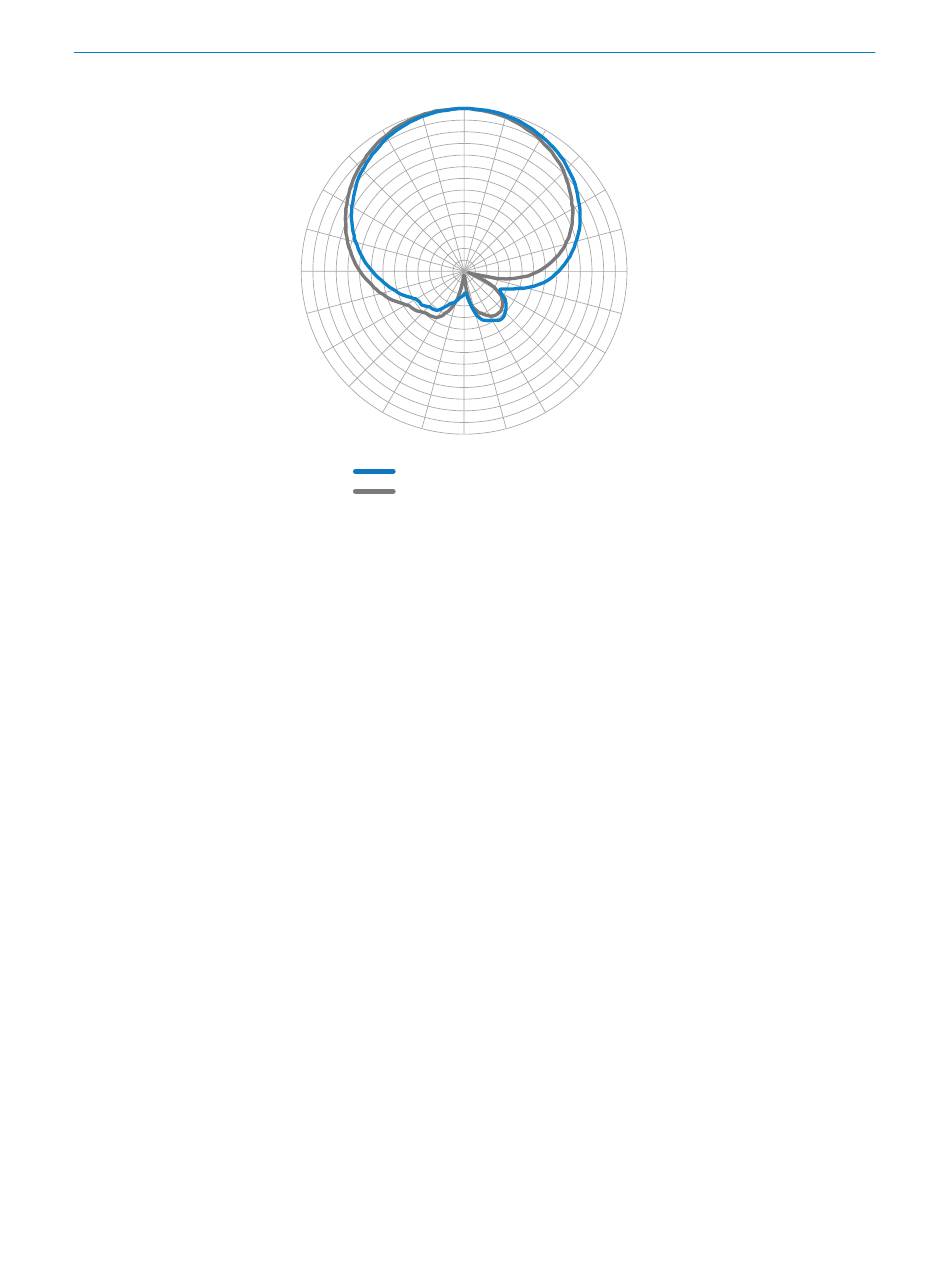

Illustration 9 : Diagramme d'orientation de l'antenne UHF externe du RFA630-x00 (stan‐
dard) : gain de l'antenne mesuré en dBic à 866,5 MHz, RHCP (polarisé circulairement rotation
vers la droite)
Niveau azimuth (horizontal)
1
Niveau d'élévation (vertical)
2
RFU65x
Le diagramme de rayonnement de l'antenne interne de l'appareil représenté a été
enregistré dans un environnement reproductible (chambre anéchoïque en tant
qu'espace sans réflexions) à titre d'exemple. Il n'a donc qu'une valeur indicative pour
l'application donnée. Le diagramme montre comment le champ UHF se répand dans
une espace sans réflexions, mais ne fournit aucune affirmation sur la portée possible
dans un environnement réel sur place.
DESCRIPTION DU PRODUIT
