5
MONTAGE
5.2.4
Dispositif de montage
36
N O T I C E D ' I N S T R U C T I O N | RFU63x, RFU65x
IMPORTANT
Endommagement potentiel de l'appareil !
•
Filetage à trou borgne M5 : Serrer les vis 8 mm au maximum !
•
Filetage à trou borgne M6 : Serrer les vis 11 mm au maximum !
Outillage et mètre ruban
■
Fixations SICK en option
L'appareil est fixé à l'aide d'au moins trois filetages à trou borgne, en fonction de leur
diamètre. Pour cela, des filetages à trou borgnes dans 2 tailles différentes sont dispo‐
nibles en différentes quantités. Les filetages à trou borgne se trouvent au dos de
l'appareil,
voir « Schéma de l'appareil », page
L'appareil se monte avec les fixations SICK en option, une combinaison de fixations
SICK ou des éléments SICK ou avec les fixations du client.
•
www.sick.com/RFU62x
SICK propose des fixations prêtes à l'emploi qui conviennent parfaitement au montage
de l'appareil dans les différentes applications.
Disponible sur Internet à l'adresse :
•
www.sick.com/RFU63x
•
www.sick.com/RFU65x
Exemple 1 : la fixation Pivot prend en charge p. ex. l'alignement de l'appareil dans deux
axes.

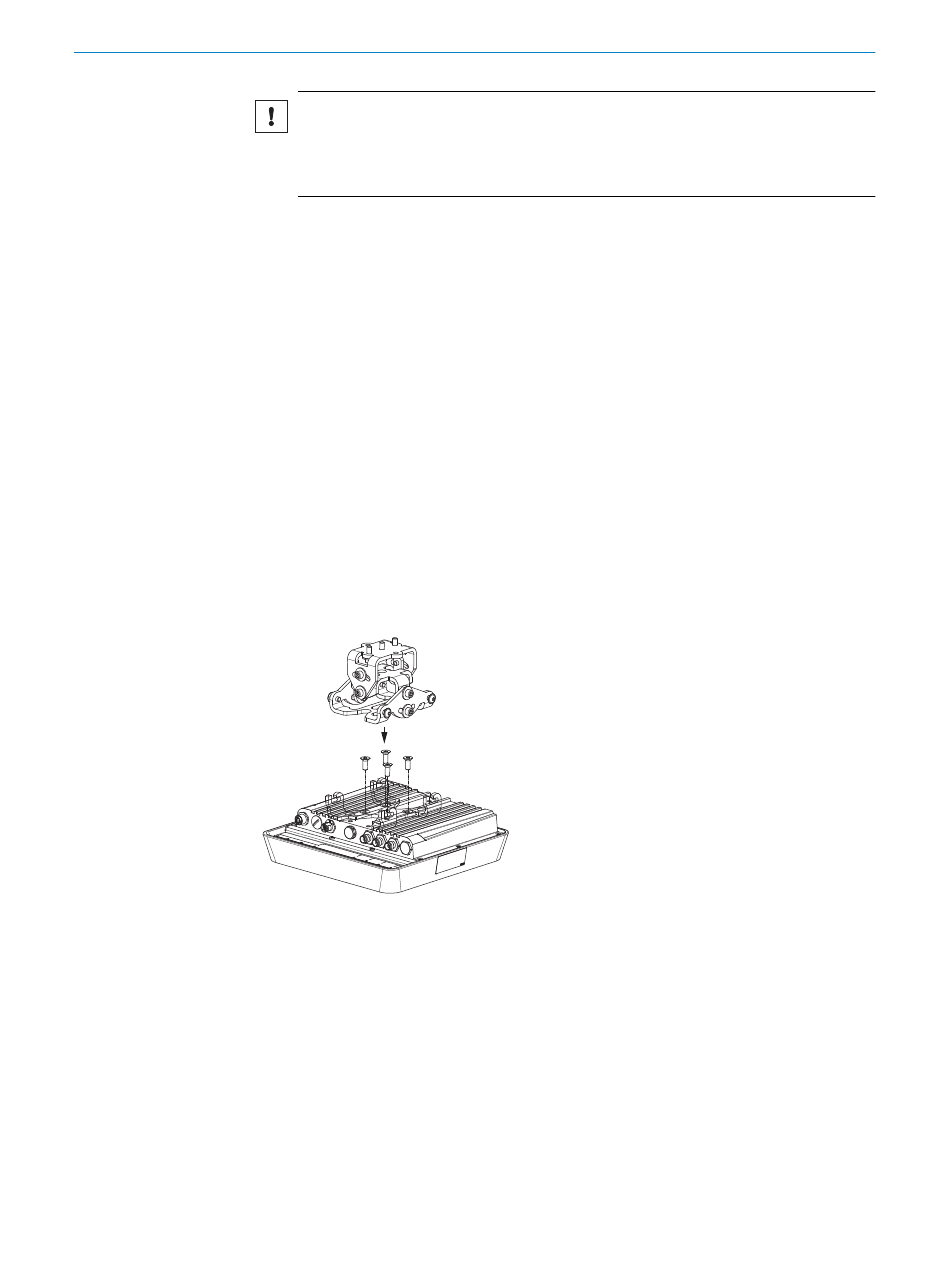

Illustration 12 : Fixation Pivot, montrée ici à titre d'exemple sur le RFU63x-131xx
Exemple 2 : combinaison de plaque d'adaptation Vesa, de tubulures et de raccords à
compression prend en charge l'alignement de l'appareil dans trois axes.
18.
8023784/ZTL9/2018-10-04 | SICK
Sujet à modification sans préavis
