6
INSTALLATION ÉLECTRIQUE
6.8.2
Tension d'alimentation
66
N O T I C E D ' I N S T R U C T I O N | RFU63x, RFU65x
Le boîtier de l'appareil RFID est mis à la terre fonctionnelle. Dans le module de raccor‐
dement supplémentaire CDB ou CDM, un fusible sert de protection contre la surcharge
lors d'un courant trop élevé lorsque la tension d'alimentation est correctement
appliquée. Une autre diode de blocage sert également de protection contre l'inversion
de polarité.
Lors d'une inversion de polarité de la tension d'alimentation appliquée, les diodes de
blocage bloquent la tension négative sur le pôle positif de l'appareil RFID.
IMPORTANT
Une tension d'alimentation appliquée suite à l'inversion de polarité ne cause aucun
dégât tant que l'appareil remplit les deux conditions suivantes :
•
Le pôle négatif de la tension d'alimentation appliquée n'est pas mis à la terre
fonctionnelle en tant que masse de référence commune
•
L'appareil n'est pas relié de façon conductrice avec d'autres périphériques de la
même masse de référence. Ni par son boîtier métallique, ni par d'autres câbles
(signaux se réfèrent à GND, blindage).
Situation 2
3
CDB/CDM
+
2
1
F
+
+
V
S
−
+
−
−
4
2
+
−
RFU6xx/RFH6xx

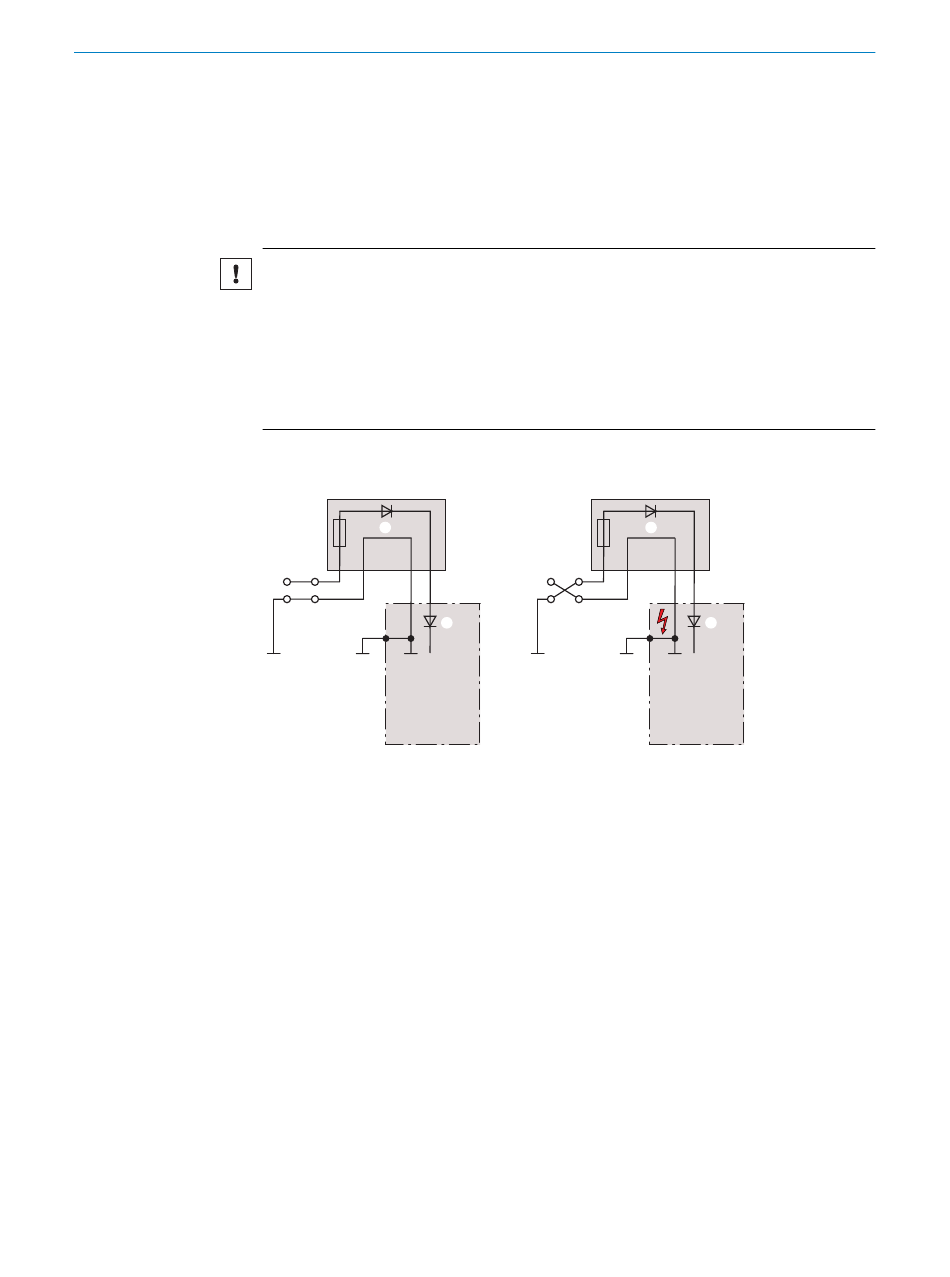

Illustration 35 : Inversion de polarité de la tension d'alimentation lors d'un système GND com‐
mun : risque de détérioration de l'appareil RFID !
Fusible dans module de raccordement 2 A (CDB650-204, CDM420-0006)
1
Diode de blocage
2
Module de raccordement
3
Batterie
4
Le boîtier de l'appareil RFID est relié de façon conductible avec une masse de
référence (GND système) (voir illustration), sur laquelle se trouve également le pôle
négatif de la tension d'alimentation appliquée. Lieu de montage type : véhicule avec
châssis comme masse de référence commune.
Lors d'une tension d'alimentation avec inversion de polarité, des flux de court-circuits
peuvent se produire entre les pôles positifs et négatifs inversés !
Le fusible dans le module de raccordement ne se trouve pas dans le circuit électrique
actif.
L'alimentation électrique resp. le bloc réseau doivent répondre aux exigences selon
SELV selon la norme EN 60950-1 actuelle. (SELV = Safety Extra Low Voltage = très
basse tension - TBT).
3
CDB/CDM
−
2
1
F
+
−
V
S
+
−
−
+
a
4
2
−
−
+
−
RFU6xx/RFH6xx
8023784/ZTL9/2018-10-04 | SICK
Sujet à modification sans préavis
