6
INSTALLATION ÉLECTRIQUE
6.1.2
Conditions requises pour le fonctionnement sûr de l'appareil
44
N O T I C E D ' I N S T R U C T I O N | RFU63x, RFU65x
AVERTISSEMENT
Risque de blessure ou de dommages par le courant électrique !
La mise à la terre incorrecte de l'appareil peut entraîner les dangers et dysfonctionne‐
ments suivants en cas de courants de compensation de potentiel entre l'appareil et les
autres appareils mis à la terre dans l'installation :
Les boîtiers métalliques sont soumis à une tension dangereuse.
Les appareils fonctionnent anormalement ou sont endommagés.
Les blindages de câble sont endommagés par la surchauffe et mettent le feu aux
câbles.
Mesures à prendre
Confier les interventions sur l'installation électrique uniquement à un électricien
professionnel.
En cas de détérioration de l'isolation des câbles, couper immédiatement l'alimen‐
tation électrique et initier une réparation.
Assurer un potentiel de terre identique à tous les points de mise à la terre.
Dans les lieux où un système de mise à la terre sûr n'est pas réalisable, prendre
des mesures appropriées (p. ex. mise en place d'une compensation de potentiel
basse impédance et résistant à des courants élevés).
L'appareil se raccorde aux appareils périphériques (alimentation électrique, au besoin
détecteur(s) trigger(s) local(ux), commande de l'installation) à l'aide de câbles blindés.
Le blindage de câble, p. ex. du câble de données, repose sur le boîtier métallique de
l'appareil. L'appareil peut, p. ex., être mis à la terre à l'aide du blindage de câble ou de
l'un des filetages à trou borgne de l'appareil.
On considère que tous les appareils de l'installation ont le même potentiel de terre si
les appareils périphériques possèdent un boîtier métallique et si les blindages de câble
reposent aussi sur leur boîtier.
C'est le cas en respectant les conditions suivantes :
Montage des appareils sur des surfaces métalliques conductrices
Mise à la terre correcte des appareils et des surfaces métalliques de l'installation
Si nécessaire : compensation de potentiel conductrice de faible impédance entre
des zones de potentiels de terre variables.
1
System
Controller
I
U
7
6

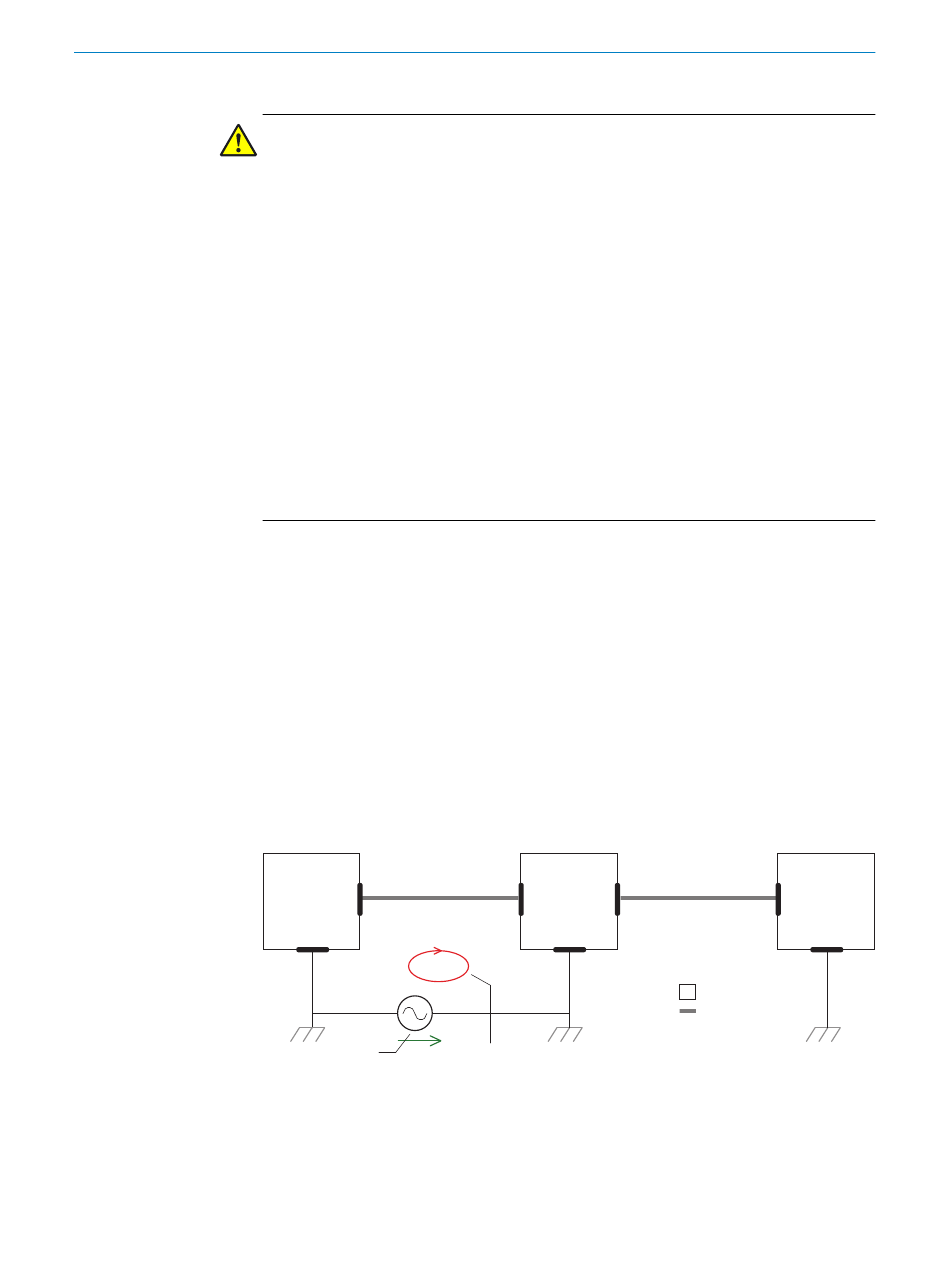

Illustration 17 : Exemple : formation de courants de compensation de potentiel dans l'ensemble
d'appareils
Commande de l'installation
1
Appareil
2
Alimentation électrique
3
Point de mise à la terre 2
4
2
SICK
Device
5
4
3
Power Supply
8
=
9
=
8023784/ZTL9/2018-10-04 | SICK
Sujet à modification sans préavis
