INSTALLATION ÉLECTRIQUE
46
N O T I C E D ' I N S T R U C T I O N | RFU63x, RFU65x
L'utilisation de séparateurs de signaux électro-optiques entre les ilots défait la boucle
de terre. Dans les îlots, une compensation de potentiel conductrice évite les courants
de compensation sur les blindages de câble.
Mesures à prendre dans les petites installations de système
Le montage isolé de l'appareil et des périphériques est une solution suffisante dans les
installations de plus petite taille soumises à de faibles différences de potentiel.
1
System
Controller
8
U
7
ß
9
=
=

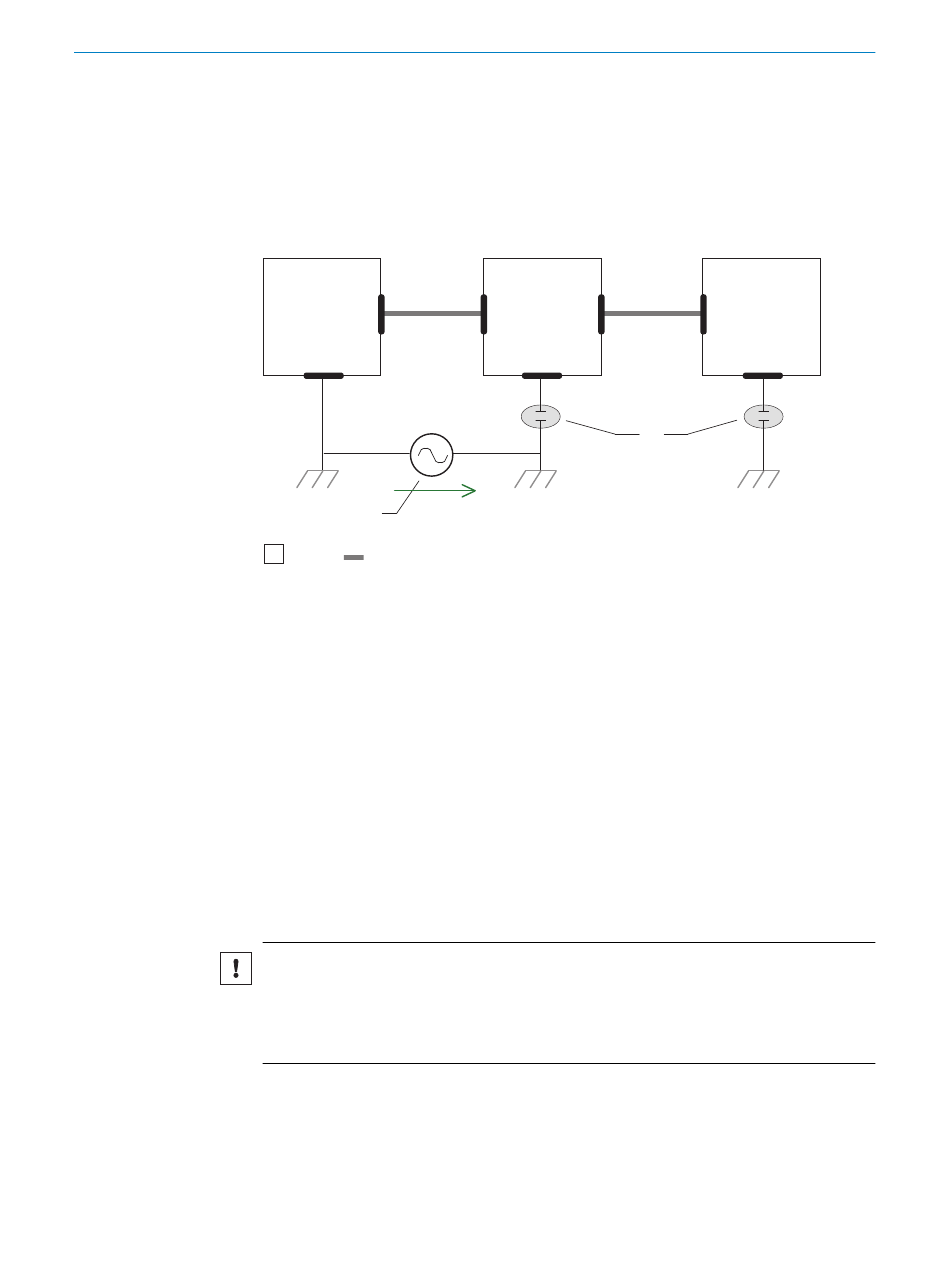

Illustration 19 : Exemple : prévention des courants de compensation de potentiel dans
l'ensemble d'appareils par le montage isolé de l'appareil
Commande de l'installation
1
Appareil
2
Alimentation électrique
3
Point de mise à la terre 3
4
Montage isolé
5
Point de mise à la terre 2
6
Différence de potentiel de terre
7
Point de mise à la terre 1
8
Boîtier métallique
9
Câble électrique blindé
ß
Les boucles de terre sont évitées efficacement, même en cas de fortes différences de
potentiel de terre. Plus aucun courant de compensation ne traverse les blindages de
câble et les boîtiers métalliques.
IMPORTANT
L'alimentation électrique de l'appareil et les périphériques raccordés doivent également
fournir l'isolation nécessaire.
Il est possible qu'un potentiel apparaisse entre les boîtiers métalliques isolés et le
potentiel de terre local.
2
SICK
Device
5
6
3
Power Supply
4
8023784/ZTL9/2018-10-04 | SICK
Sujet à modification sans préavis
