8

FONCTIONNEMENT

8 Fonctionnement

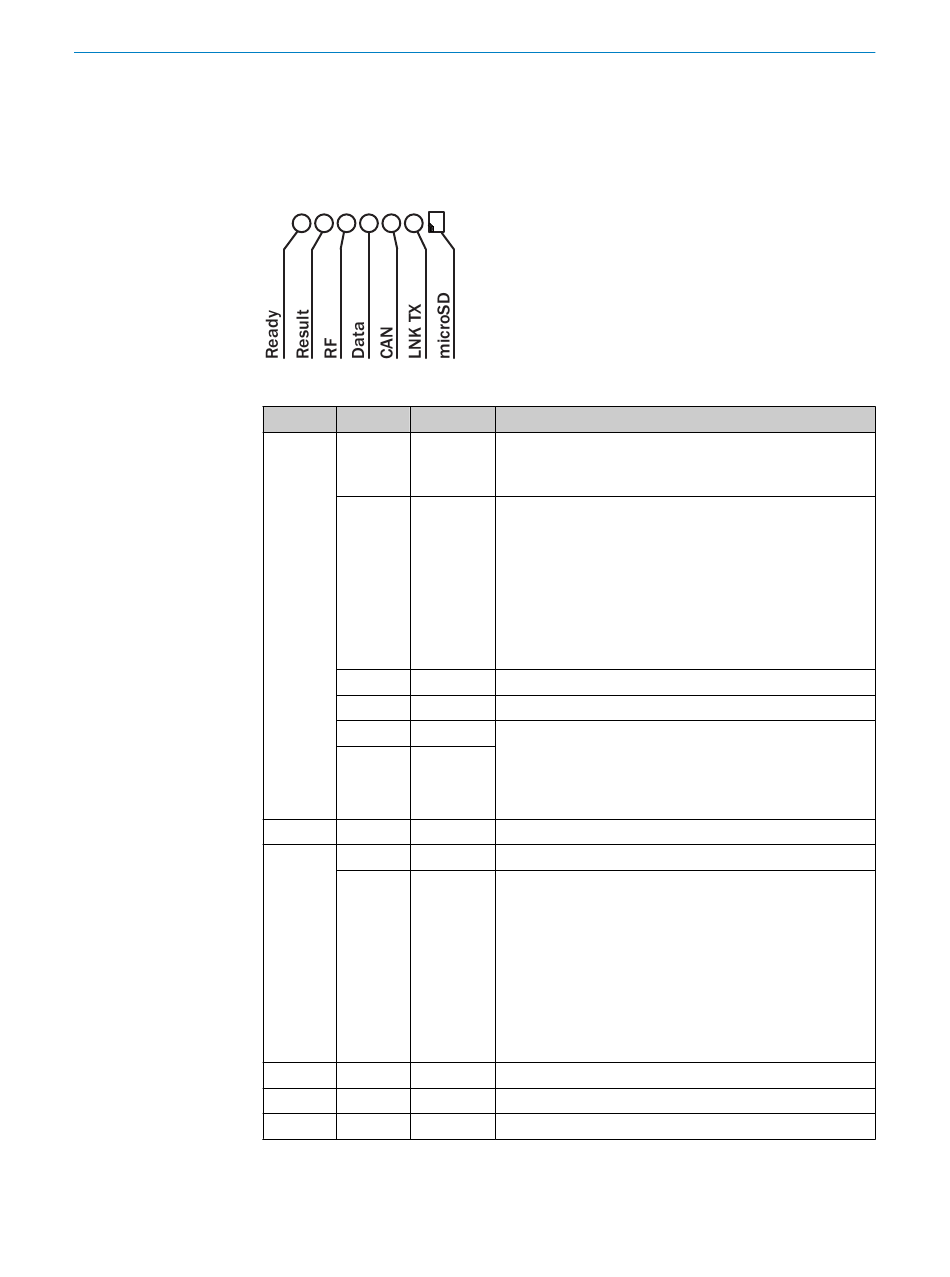

8.1 Éléments de commande et d'affichage
8.1.1 Affichages visuels de l'état dans le champ d'affichage
80 N O T I C E D ' I N S T R U C T I O N | RFU63x, RFU65x
Tableau 17 : RFU63x/RFU65x : fonction d'affichages d'état
Affichage LED Couleur
Ready Clignote Jaune
Clignote Vert
S'allume Vert
S'allume Rouge
Clignote Vert
Clignote Rouge
Résultat S'allume Vert
RF S'allume Vert
S'allume Rouge
Data S'allume Vert
CAN S'allume Jaune
LNK TX S'allume Vert
État
Fréquence de clignotement 1 Hz.
L'appareil n'est pas opérationnel :
Température de l'appareil inférieure à –25 °C (–30 °C ).
Fréquence de clignotement 1 Hz.
L'appareil est en phase de réchauffement et pas encore
opérationnel.
Également à des températures ambiantes inférieures à
–20 °C :
Température interne de l'appareil comprise entre –30 °C
et –20 °C.
Après une phase de préchauffage d'env. 2 min, l'appareil
fonctionne normalement.
Appareil opérationnel
Erreur matérielle
Mode PROFINET (Single port) :
Clignotement cyclique des LED 4 x rouge, 1 x vert : tenta‐
tive d'établissement d'une communication avec un API
(IO-Controller) ou perte de la communication durant le
fonctionnement.
Lecture ou écriture réussie
Champ UHF activé
RFU63x :
Panne antenne(s) externe(s). Causes possibles :
Toutes les antennes sont désactivées ou puissance réflec‐
tive reçue trop élevée.
Avec des antenne(s) externe(s) supplémentaires :
activée(s) dans l'appareil, mais pas raccordée(s) ou câble
défectueux.
RFU65x :
Brouillage antenne interne ou partie HF. Erreur p. ex. puis‐
sance réflective reçue trop élevée.
Sortie de données via interface hôte
Trafic de données via bus CAN (CAN RX)
Trafic de données via Ethernet
