6.8
Raccordement de la tension d'alimentation
6.8.1
Remarque sur la tension d'alimentation protégée contre l'inversion de polarité de l'appareil
8023784/ZTL9/2018-10-04 | SICK
Sujet à modification sans préavis
REMARQUE
Raccordement d'antenne ouvert
Lors d'un raccordement d'antenne externe activé, la terminaison indéfinie induit une
adaptation erronée. Cette irrégularité est enregistrée par l'appareil dans sa mémoire
des erreurs.
L'affichage « RF » devient rouge.
Les raisons peuvent être les suivantes :
•
Antenne non connectée
•
Câble de raccordement n'est pas correctement raccordé ou défectueux
•
Antenne défectueuse
IMPORTANT
Risque de détérioration de l'appareil suite à un court-circuit !
Une tension d'alimentation appliquée avec une inversion de polarité peut éventuelle‐
ment endommager l'appareil par des flux de courts-circuits !
L'entrée de la tension d'alimentation de l'appareil RFID est protégée contre les inver‐
sions de polarité par un circuit de protection interne sur le pôle positif diode de blo‐
cage) (voir illustration).
La masse fonctionnelle interne correspond aussi au pôle négatif de la tension d'alimen‐
tation de l'appareil. Pour des raisons de technique HF, elle est reliée directement au
boîtier métallique de l'appareil de façon galvanique.
L'inversion de polarité de la tension d'alimentation appliquée peut causer les deux
situations suivantes, en fonction du lieu de montage de l'appareil RFID et de la masse
de référence :
Situation 1
3
CDB/CDM
+
2
1
F
+
+
V
S
+
−
−
−
2
+
−
RFU6xx/RFH6xx

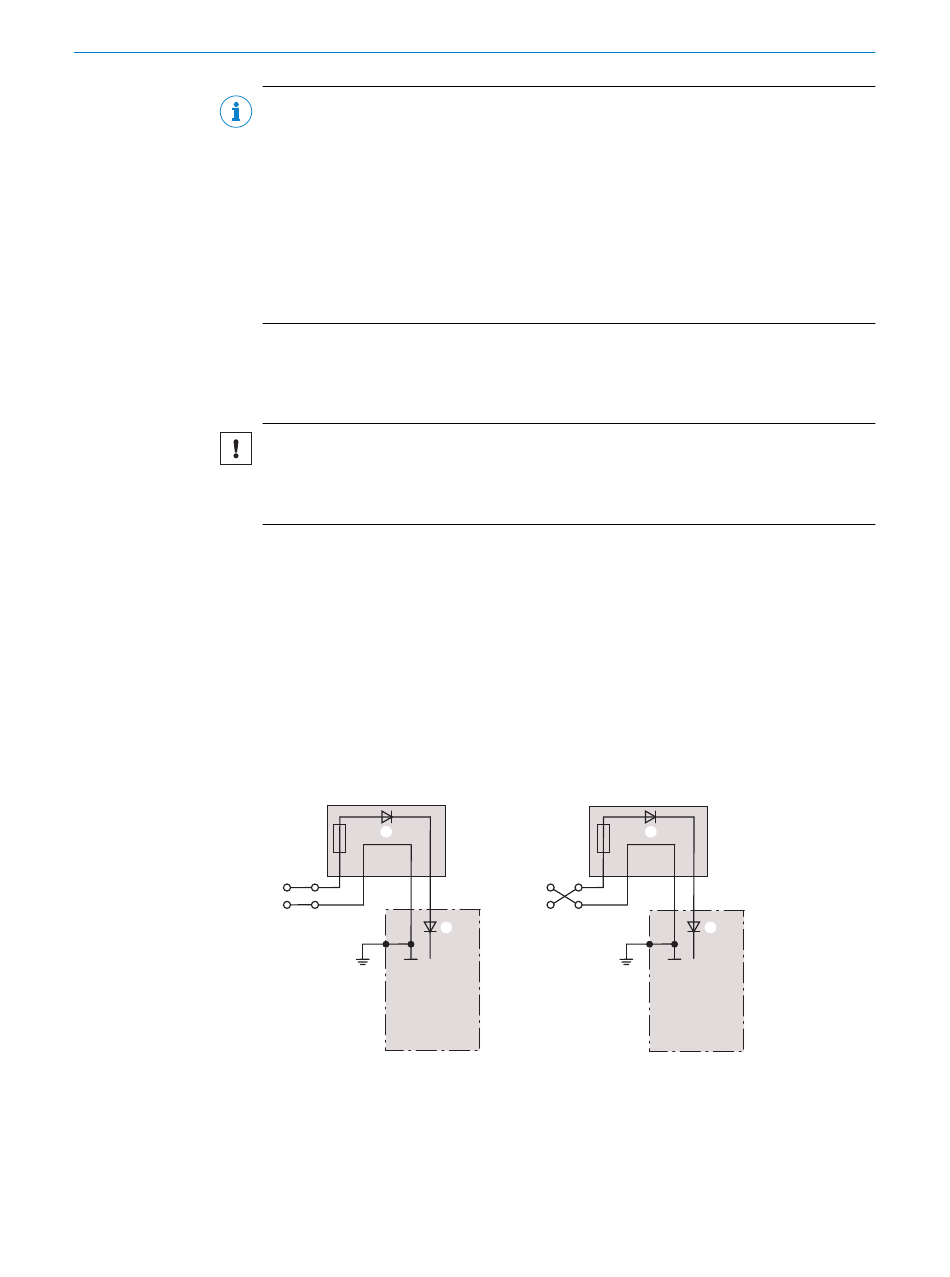

Illustration 34 : Inversion de polarité de la tension d'alimentation : aucun effet sur l'appareil RFID
(voir conditions)
Fusible dans module de raccordement 2 A (CDB650-204, CDM420-0006)
1
Diode de blocage
2
Module de raccordement
3
INSTALLATION ÉLECTRIQUE
3
CDB/CDM
−
2
1
F
+
−
V
S
−
+
−
2
+
RFU6xx/RFH6xx
N O T I C E D ' I N S T R U C T I O N | RFU63x, RFU65x
6
