RFU62x
Q U I C K S T A R T
1 À propos de ce document
La présente notice Quickstart permet une mise en service simple et rapide de
l'appareil de lecture/écriture RFU620-10xxx (UHF) et l'obtention des premiers
résultats de lecture avec des transpondeurs.
La notice Quickstart est valable pour les variantes d'appareils régionales d'un
point de vue radiotechnique, voir Aperçu des appareils, page
Dans la présente notice Quickstart, l'appareil de lecture/écriture RFID
RFU620-10xxx (UHF) est désigné comme 'appareil'. Lorsqu'il y a des variantes
dans l'affectation des régions, la désignation d'appareil correspondante
RFU620-10xxx sera alors indiquée (xx = affectation de la région).
La notice Quickstart décrit la mise en service pour une application comprenant un
appareil dans la plage de températures ambiantes de 0 °Cà +50 °C.
La mise en service est effectuée à titre d'exemple avec la variante d'appareil
RFU620-10100 (version Ethernet, région Europe et d'autres pays le cas échéant,
voir Aperçu des appareils, page 8). Le point de départ est le réglage des
paramètres de base de l'appareil. Le module de raccordement CDB620-001 en
option et en fonction des appareils permet, dans ce cadre, une distribution indus‐
trielle conforme des signaux de l'appareil. D'autres modules de raccordement
sont disponibles. En dehors du raccordement électrique, d'autres variantes
d'appareils sont mises en service de la même manière.
Tous droits réservés. Sujet à modification sans préavis.
Documents complémentaires et fournis
Vous trouverez des informations supplémentaires, notamment des exemples
d'application et des téléchargements de documents (par ex. notice d'instruction)
et de logiciels sur la page produit de SICK sur Internet :www.sick.com/RFU62x.
Pour une vue d'ensemble voir Sources d'informations supplémentaires,
page 9 dans cette notice Quickstart.
Des informations complètes concernant le montage et l'installation électrique en
tant qu'appareil autonome dans cette notice Quickstart sont disponibles dans la
notice d´instruction du RFID RFU62x (UHF). La notice d'instruction complète la
notice Quickstart par les informations suivantes :
• Conditions et remarques concernant le montage et l'installation électrique
dans une plage de température ambiante inférieure à 0 °C
• Lors d'une utilisation dans des systèmes disposés très loin les uns des
autres : remarques pour empêcher les courants d'égalisation de potentiel de
terre
• Schémas de câblage électrique pour les modules de raccordement en
option des gammes de produits CDB et CDM, relatifs au RFU620-101xx et
RFU620-104xx.
2 Consignes de sûreté
• Ce chapitre porte sur la sécurité du personnel de mise en service et celle de
l'opérateur de l'installation dans laquelle est intégré l'appareil.
• Lire attentivement cette notice Quickstart avant la mise en service de l'appa‐
reil afin de vous familiariser avec le produit et ses fonctions. La notice
Quickstart fait partie de l'appareil. Elle doit être conservée à proximité
immédiate et être accessible à tout moment !
Rayonnement électromagnétique
AVERTISSEMENT
Menace pour la santé due au rayonnement électromagnétique à haute fréquence
Le RFU620-10x00 (région Europe et, le cas échéant, d'autres pays) est conçu
pour une exploitation conforme à ETSI EN 302208. Lors du fonctionnement,
respecter les prescription de l'exposition des humains selon EN 50364.
• Limiter l'exposition des personnes aux champs électromagnétiques. En
cas de séjours brefs ou prolongés dans la zone de rayonnement de
l'antenne intégrée, respecter les distances de sécurité correspondantes.
Distances minimales à respecter entre l'antenne et le corps humain en
cas d'émission permanente : 10 cm pour un rayonnement maximum de
l'antenne de 250 mW ERP (24 dBm) selon ETSI.
Le RFU620-10x01 (région USA et, le cas échéant, d'autres pays) est conforme
aux valeurs limites de la FCC concernant l'exposition aux rayonnements dans
un environnement non contrôlé.
• En cours de fonctionnement, respecter une distance de sécurité mini‐
male de 20 cm entre l'antenne et le corps humain.
Affectation des régions complète du RFU620-10x0x
page 8.
Conditions pour l'indice de protection spécifié
8018966/10XW/2019-12-12/fr
f r
8.
voir Aperçu des appareils,
Pour respecter les indices de protection IP67 ou IP65 pour l'appareil en
•
cours de fonctionnement, les instructions suivantes s'appliquent. En cas de
non-respect, l'appareil perd tout indice de protection spécifique.
° Le cache latéral commun de l'interface USB et de la fente pour carte
mémoire est vissé sur l'appareil. Couple de serrage conseillé pour les
vis du couvercle : 60 Ncm ± 5 Ncm.
° Les câbles branchés aux raccordements électriques M12 sont vissés.
° Les raccordements électriques M12 inutilisés sont étanchéifiés par
des caches (pour les connecteurs mâles) ou capuchons (pour connec‐
teurs femelle) vissés comme à la livraison.
° Utiliser l'appareil sans cache seulement pendant une courte durée
pour l'insertion ou le retrait de la carte mémoire ou pour utiliser tempo‐
rairement le port USB. Protéger l'appareil contre l'humidité et la
poussière.
• Ne pas ouvrir le boîtier vissé de l'appareil car la garantie de la société SICK
AG perdrait immédiatement sa validité. Pour les autres conditions de garan‐
tie, voir les Conditions générales de vente de la société SICK AG, par ex. sur
le bon de livraison de l'appareil.
Technologie IP standard
REMARQUE
SICK emploie la technologie IP standard dans ses produits. La disponibi‐
lité des produits et des services est une priorité.
SICK suppose toujours que les conditions suivantes sont réunies :
• Le client garantit lui-même l'intégrité et la confidentialité des
données et des droits liés à l'utilisation des produits précités.
• Dans tous les cas, le client prend les mesures de protection
adéquates, comme la coupure du réseau, les pare-feux, la protec‐
tion antivirus ou la gestion des correctifs, en fonction de la situa‐
tion.
2.1 Utilisation conforme

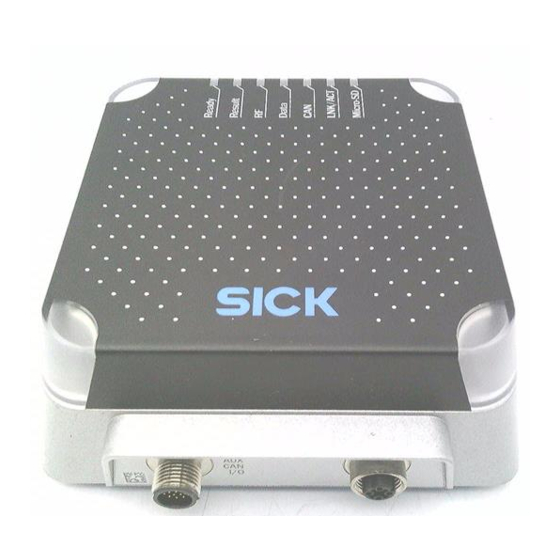

Le RFID RFU620 est un capteur SICK ID intelligent de la gamme RFU6xx (UHF).
Version (zone de travail) : portée moyenne.
L'appareil fixe permet l'identification automatique des supports de données radio
sur des objets mobiles ou à l'arrêt. De plus, l'appareil vous assiste lors de la ges‐
tion des supports de données.
Le RFID est doté d'une antenne (interne) intégrée au boîtier. L'appareil peut
prendre en charge les données de tous les transpondeurs passifs courants
conformément à ISO/CEI 18000-6C et EPCglobal UHF C1G2 dans la bande de
fréquence UHF régionale.
Une logique de processus intelligente disponible soit en solution autonome, soit
groupée avec plusieurs appareils, assure le traitement. L'appareil envoie les résul‐
tats de lecture via son interface hôte à un ordinateur en amont. L'ordinateur coor‐
donne le traitement ultérieur des données au cours du processus.
L'appareil reçoit, via l'interface hôte, des instructions correspondantes pour la
gestion des supports de données (écriture, lecture, etc.).
La gamme de produits RFU620-10xxx comprend trois lignes de variantes : Les
appareils des lignes diffèrent notamment au niveau du nombre et du type d'inter‐
faces de données ainsi qu'au niveau des formes des raccordements électriques :
• RFU620-101xx : variante Ethernet, avec chauffage intégré pour des
températures ambiantes pouvant atteindre –40 °C
• RFU620-104xx : variante série
• RFU620-105xx : variante PoE (PoE : Power over Ethernet)
Pour chaque ligne de variantes, il existe des variantes d'appareil pour chaque
région,voir Aperçu des appareils, page
REMARQUE
L'appareil est homologué selon les régions. L'affectation des régions n'est
pas modifiable.
• Utiliser l'appareil uniquement dans la région pour laquelle il a été homo‐
logué.
• En cas de revente de l'appareil l'acheteur doit être informé de l'affecta‐
tion régionale invariable.
• En cas de cession de l'appareil à un tiers, remettre également le Quicks‐
tart et la notice d'instruction.
• Pour connaître les particularités nationales applicables à l'exploitation
de l'appareil, voir Restrictions d'exploitation, page
L'utilisation conforme exige également le respect de toutes les instructions de
cette notice Quickstart ainsi que de la notice d´instruction du RFID RFU62x
(UHF).
8.
9.
RFU62x | SICK 1
