5
MONTAGE
40
N O T I C E D ' I N S T R U C T I O N | RFU63x, RFU65x
Exclure autant que possible les grandes surfaces métalliques frontales
°
placées de façon frontale devant l'appareil
Si cela n'est pas possible, ne pas monter l'appareil ou les antennes externes
°
de façon parallèle à la surface, mais respecter à chaque fois un angle de
pose d'environ 10°.
10°

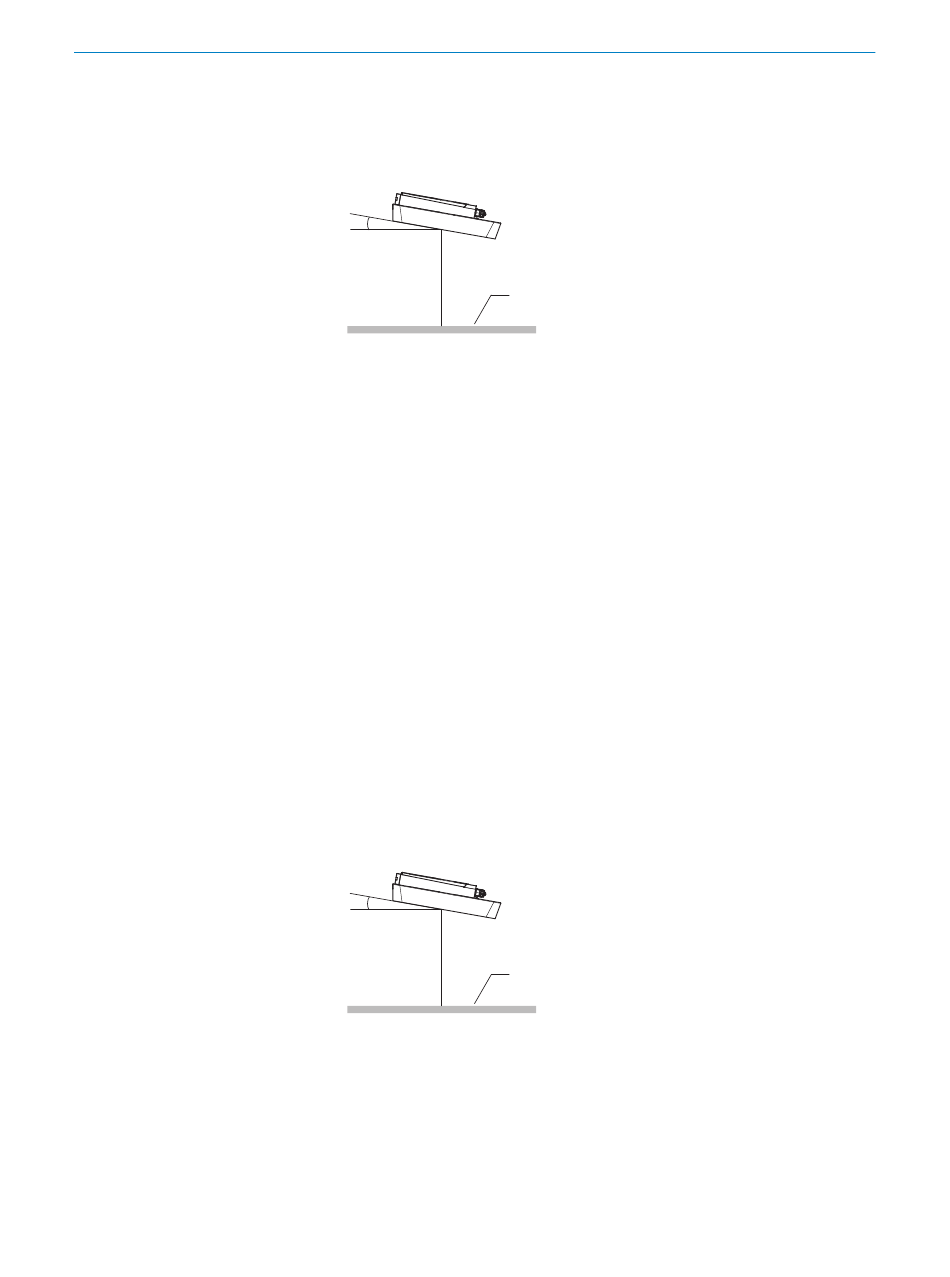

Illustration 15 : Choix de l'angle de pose de l'appareil ou des antennes externes en
présence d'une grande surface métallique frontale, par ex . 10°
Surface métallique
1
7.
Serrer les vis.
✓
L'appareil ou les antennes externes sont alignés de façon provisoire vers l'objet à
détecter.
8.
Vérifier l'alignement vers des objets de tailles différentes et à des positions
différentes du transpondeur lors de l'exploitation pour vérifier si tout fonctionne !
RFU65x :
1.
Préparer le support de montage de la fixation de l'appareil,
montage », page
34.
Recommandation : utiliser une des fixations SICK en fonction de l'application. En
cas de besoin, également en combinaison avec des fixations SICK supplémen‐
taires.
2.
Poser un objet avec transpondeur dans la zone de travail de l'appareil à l'endroit
de lecture prévu (pas de mouvement de convoyage).
3.
Monter la fixation de l'appareil sur le support.
4.
Insérer les vis à travers la fixation dans le filetage à trou borgne de l'appareil et
serrer légèrement.
5.
Alignement de l'appareil avec la face frontale orientée sur l'objet.
Exclure autant que possible les grandes surfaces métalliques frontales
°
placées de façon frontale devant l'appareil
Si cela n'est pas possible, ne pas monter l'appareil de façon parallèle à la
°
surface, mais respecter un angle de pose d'environ 10°.
10°
Illustration 16 : Choix de l'angle de pose de l'appareil en présence d'une grande sur‐
face métallique frontale, par ex . 10°
Surface métallique
1
6.
Serrer les vis.
✓
L'appareil est aligné de façon provisoire vers l'objet à détecter.
7.
Vérifier l'alignement vers des objets de tailles différentes et à des positions
différentes du transpondeur lors de l'exploitation pour vérifier si tout fonctionne !
1
1
voir « Préparation du
8023784/ZTL9/2018-10-04 | SICK
Sujet à modification sans préavis
