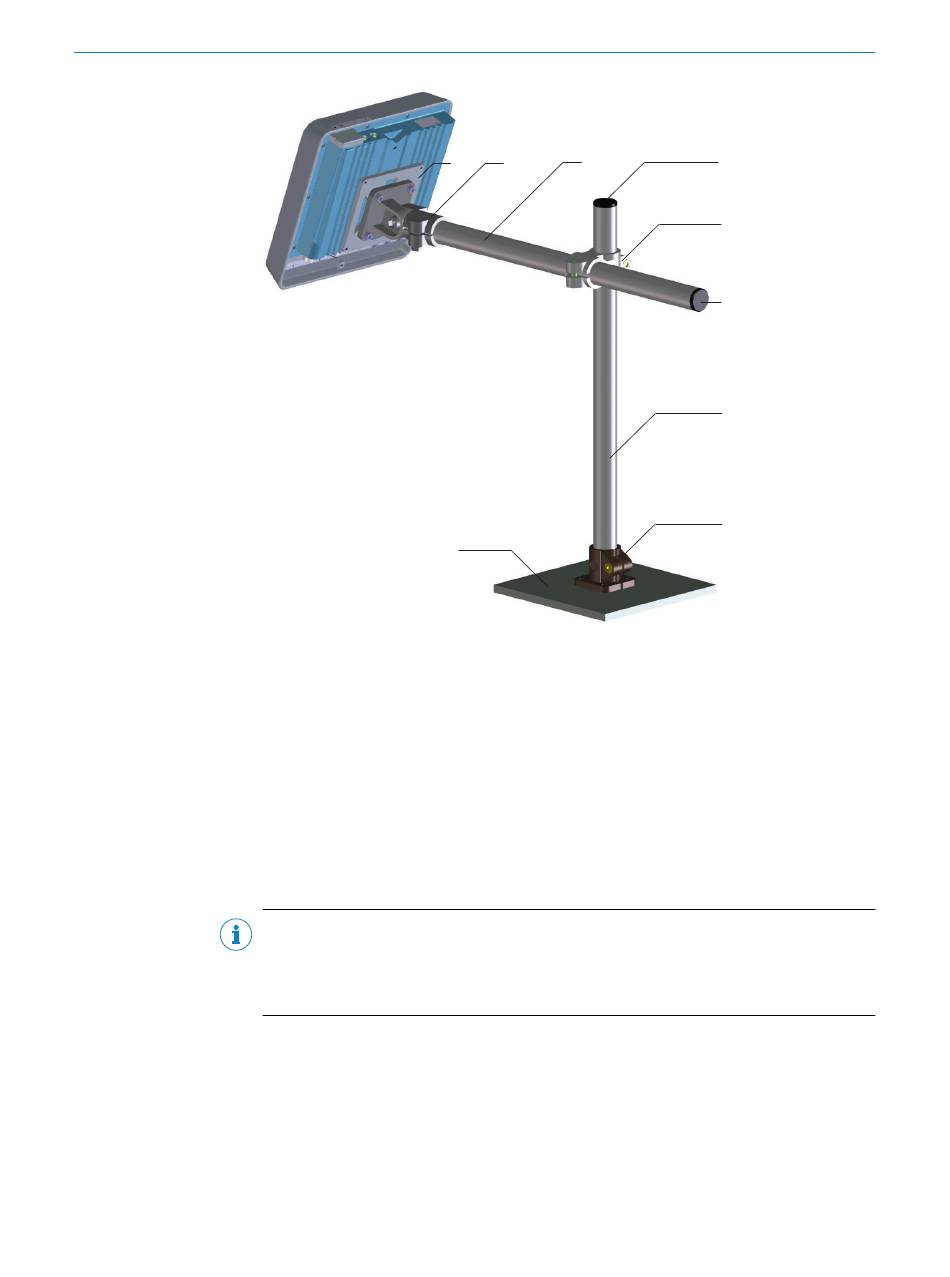

Illustration 13 : Fixation composée de tubulures et de raccords à compression en combinaison
avec plaque d'adaptation Vesa, réglage possible en 3 axes Montrée ici à titre d'exemple sur le
RFU630-131xx.
Plaque d'adaptation VESA réf. 2071862 avec 2 vis à tête fraisée M6 x 12, hexagone
1
interne (largeur clé SW4)
Raccord à compression articulé réf. 2068919 avec 4 vis cylindriques M6 x 12, hexagone
2
interne (largeur clé SW 5)
Tube, diamètre extérieur 30 mm, longueur 1 m, réf. 5327610
3
Bouchon de fermeture, diamètre extérieur 30 mm, réf. 5327613
4
Raccord à compression croisé, réf. 5327612
5
Raccord à compression pied, réf. 5327611
6
Fond (p. ex. plaque, fourni par utilisateur)
7
REMARQUE
Vous trouverez les plans cotés des fixations SICK et le cas échéant les conseils de mon‐
tage sur Internet à l'adresse :
Pour cela, indiquer la référence à sept chiffres dans le champ de recherche.
b
Fixations fournies par l'utilisateur
La fixation fournie par l'utilisateur doit remplir les conditions suivantes :
Dispositif de montage stable
■
3
1
2
www.sick.com
