6. Volg de onderstaande stappen om het adres te selecteren voor Trm1 en Trm2 te
selecteren en duidt aan of het een privé- of gedeeld adres is:
a) Druk eenmaal op de Enter-toets om het adres van Trm1de in te voeren en blader
vervolgens omhoog of omlaag om het juiste adres te selecteren (zie stap 2 voor
adressen).
b) Druk op Enter.
De cursor onder Priv/Shared knippert.
c) Blader omhoog of omlaag om Pr te selecteren en druk vervolgens op Enter.
De cursor staat naast Trm2.
d) Blader omhoog of omlaag om 32 te selecteren en druk vervolgens op Enter.
e) Blader omhoog of omlaag om Sh te selecteren en druk vervolgens op Enter.
f) Druk nog twee keer op de Enter-toets.
De cursor staat naast Ok?No.
g) Blader naar en selecteer Yesen druk vervolgens op Enter.
7. Sluit alle fasen aan op de netwerkkabel.
De gegevens voor alle fasen worden weergegeven op het hoofdscherm.
8. Als u één gemeenschappelijk beeldscherm of extern beeldscherm gebruikt,
configureert u dit als adres 32.
8.5
Opstarten
De controller van de koeler kan worden gebruikt als koelerinstallatie met één of
meerdere fasen. Tijdens de eerste installatie wordt het systeem geconfigureerd voor het
aantal fasen en beschikbare opties.
Selecteer tussen Return water of Supply water.
Selecteer metrische waarden of imperiale waarden die worden weergegeven.
Het instelpunt voor gekoeld water wordt ingevoerd voor de koel- en
verwarmingsmodus. Zodra ze zijn ingeschakeld, worden de CW- en SW-pompen
ingeschakeld voor gebruik.
8.6
Operationele controles
Zodra de PLC is ingeschakeld, voert het systeem controles vóór het opstarten uit.
Het PLC-programma controleert alle CW-stromingsschakelaars op storingen. De PLC
controleert ook HP- en LP-schakelaars op storingen.
INSTRUCTIE Storingen in afzonderlijke fasen zullen enkel de betreffende
fase uitschakelen.
96
9 Gebruik
9.1

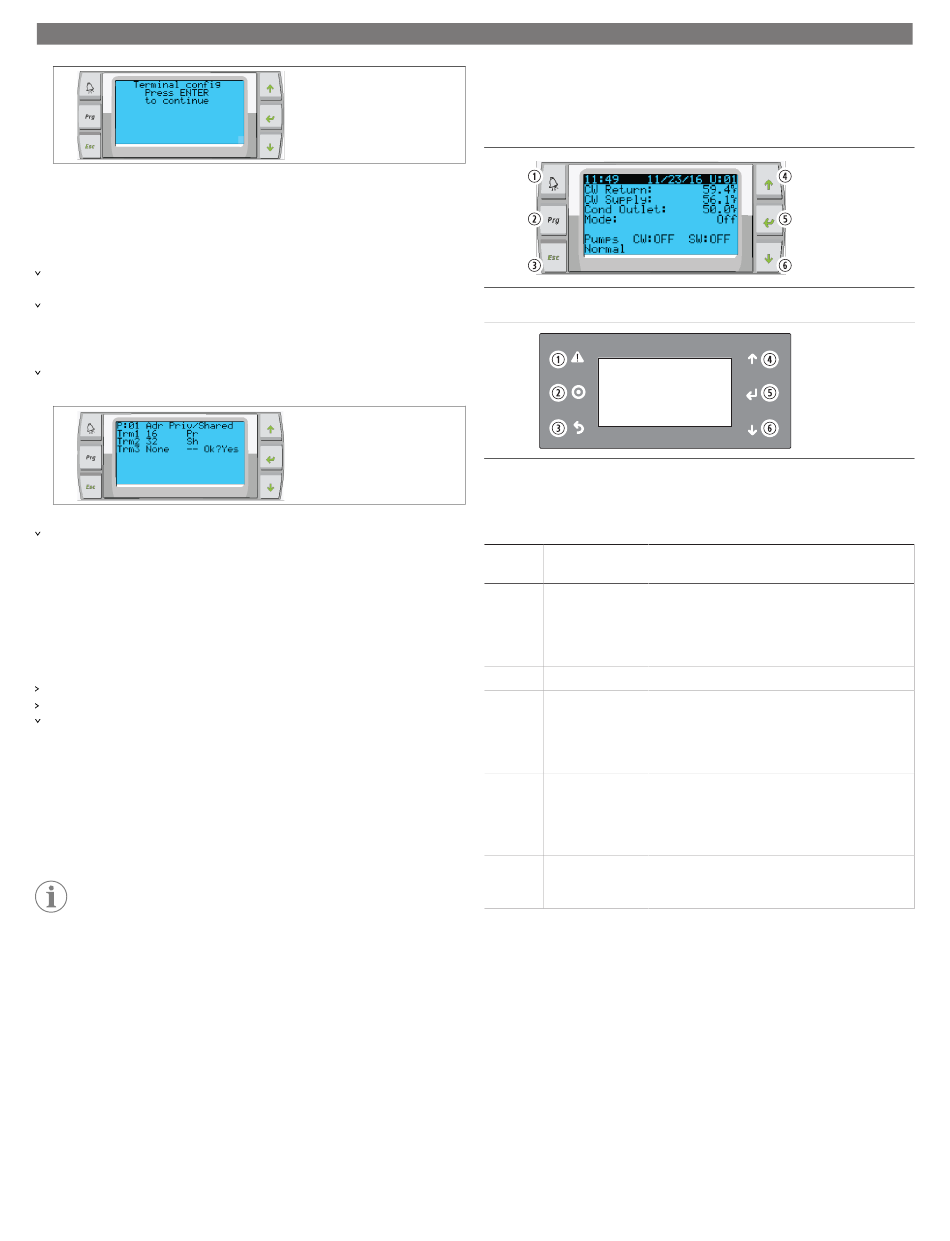

Navigeren op het LCD-scherm
PGD1-display
PLDPRO-scherm
De schermen tonen de status van het systeem. De weergegeven informatie is afhankelijk
van of het systeem een enkelfasige of meerfasige configuratie hee. De schermvolgorde
en menuopties zijn afhankelijk van welke functies zijn ingeschakeld.
Toelich-
Knop
Beschrijving
ting
1
Alarm
Deze knop knippert rood als er een actief alarm is. Als u
op de alarmknop drukt, wordt het scherm met actieve
alarmen geopend. Als u de alarmknop 3 seconden inge-
drukt houdt, wordt het actieve alarm gewist als de fout is
verholpen.
2
Program
Met deze knop worden de systeemmenu's weergegeven.
3
Escape
Met deze knop verlaat u het scherm en gee u het vorige
scherm weer. Als u meerdere keren op de knop Escape
drukt, wordt het main menu weergegeven. Na 3 minuten
inactiviteit van het scherm keert het scherm automatisch
terug naar het hoofdstatusscherm.
4 en 6
Scroll up en
Deze knoppen worden gebruikt om door menuopties te
Scroll down
bladeren, waarden in velden zoals instelpunten te wijzi-
gen en van scherm naar scherm te navigeren wanneer de
knipperende cursor zich in de linkerbovenhoek van het
scherm bevindt.
5
Invoer
Met deze knop bevestigt u de selecties van menuopties.
Als u herhaaldelijk op deze knop drukt, wordt de cursor
naar de linkerbovenhoek van het scherm verplaatst.
9.2
Bedrijfsmodi
De belangrijkste bedrijfsmodi bepalen of het apparaat warmte genereert of afkoelt:
koelmodus, verwarmingsmodus en elektrische verwarmingsmodus. De werking van de
pomp wordt afgestemd op deze modi.
9.2.1
Pompwerking
De pompmodi worden aangepast naar gelang de bedrijfsmodus van het systeem.
Koelwaterpomp
Het relais van de koelwaterpomp sluit als het systeem in de verwarmings- of koelmodus
staat. De pomp wordt vijf seconden voordat de eerste fase wordt ingeschakeld,
