6. Suivez les étapes indiquées ci-dessous pour sélectionner l'adresse pour Trm1 et
Trm2 et choisir si elle est privée ou partagée :
a) Appuyez une fois sur la touche ENTER pour entrer l'adresse de Trm1, puis faites
défiler vers le haut ou vers le bas pour sélectionner l'adresse appropriée (pour les
adresses, voir l'étape 2).
b) Appuyez sur la touche ENTER.
Le curseur sous Priv/Shared clignote.
c) Faites défiler vers le haut ou vers le bas pour sélectionner Pr, puis appuyez sur la
touche ENTER.
Le curseur se trouve à côté de Trm2.
d) Faites défiler vers le haut ou vers le bas pour sélectionner 32, puis appuyez sur la
touche ENTER.
e) Faites défiler vers le haut ou vers le bas pour sélectionner Sh, puis appuyez sur la
touche ENTER.
f) Appuyer deux fois sur la touche ENTER.
Le curseur se trouve à côté de Ok?No.
g) Faites défiler la liste pour sélectionner Yes, puis appuyez sur la touche ENTER.
7. Connectez tous les étages avec le câble réseau.
Les données de tous les étages sont affichées sur l'écran principal.
8. Si vous utilisez un seul affichage commun ou un seul affichage distant, configurez-le
avec l'adresse 32.
8.5
Démarrage
Le contrôleur du refroidisseur peut être utilisé comme une installation de refroidissement
à un ou plusieurs étages. Lors de la configuration initiale, le système est configuré pour le
nombre d'étages et les options disponibles.
Choisissez entre la commande Return water ou Supply water.
Sélectionnez les valeurs métriques ou impériales affichées.
Le point de consigne de l'eau réfrigérée est saisi pour les modes « Refroidissement »
et « Chauffage ». Une fois activées, les pompes à eau réfrigérée et à eau de mer sont
prêtes à fonctionner.
8.6
Vérifications de fonctionnement
Une fois que le PLC est activé, le système effectue des vérifications avant démarrage. Le
programme du PLC vérifie tous les interrupteurs de débit d'eau réfrigérée pour détecter
les défauts. Le PLC vérifie également les commutateurs HP et LP à la recherche de
défauts.
REMARQUE Les erreurs d'étage individuel désactivent uniquement l'étage
concerné.
40
9 Utilisation
9.1

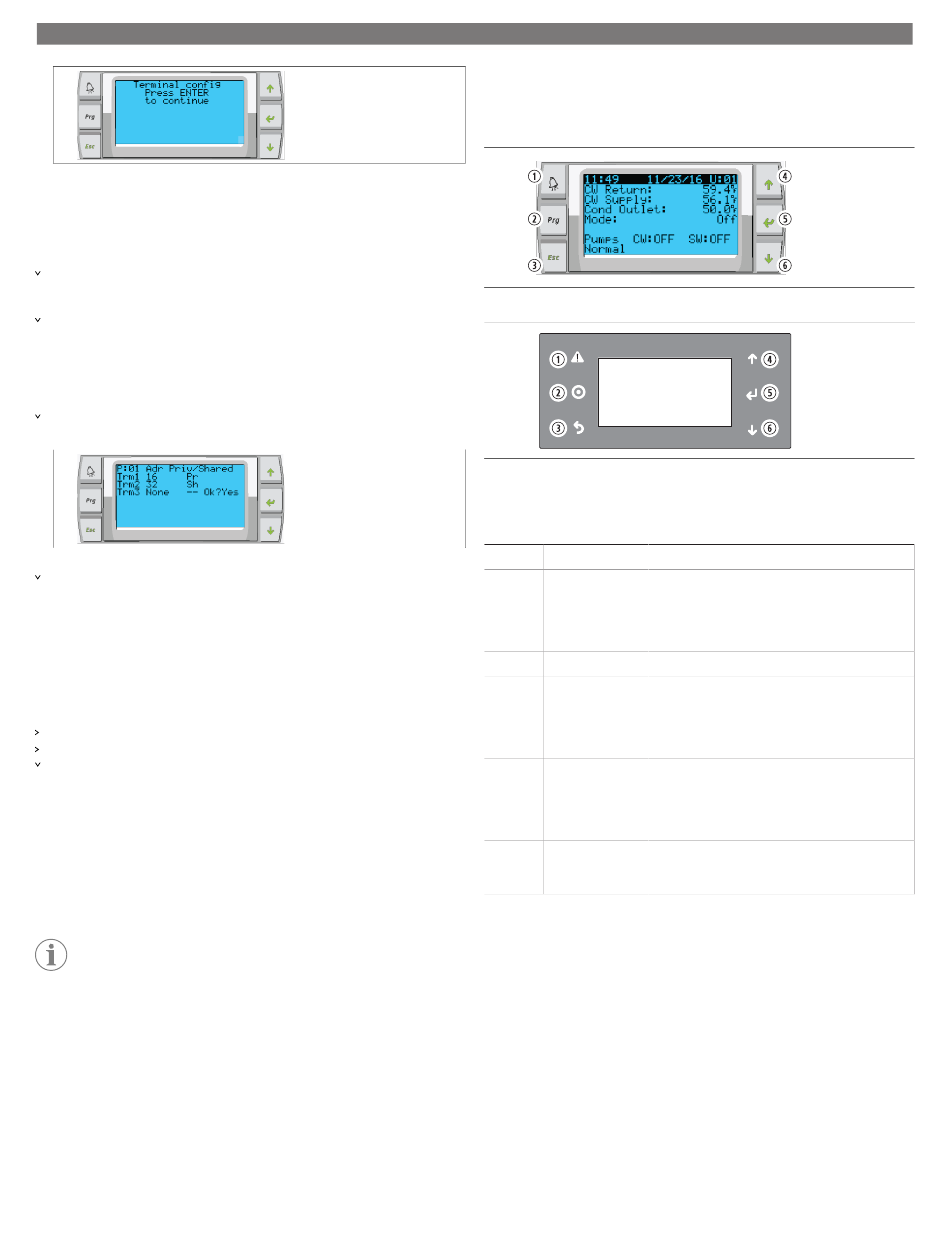

Navigation sur l'écran LCD
Écran PGD1
Écran PLDPRO
Les écrans indiquent l'état du système. Les informations affichées varient selon que le
système est une configuration à un ou plusieurs étages. L'ordre des écrans et les options
de menu dépendent des fonctions activées.
Légende
Touche
Description
1
Alarme
Cette commande clignote en rouge s'il y a une alarme
active. Appuyez sur la touche Alarme pour ouvrir l'écran
d'alarme actif. Appuyez sur la touche Alarme et mainte-
nez-la enfoncée pendant 3 secondes pour effacer l'alarme
active si l'anomalie a été corrigée.
2
Programme
Cette touche affiche les menus du système.
3
Retour
Cette touche permet de quitter l'écran et d'afficher l'écran
précédent. Appuyer plusieurs fois sur la touche Retour
pour afficher le main menu. Après 3 minutes d'inactivité
de l'écran, l'écran revient automatiquement à l'écran d'état
principal.
4 et 6
Faites défiler vers le
Ces touches permettent de parcourir les options de me-
haut et vers le bas
nu, de modifier les valeurs des champs tels que les points
de consigne et de naviguer d'un écran à l'autre lorsque le
curseur clignotant se trouve dans le coin supérieur gauche
de l'écran.
5
Saisie
Cette touche confirme les sélections d'options de menu.
Appuyez plusieurs fois sur cette touche pour déplacer le
curseur dans le coin supérieur gauche de l'écran.
9.2
Modes de fonctionnement
Les principaux modes de fonctionnement déterminent si l'appareil génère de la chaleur
ou du froid : mode « Refroidissement », mode « Chauffage » et mode « Chauffage
électrique ». Le fonctionnement de la pompe est coordonné avec ces modes.
9.2.1
Fonctionnement de la pompe
Les modes de pompe s'ajustent en fonction du mode de fonctionnement du système.
Pompe à eau réfrigérée
Le relais de la pompe à eau réfrigérée se ferme si le système est en mode « Chauffage »
ou « Refroidissement ». La pompe est activée cinq secondes avant l'activation du
premier étage. La pompe est activée pour un fonctionnement continu lorsque le
système est activé.
