Active Electric Heat solo para el sistema.
La primera etapa se activa y el calentador eléctrico se pone en marcha después de que
el flujo CW sea estable durante 10 s.
La primera etapa continúa funcionando 5 min, tras lo que se activa la siguiente. Si el
circuito PID requiere demanda, se activa la siguiente etapa.
8 Instalación
El dispositivo se puede instalar como un refrigerador independiente o como parte de un
sistema por etapas. La configuración predeterminada de fábrica es la de un refrigerador
independiente. Los refrigerador suministrados como un paquete con bastidor se
configuran y cablean como parte del proceso de fabricación.
NOTA No hay que realizar los ajustes de diferencial/histéresis si la unidad
forma parte de un sistema de varias etapas configurado correctamente.
Cuando se suministra como parte de un sistema modular, se deben realizar las
siguientes tareas:
1. Realizar las conexiones de agua refrigerada y agua de mar entre cada etapa.
2. Realizar las conexiones de red (físicas y de direccionamiento de red) entre cada
etapa.
3. Comprobar que la versión de firmware es la misma en cada etapa.
4. Configurar el panel de control remoto.
8.1
Cableado del sistema
¡ADVERTENCIA! Peligro de descarga eléctrica
El incumplimiento de esta advertencia puede ocasionar la muerte o lesiones
graves.
Tenga cuidado cuando trabaje cerca de equipos activos.
El PLC incluye una conexión Modbus de 3 cables como parte de la caja eléctrica. Esta
conexión se utiliza para la configuración de varias etapas y la conexión en red a un
sistema de gestión de embarcaciones.
Los detalles de cómo se debe conectar un sistema varían en función de sus
componentes y su configuración. Tenga en cuenta las siguientes consideraciones al
cablear el sistema:
• Todos los cables son de calibre 18 a menos que se indique lo contrario.
• Conecte todos los cables de conexión a tierra a la lengüeta de conexión a tierra de la
caja.
• Use la sección de cable correcta para la bomba o el panel de relés de la bomba (PRP).
• Las bombas de más de 0,75 hp (0,56 kW) requieren un PRP o un PLC OTS con
contactores de bomba.
• Algunos refrigeradores tienen un solo interruptor de baja presión (LP), otros tienen
dos LP en serie.

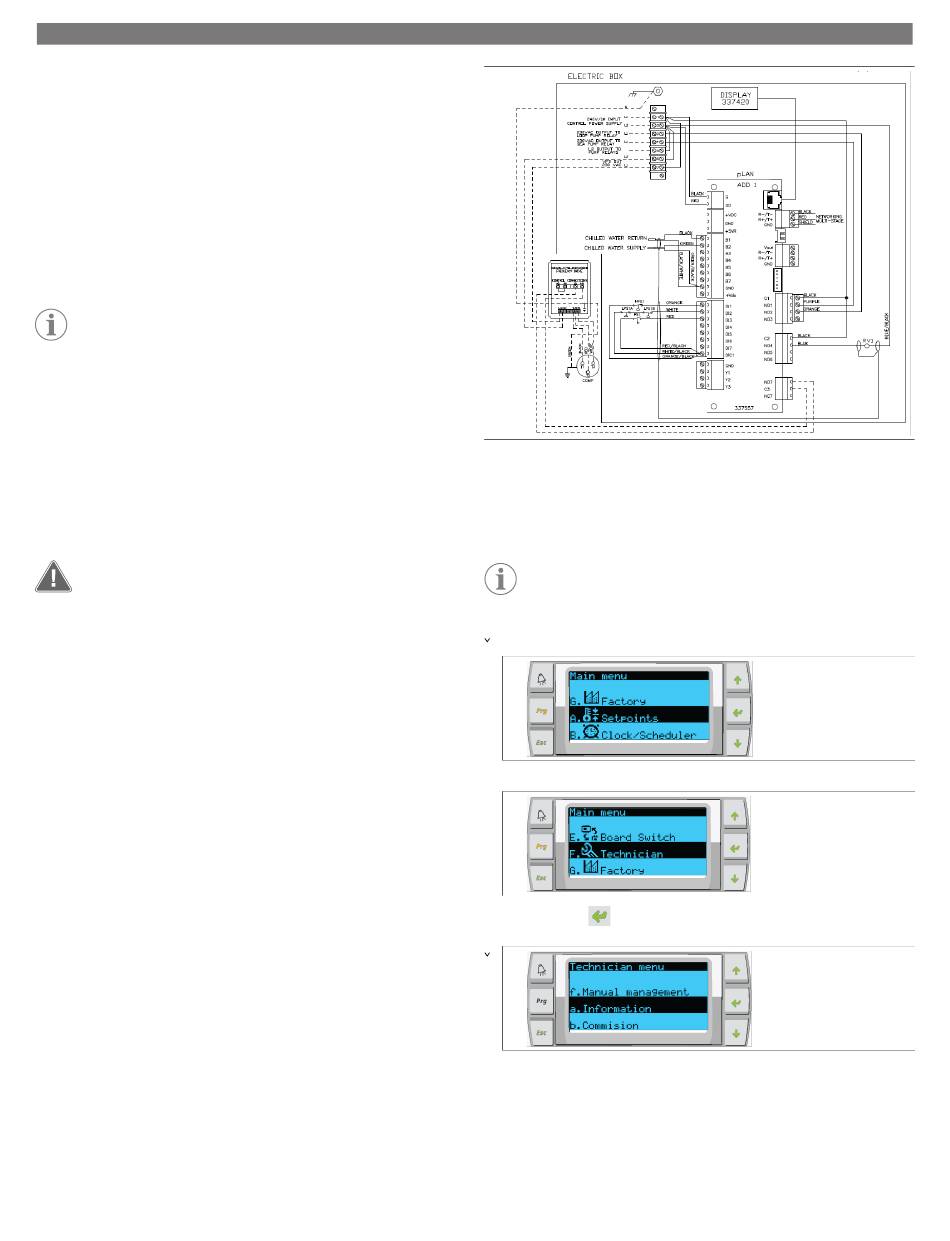

El siguiente diagrama es un ejemplo de una disposición básica del cableado.
52
8.2
Verificación del firmware
Para que el sistema funcione correctamente, todas las etapas deben ejecutar la misma
versión de firmware. Haga lo siguiente para ver la información de la versión de firmware
de una etapa:
NOTA Si las versiones de firmware no son las mismas, un técnico autorizado
por Dometic debe actualizar el firmware de la PCB.
1. Pulse el botón Prg (programa).
Se muestra la pantalla Main menu.
2. Desplácese hacia arriba o hacia abajo para seleccionar Technician.
• Pulse el botón
(introducir).
• Si se le solicita una contraseña, introduzca la contraseña de servicio
3. Seleccione Information.
.
