DE
6. Führen Sie die folgenden Schritte aus, um die Adresse für Trm1 und Trm2
auszuwählen sowie, ob sie privat oder freigegeben ist:
a) Drücken Sie die Taste „Enter" einmal, um die Adresse von Trm1 einzugeben,
und scrollen Sie dann nach oben oder unten, um die entsprechende Adresse
auszuwählen (Adressen siehe Schritt 2).
b) Drücken Sie die Taste „Enter".
Der Cursor unter Priv/Shared blinkt.
c) Scrollen Sie nach oben oder unten, um Pr auszuwählen, und drücken Sie dann
die Taste „Enter".
Der Cursor befindet sich neben Trm2.
d) Scrollen Sie nach oben oder unten, um 32 auszuwählen, und drücken Sie dann
die Taste „Enter".
e) Scrollen Sie nach oben oder unten, um Sh auszuwählen, und drücken Sie dann
die Taste „Enter".
f) Drücken Sie die Taste „Enter" noch zweimal.
Der Cursor befindet sich neben Ok?No.
g) Scrollen Sie, um Yes auszuwählen, und drücken Sie dann die Taste „Enter".
7. Verbinden Sie alle Stufen mit dem Netzwerkkabel.
Die Daten für alle Stufen werden auf dem Hauptbildschirm angezeigt.
8. Wenn Sie einen einzelnen gemeinsamen Bildschirm oder eine Fernanzeige
verwenden, konfigurieren Sie diese als Adresse 32.
8.5
Start
Die Kühlersteuerung kann als ein- oder mehrstufige Kühlanlage betrieben werden.
Bei der Ersteinrichtung wird das System für die Anzahl der Stufen und die verfügbaren
Optionen konfiguriert.
Wählen Sie zwischen Return water- oder Supply water-Regelung.
Wählen Sie metrische oder angloamerikanische Werte aus.
Der Kaltwassersollwert wird für den Kühl- und Heizbetrieb eingegeben. Nach der
Aktivierung werden die KW- und MW-Pumpen für den Betrieb eingeschaltet.
8.6
Funktionsprüfungen
Sobald die SPS aktiviert ist, führt das System mehrere Vorstartprüfungen durch. Das SPS-
Programm prü alle KW-Durchflussschalter auf Fehler. Die SPS prü auch die HP- und
LP-Schalter auf Fehler.
HINWEIS Durch einzelne Stufenfehler wird nur die betroffene Stufe
deaktiviert.
26
9 Betrieb
9.1

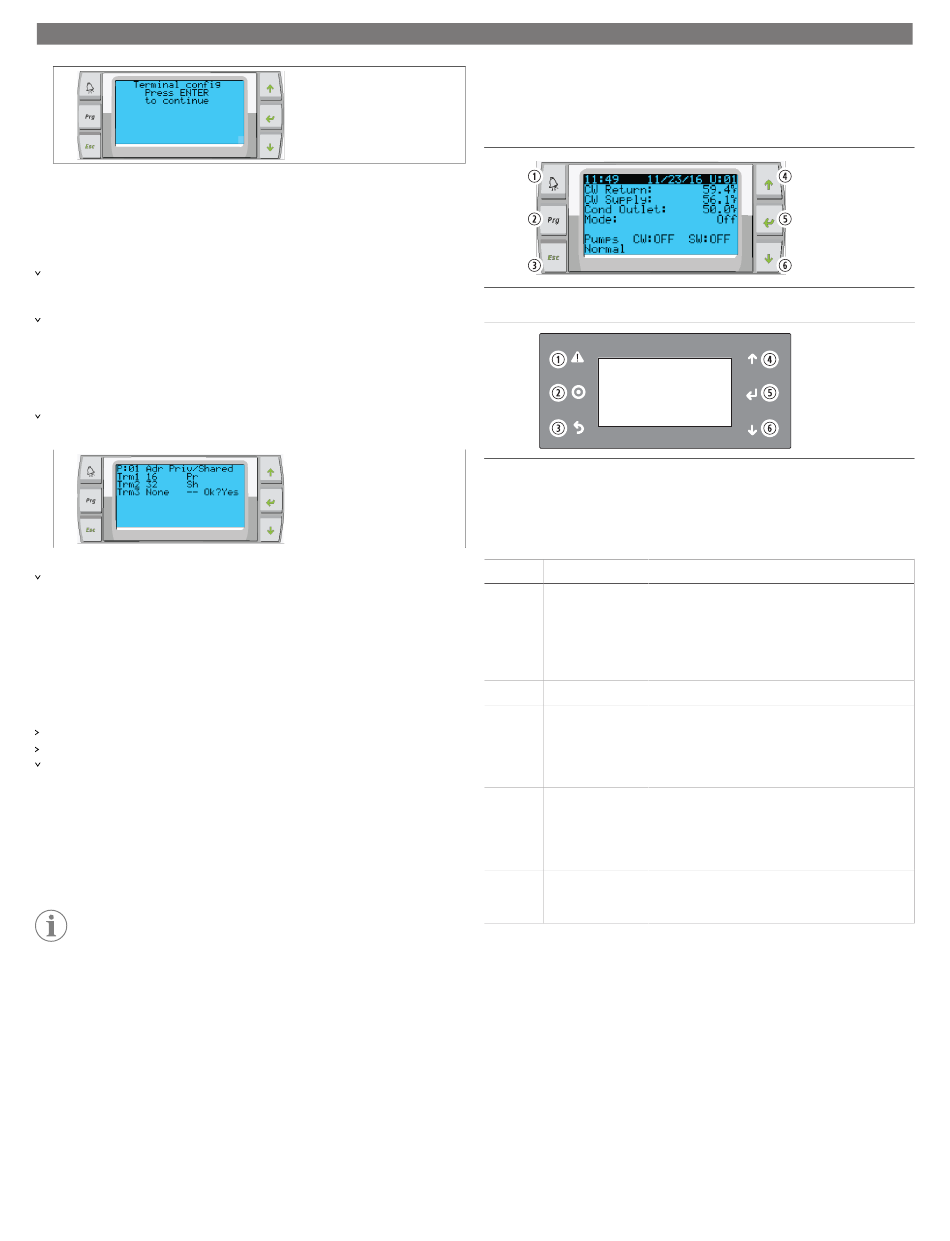

Navigation auf dem LCD-Display
PGD1-Display
PLDPRO-Display
Die Bildschirme zeigen den Systemstatus an. Die angezeigten Informationen hängen
davon ab, ob es sich bei dem System um eine ein- oder mehrstufige Konfiguration
handelt. Die Reihenfolge der Bildschirme und die Menüoptionen hängen davon ab,
welche Funktionen aktiviert sind.
Nummer
Taste
Beschreibung
1
Alarm
Diese Kontrollleuchte blinkt rot, wenn ein aktiver Alarm
vorliegt. Durch Drücken der Alarm-Schaltfläche wird der
Bildschirm „Aktive Alarme" geöffnet. Wenn die Alarm-
Schaltfläche 3 Sekunden lang gedrückt gehalten wird,
wird der aktive Alarm gelöscht, nachdem der Fehler beho-
ben wurde.
2
Program
Diese Schaltfläche zeigt die Systemmenüs an.
Escape
Mit dieser Schaltfläche verlassen Sie den Bildschirm, und
3
der vorherige Bildschirm wird angezeigt. Durch mehrmali-
ges Drücken der Escape-Taste wird das main menu ange-
zeigt. Nach 3 Minuten Inaktivität kehrt der Bildschirm au-
tomatisch zum Hauptbildschirm zurück.
4 und 6
Nach oben und
Diese Schaltflächen werden verwendet, um durch die Me-
nach unten scrollen
nüoptionen zu navigieren, Werte in Feldern wie z. B. Soll-
werte zu ändern und von Bildschirm zu Bildschirm zu navi-
gieren, wenn sich der blinkende Cursor in der linken obe-
ren Ecke des Bildschirms befindet.
5
Eingabe
Diese Schaltfläche bestätigt die Auswahl von Menüoptio-
nen. Wenn Sie sie wiederholt drücken, bewegt sich der
Cursor in die linke obere Ecke des Bildschirms.
9.2
Betriebsmodi
Die Hauptbetriebsmodi bestimmen, ob das Gerät Wärme oder Kälte erzeugt:
Kühlbetrieb, Heizbetrieb und elektrischer Heizbetrieb. Der Pumpenbetrieb wird mit
diesen Modi koordiniert.
9.2.1
Pumpenbetrieb
Die Pumpenmodi werden entsprechend dem Betriebsmodus des Systems angepasst.
