PT
6. Siga os passos indicados abaixo para selecionar o endereço de Trm1 e Trm2 e
selecione se é privado ou partilhado:
a) Prima o botão Enter uma vez para introduzir o endereço de Trm1 e, em seguida,
desloque a página para cima ou para baixo para selecionar o endereço
adequado (para os endereços, consulte o passo 2).
b) Prima o botão Enter.
O cursor em Priv/Shared pisca.
c) Desloque a página para cima ou para baixo para selecionar Pr e, em seguida,
prima o botão Enter.
O cursor fica junto a Trm2.
d) Desloque a página para cima ou para baixo para selecionar 32 e, em seguida,
prima o botão Enter.
e) Desloque a página para cima ou para baixo para selecionar Sh e, em seguida,
prima o botão Enter.
f) Prima o botão Enter mais duas vezes.
O cursor fica junto a Ok?No.
g) Desloque a página para selecionar Yes e, em seguida, prima o botão Enter.
7. Ligue todas as fases juntamente com o cabo de rede.
Os dados de todas as fases são apresentados no ecrã principal.
8. Se estiver a usar um único visor comum ou visor remoto, configure-o como o
endereço 32.
8.5
Arranque
O controlador do refrigerador pode ser operado como uma estação de refrigeração
de uma ou várias fases. Durante a configuração inicial, o sistema é configurado para o
número de fases e as opções disponíveis.
Selecione entre o controlo Return water ou Supply water.
Selecione os valores métricos ou imperiais apresentados.
O valor de referência da água refrigerada é introduzido para os modos de
refrigeração e aquecimento. Uma vez ativado, as bombas de água refrigerada e água
do mar são ligadas para funcionamento.
8.6
Verificações operacionais
Assim que o PLC é ativado, o sistema efetua verificações antes do arranque. O programa
PLC verifica todos os interruptores de fluxo de água refrigerada quanto a avarias. O PLC
também verifica os interruptores HP e LP quanto a avarias.
OBSERVAÇÃO As avarias de fases individuais desativam apenas essa fase.
68
9 Operação
9.1

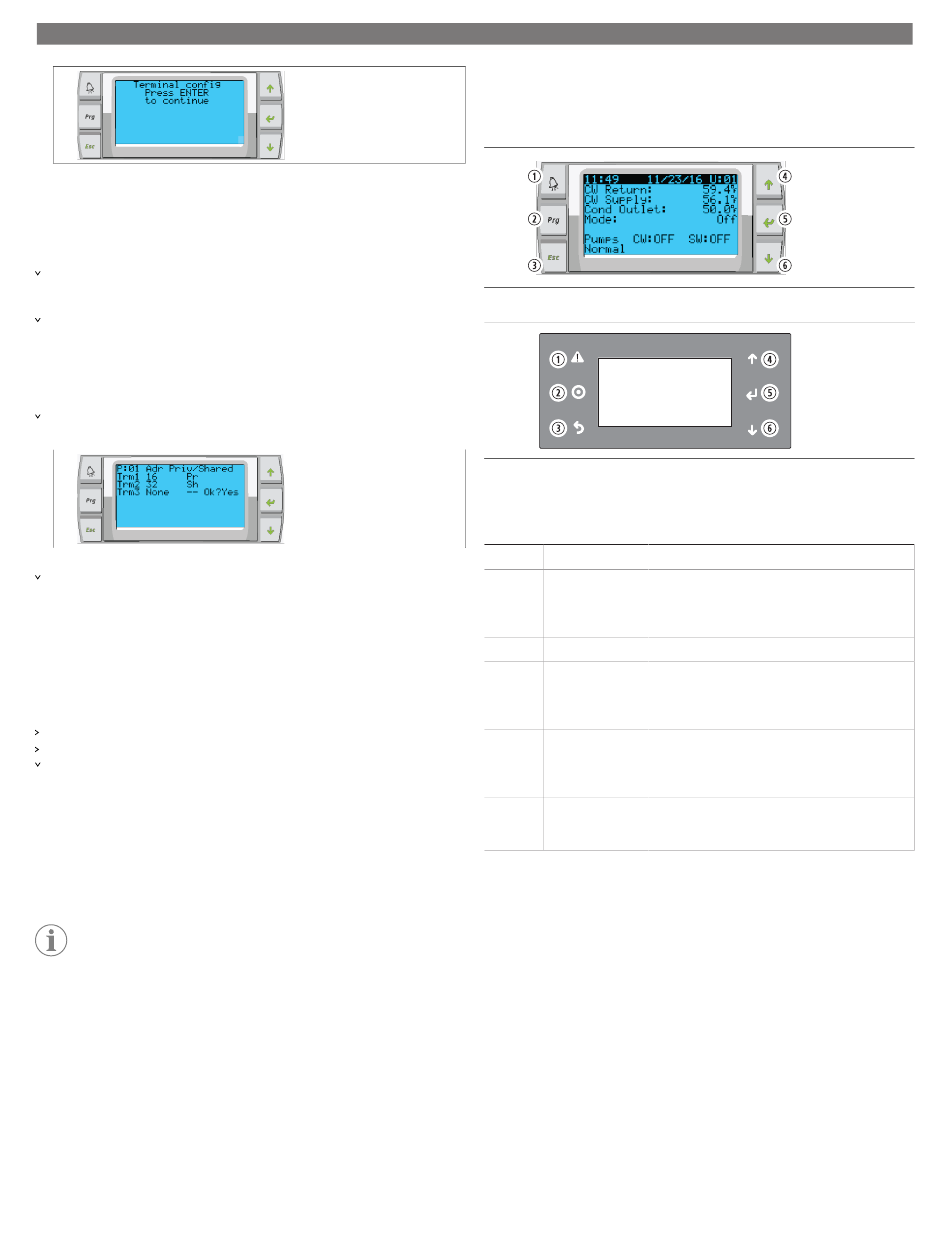

Navegar no visor LCD
Visor PGD1
Visor PLDPRO
Os ecrãs apresentam o estado do sistema. As informações apresentadas dependem de
se a configuração do sistema é de uma ou várias fases. A ordem dos ecrãs e as opções
do menu dependem das funcionalidades ativadas.
Legenda
Botão
Descrição
1
Alarme
Este controlo pisca a vermelho se existir um alarme ativo.
Premir o botão de alarme abre o ecrã do alarme ativo. Se a
avaria tiver sido corrigida, premir e manter premido o bo-
tão de alarme durante 3 segundos apaga o alarme ativo.
2
Programa
Este botão apresenta os menus do sistema.
3
Escape
Este botão fecha o ecrã e apresenta o ecrã anterior. Premir
o botão Escape várias vezes apresenta o main menu. Após
3 minutos de inatividade do ecrã, o ecrã regressa automa-
ticamente ao ecrã de estado principal.
4 e 6
Deslocar para ci-
Estes botões são utilizados para percorrer as opções do
ma e para baixo
menu, alterar valores em campos, como os valores de re-
ferência, e navegar entre ecrãs quando o cursor intermi-
tente está no canto superior esquerdo do ecrã.
5
Entrada
Este botão confirma as seleções das opções do menu.
Premir este botão repetidamente move o cursor para o
canto superior esquerdo do ecrã.
9.2
Modos operacionais
Os principais modos operacionais decidem se o aparelho gera aquecimento ou
refrigeração: modo de refrigeração, modo de aquecimento e modo de aquecimento
elétrico. O funcionamento da bomba é coordenado com estes modos.
9.2.1
Funcionamento da bomba
Os modos da bomba ajustam-se conforme exigido pelo modo de funcionamento do
sistema.
Bomba de água refrigerada
O relé da bomba de água refrigerada fecha-se se o sistema estiver no modo de
aquecimento ou refrigeração. A bomba é ativada cinco segundos antes da primeira fase
ser ativada. A bomba está ligada para funcionamento contínuo quando o sistema está
ativado.
